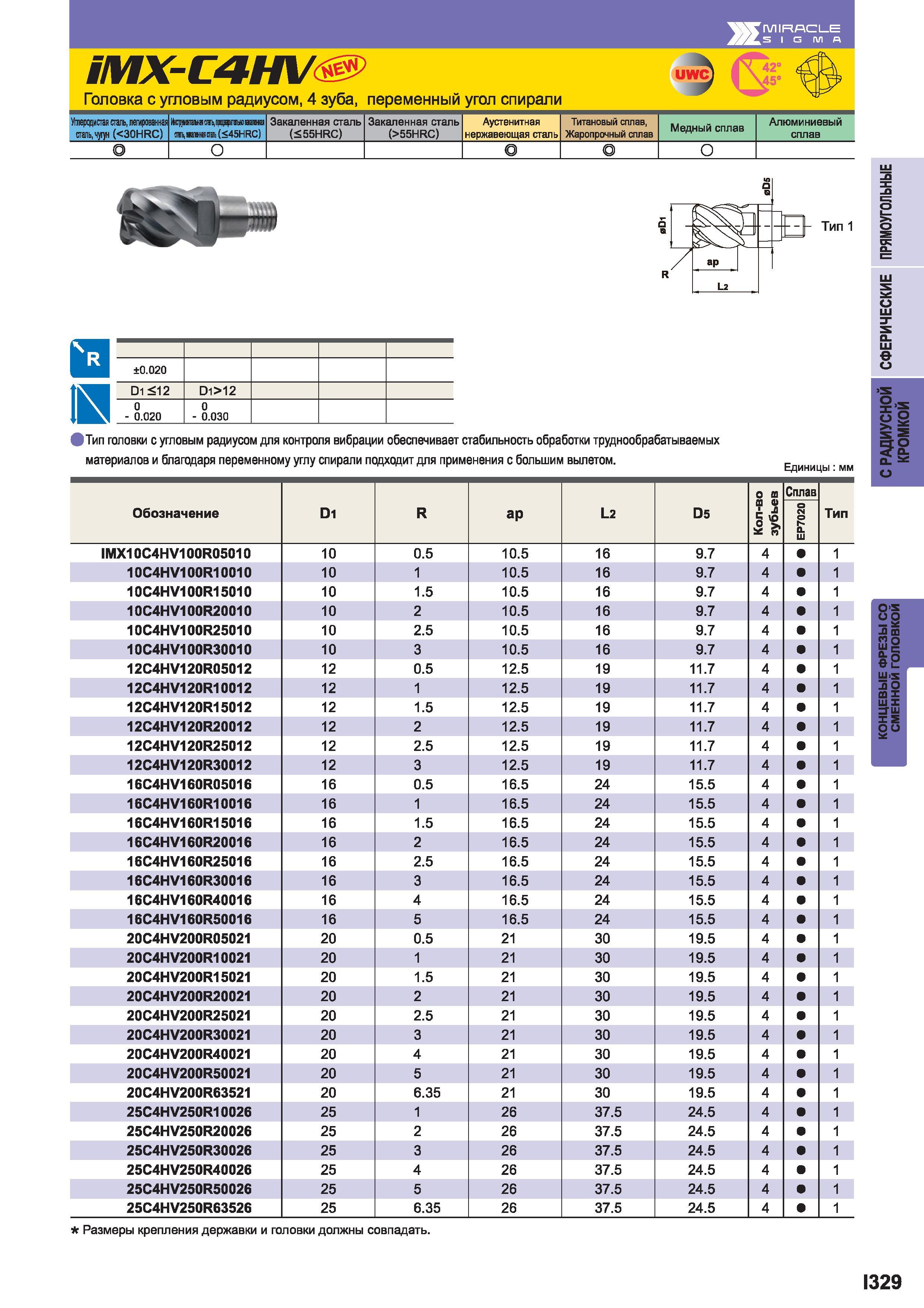

889 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I329 |
|||||
iMX-C4HV Головка Mitsubishi с угловым радиусом 4 зуба переменный угол спирали (45HRC) Закаленная сталь (S55HRC) Закаленная сталь (55HRC) АустенитiMX-C4HV Головка Mitsubishi с угловым радиусом 4 зуба переменный угол спирали (45HRC) Закаленная сталь (S55HRC) Закаленная сталь (55HRC) Аустенитная нержавеющая сталь Титановый сплав Жаропрочный сплав Медный сплав Алюминиевый сплав о 0.020 1 12 D112 0 - 0.020 0 - 0.030 о Тип головки с угловым радиусом для контроля вибрации обеспечивает стабильность обработки труднообрабатываемых материалов и благодаря переменному углу спирали подходит для применения с большим вылетом. Единицы мм Обозначение D1 R ар L2 D5 Количество 1 зубьев Сплав 1- 0. Тип IMX10C4HV100R05010 10 0.5 10.5 16 9.7 4 1 10C4HV100R10010 10 1 10.5 16 9.7 4 1 10C4HV100R15010 10 1.5 10.5 16 9.7 4 1 10C4HV100R20010 10 2 10.5 16 9.7 4 1 10C4HV100R25010 10 2.5 10.5 16 9.7 4 1 10C4HV100R30010 10 3 10.5 16 9.7 4 1 12C4HV120R05012 12 0.5 12.5 19 11.7 4 1 12C4HV120R10012 12 1 12.5 19 11.7 4 1 12C4HV120R15012 12 1.5 12.5 19 11.7 4 1 12C4HV120R20012 12 2 12.5 19 11.7 4 1 12C4HV120R25012 12 2.5 12.5 19 11.7 4 1 12C4HV120R30012 12 3 12.5 19 11.7 4 1 16C4HV160R05016 16 0.5 16.5 24 15.5 4 1 16C4HV160R10016 16 1 16.5 24 15.5 4 1 16C4HV160R15016 16 1.5 16.5 24 15.5 4 1 16C4HV160R20016 16 2 16.5 24 15.5 4 1 16C4HV160R25016 16 2.5 16.5 24 15.5 4 1 16C4HV160R30016 16 3 16.5 24 15.5 4 1 16C4HV160R40016 16 4 16.5 24 15.5 4 1 16C4HV160R50016 16 5 16.5 24 15.5 4 1 20C4HV200R05021 20 0.5 21 30 19.5 4 1 20C4HV200R10021 20 1 21 30 19.5 4 1 20C4HV200R15021 20 1.5 21 30 19.5 4 1 20C4HV200R20021 20 2 21 30 19.5 4 1 20C4HV200R25021 20 2.5 21 30 19.5 4 1 20C4HV200R30021 20 3 21 30 19.5 4 1 20C4HV200R40021 20 4 21 30 19.5 4 1 20C4HV200R50021 20 5 21 30 19.5 4 1 20C4HV200R63521 20 6.35 21 30 19.5 4 1 25C4HV250R10026 25 1 26 37.5 24.5 4 1 25C4HV250R20026 25 2 26 37.5 24.5 4 1 25C4HV250R30026 25 3 26 37.5 24.5 4 1 25C4HV250R40026 25 4 26 37.5 24.5 4 1 25C4HV250R50026 25 5 26 37.5 24.5 4 1 25C4HV250R63526 25 6.35 26 37.5 24.5 4 1 s 52 о O'S е2 m.s 30 m х х is Размеры крепления державки и головки должны совпадать. 1329 |
|||||
