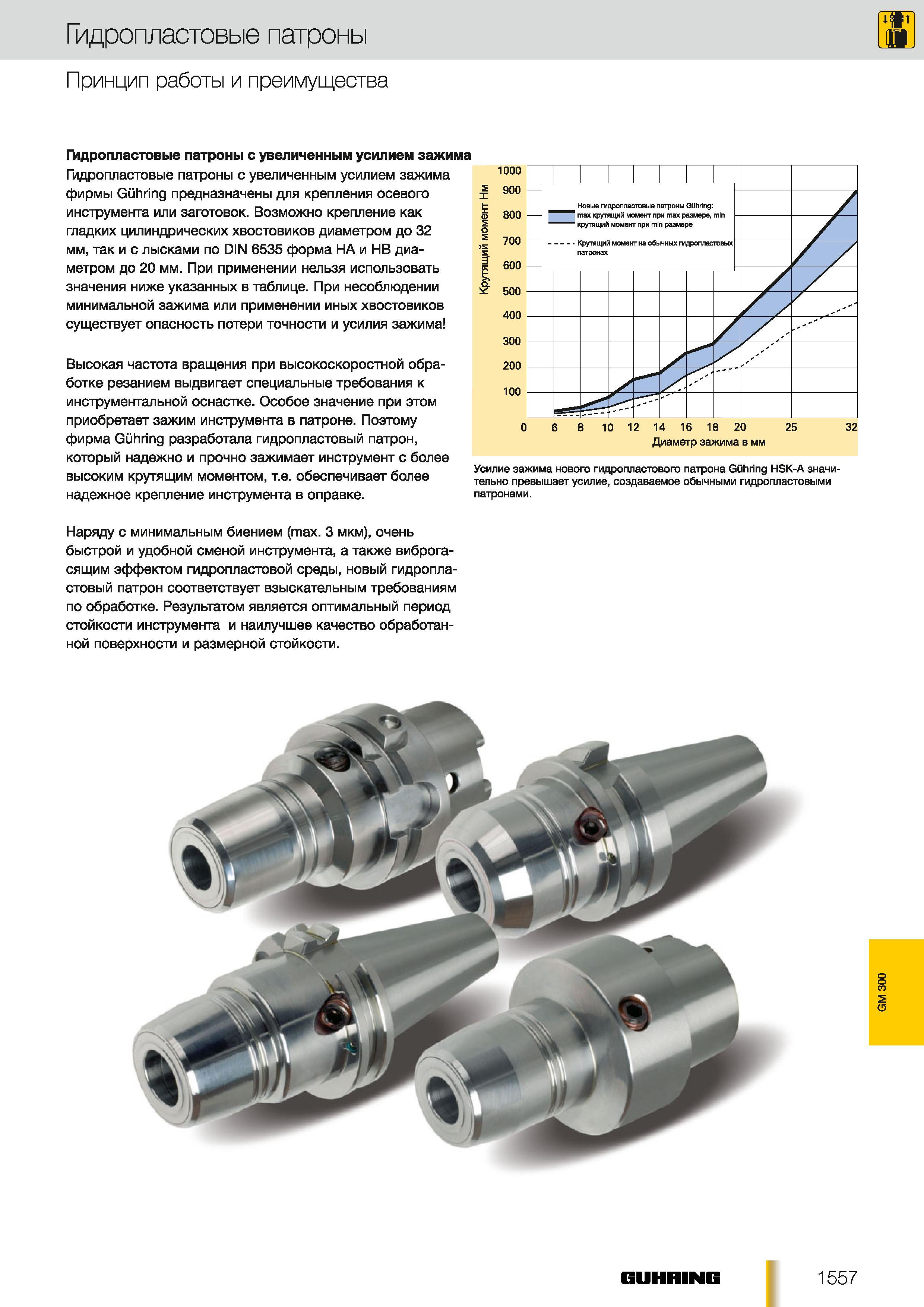

Гидрозажимные шпиндельные патроны с увеличенным усилием зажима немецкой фирмы Guhring предназначены для крепления осевого инструмента или заготовок. Возможно крепление как гладких цилиндрических хвостовиков диаметром до 32 мм так и с лысками по DIN 6535 форма НА и НВ диаметром до 20 мм. При применении нельзя использовать значения ниже указанных в таблице. При несоблюдении минимальной зажима или применении иных хвостовиков существует опасность потери точности и усилия зажима Высокая частота вращения при высокоскоростной обработке резанием выдвигает специальные требования к инструментальной оснастке. Особое значение при этом приобретает зажим инструмента в патроне. Поэтому фирма Guhring разработала гидропластовый патрон который надежно и прочно зажимает инструмент с более высоким крутящим моментом т.е. обеспечивает более надежное крепление инструмента в оправке. Наряду с минимальным биением (max. 3 мкм) очень быстрой и удобной сменой инструмента а также виброгасящим эффектом гидропластовой среды новый гидропластовый патрон соответствует взыскательным требованиям по обработке. Результатом является оптимальный период стойкости инструмента и наилучшее качество обработанной поверхности и размерной стойкости. 0 6 8 10 12 14 16 18 20 25 32 Диаметр зажима в мм Усилие зажима нового гидропластового патрона Guhring HSK-A значительно превышает усилие создаваемое обычными гидропластовыми патронами. GUHRING 1557 GM 300 Гидропластовые патроны Принцип работы и преимущества Гидропластовые патроны с увеличенным усилием зажима
