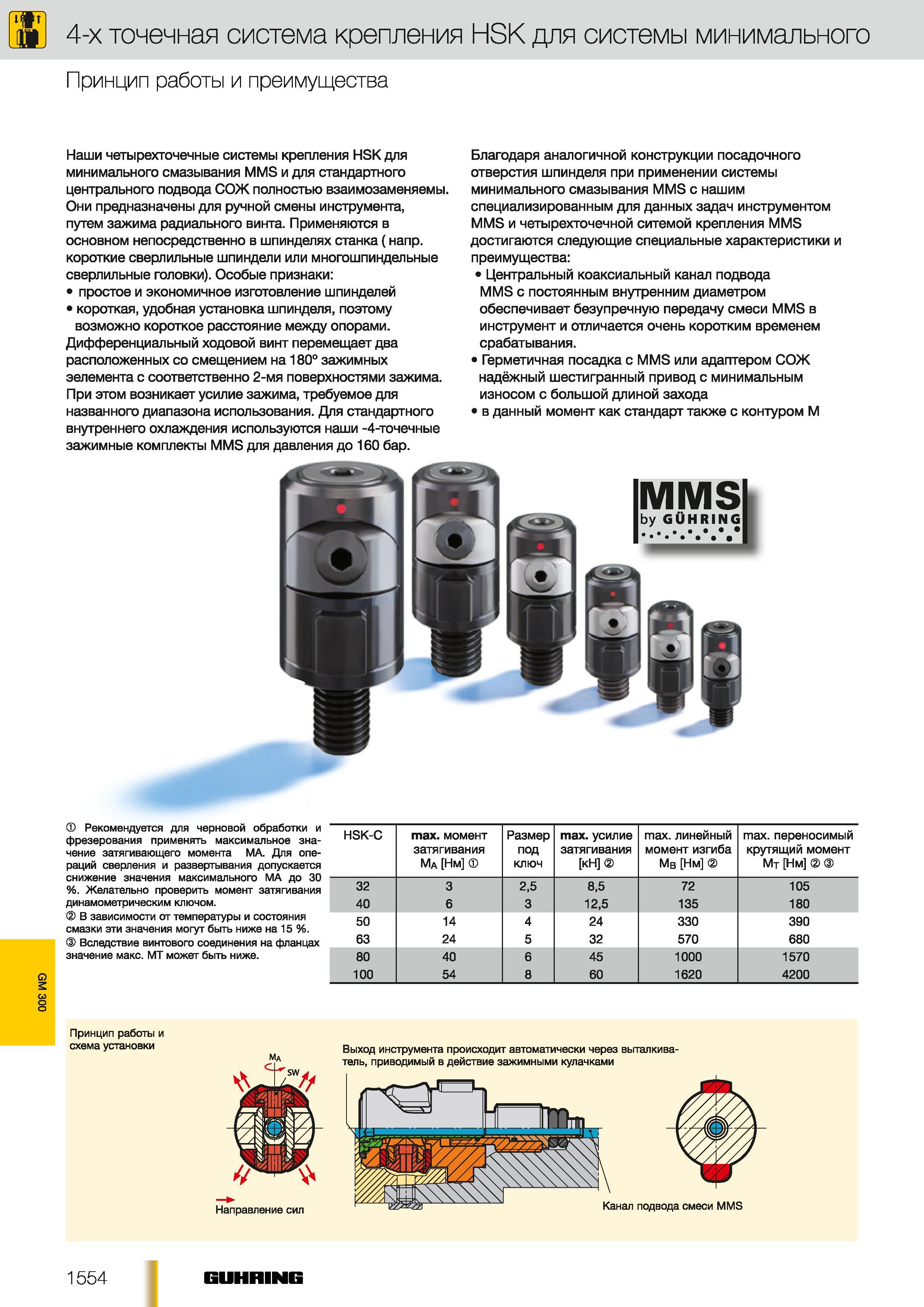

Четырехточечные системы крепления Guhring HSK для минимального смазывания MMS и для стандартного центрального подвода СОЖ полностью взаимозаменяемы Они предназначены для ручной смены инструмента путем зажима радиального винта. Применяются в основном непосредственно в шпинделях станка (напр короткие сверлильные шпиндели или многошпиндельные сверлильные головки). Особые признаки простое и экономичное изготовление шпинделей короткая удобная установка шпинделя поэтому возможно короткое расстояние между опорами. Дифференциальный ходовой винт перемещает два расположенных смещением на 180 зажимных эелемента с соответственно 2-мя поверхностями зажима. При этом возникает усилие зажима требуемое для названного диапазона использования. Для стандартного внутреннего охлаждения используются наши -4-точечные зажимные комплекты MMS для давления до 160 бар. Благодаря аналогичной конструкции посадочного отверстия шпинделя при применении системы минимального смазывания MMS с нашим специализированным для данных задач инструментом MMS и четырехгочечной ситемой крепления MMS достигаются следующие специальные характеристики и преимущества Центральный коаксиальный канал подвода MMS с постоянным внутренним диаметром обеспечивает безупречную передачу смеси MMS в инструмент и отличается очень коротким временем срабатывания. Герметичная посадка с MMS или адаптером СОЖ наджный шестигранный привод с минимальным износом с большой длиной захода в данный момент как стандарт также с контуром М Рекомендуется для черновой обработки и фрезерования применять максимальное значение затягивающего момента МА. Для операций сверления и развертывания допускается снижение значения максимального МА до 30 %. Желательно проверить момент затягивания динамометрическим ключом. В зависимости от температуры и состояния смазки эти значения могут быть ниже на 15 %. Вследствие винтового соединения на фланцах значение макс. МТ может быть ниже. HSK-C max. момент затягивания МА Нм Размер ПОД ключ max. усилие затягивания кН max. линейный момент изгиба Мв Нм max. переносимый крутящий момент Мт Нм 32 3 25 85 72 105 40 6 3 125 135 180 50 14 4 24 330 390 63 24 5 32 570 680 80 40 6 45 1000 1570 100 54 8 60 1620 4200 Принцип работы и схема установки Направление сил Выход инструмента происходит автоматически через выталкиватель приводимый в действие зажимными кулачками 1554 GUHRING GM 300 Ijtl ml 4-х точечная система крепления HSK для системы минимального Принцип работы и преимущества Наши
