TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

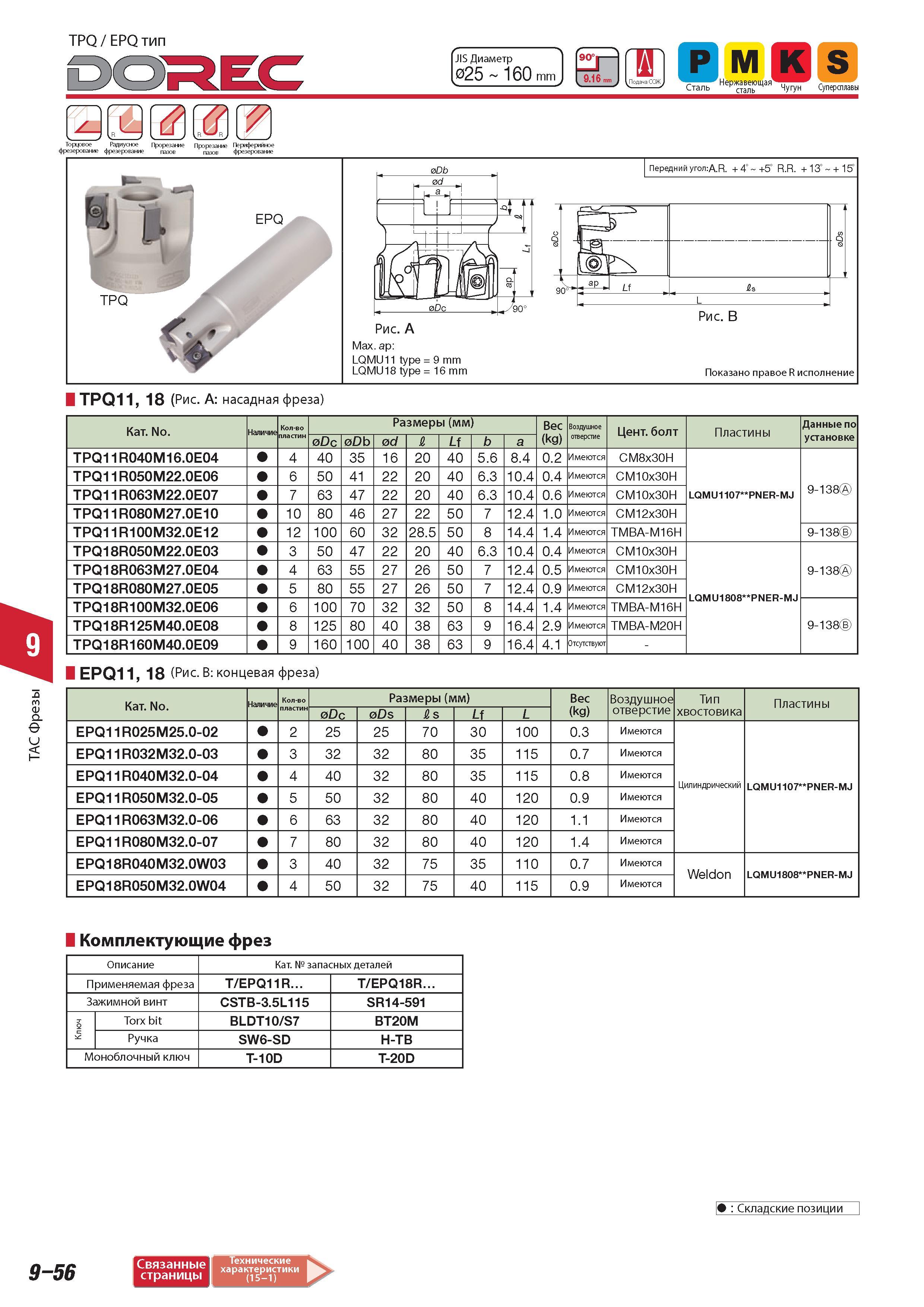

626 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.9-56 |
|||||
Фрезы Tungaloy TPQ EPQ тип DOREC JIS Диаметр 25 160 mm P M К s Суперсплавы Торцовое Радиусное Прорезание Периферийное фрезерование пазов TPQ11 18 насаднаяФрезы Tungaloy TPQ EPQ тип DOREC JIS Диаметр 25 160 mm P M К s Суперсплавы Торцовое Радиусное Прорезание Периферийное фрезерование пазов TPQ11 18 насадная фреза Категория Наличие Количество пластин Размеры (мм) Вес (kg) Воздушное отверстие Центральный болт Пластины Данные по установке Dc 0Db d R Lf b a TPQ11R040M16.0E04 4 40 35 16 20 40 5.6 8.4 0.2 Имеются CM8x30H LQMU1107 PNER-MJ 9-138 TPQ11R050M22.0E06 6 50 41 22 20 40 6.3 10.4 0.4 Имеются CM10x30H TPQ11R063M22.0E07 7 63 47 22 20 40 6.3 10.4 0.6 Имеются CM10x30H TPQ11R080M27.0E10 10 80 46 27 22 50 7 12.4 1.0 Имеются CM12x30H TPQ11R100M32.0E12 12 100 60 32 28.5 50 8 14.4 1.4 Имеются TMBA-M16H 9-138 TPQ18R050M22.0E03 3 50 47 22 20 40 6.3 10.4 0.4 Имеются CM10x30H LQMU1808 PNER-MJ 9-138 TPQ18R063M27.0E04 4 63 55 27 26 50 7 12.4 0.5 Имеются CM10x30H TPQ18R080M27.0E05 5 80 55 27 26 50 7 12.4 0.9 Имеются CM12x30H TPQ18R100M32.0E06 6 100 70 32 32 50 8 14.4 1.4 Имеются TMBA-M16H 9-138 TPQ18R125M40.0E08 8 125 80 40 38 63 9 16.4 2.9 Имеются TMBA-M20H TPQ18R160M40.0E09 9 160 100 40 38 63 9 16.4 4.1 Отсутствуют - EPQ11 18 (Рис. B концевая фреза) Категория Наличие Количество Размеры (мм) Вес Воздушное Тип Пластины Dc Ds Rs Lf L (kg) отверстие хвостовика EPQ11R025M25.0-02 2 25 25 70 30 100 0.3 Имеются EPQ11R032M32.0-03 3 32 32 80 35 115 0.7 Имеются EPQ11R040M32.0-04 4 40 32 80 35 115 0.8 Имеются Цилиндрический LQMU1107 PNER-MJ EPQ11R050M32.0-05 5 50 32 80 40 120 0.9 Имеются EPQ11R063M32.0-06 6 63 32 80 40 120 1.1 Имеются EPQ11R080M32.0-07 7 80 32 80 40 120 1.4 Имеются EPQ18R040M32.0W03 3 40 32 75 35 110 0.7 Имеются Weldon LQMU1808 PNER-MJ EPQ18R050M32.0W04 4 50 32 75 40 115 0.9 Имеются Комплектующие фрез Описание Категория запасных деталей Применяемая фреза T EPQ11R T EPQ18R Зажимной винт CSTB-3.5L115 SR14-591 Ключ Torx bit BLDT10 S7 BT20M Ручка SW6-SD H-TB Моноблочный ключ T-10D T-20D Складские позиции 9-56 Связанные страницы ристик |
|||||
