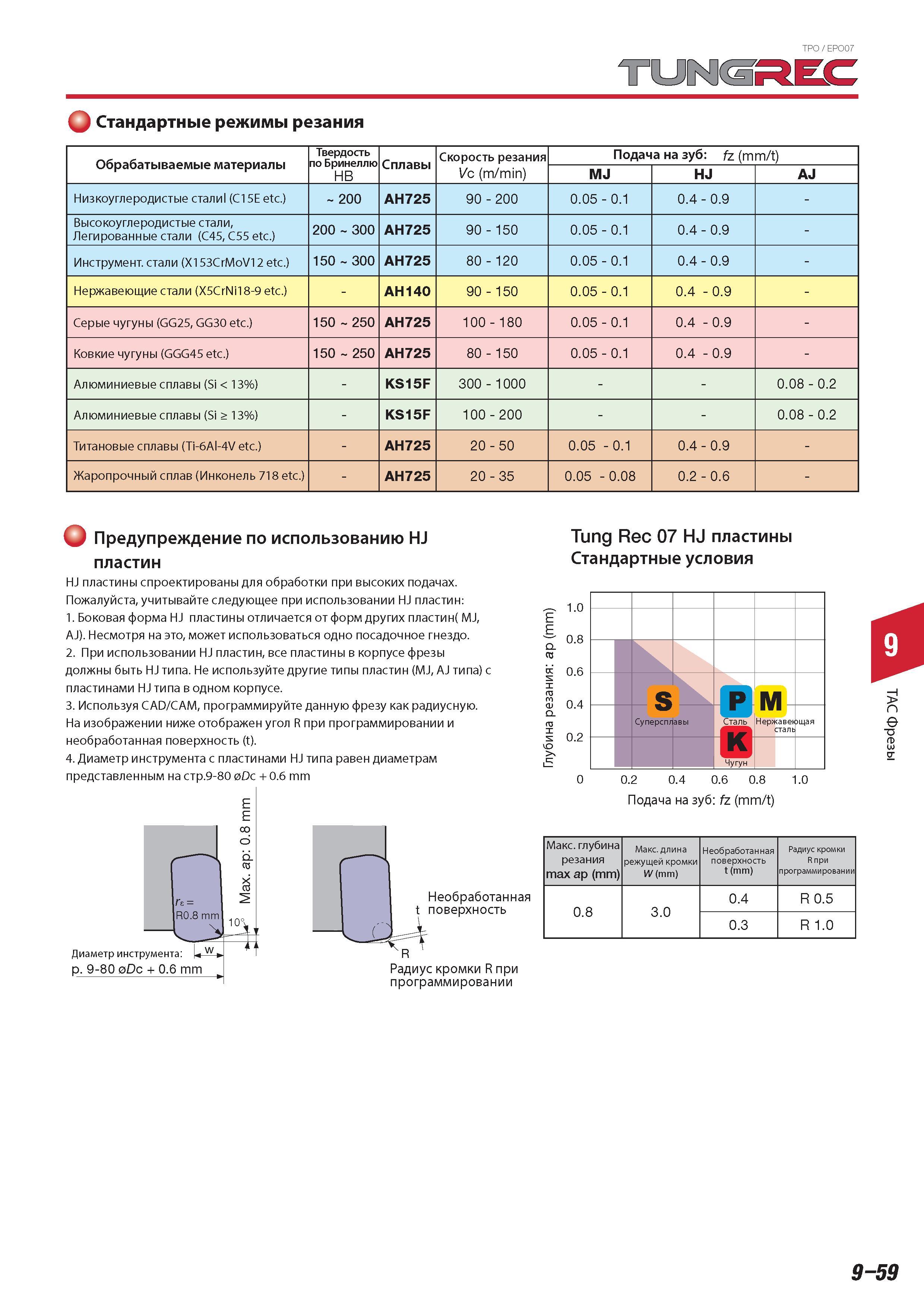

Фрезы Tungaloy TPO ЕР007 TUNGREC Стандартные режимы резания Обрабатываемые материалы Твердость по Бринеллю HB Сплавы Скорость резания Vc (m/min) Пода а на

Фрезы Tungaloy TPO ЕР007 TUNGREC Стандартные режимы резания Обрабатываемые материалы Твердость по Бринеллю HB Сплавы Скорость резания Vc (m/min) Пода а на зуб fz (mm/t) MJ HJ AJ Низкоуглеродистые стали (C15E etc.) 200 AH725 90 - 200 0.05 - 0.1 0.4 - 0.9 - Высокоуглеродистые стали Легированные стали (C45 C55 etc.) 200 300 AH725 90 - 150 0.05 - 0.1 0.4 - 0.9 - Инструмент. стали (X153CrMoV12 etc.) 150 300 AH725 80 - 120 0.05 - 0.1 0.4 - 0.9 - Нержавеющие стали (X5CrNi18-9 etc.) - AH140 90 - 150 0.05 - 0.1 0.4 - 0.9 - Серые чугуны (GG25 GG30 etc.) 150 250 AH725 100 - 180 0.05 - 0.1 0.4 - 0.9 - Ковкие чугуны (GGG45 etc.) 150 250 AH725 80 - 150 0.05 - 0.1 0.4 - 0.9 - Алюминиевые сплавы (Si 13%) - KS15F 300 - 1000 0.08 - 0.2 Алюминиевые сплавы (Si 13%) - KS15F 100 - 200 0.08 - 0.2 Титановые сплавы (Ti-6Al-4V etc.) - AH725 20 - 50 0.05 - 0.1 0.4 - 0.9 - Жаропрочный сплав (Инконель 718 etc.) - AH725 20 - 35 0.05 - 0.08 0.2 - 0.6 - О Предупреждение по использованию HJ пластин HJ пластины спроектированы для обработки при высоких подачах. Пожалуйста учитывайте следующее при использовании HJ пластин 1. Боковая форма HJ пластины отличается от форм других пластин( MJ AJ). Несмотря на это может использоваться одно посадочное гнездо. 2. При использовании HJ пластин все пластины в корпусе фрезы должны быть HJ типа. Не используйте другие типы пластин (MJ AJ типа) с пластинами HJ типа в одном корпусе. 3. Используя CAD CAM программируйте данную фрезу как радиусную. На изображении ниже отображен угол R при программировании и необработанная поверхность (t). 4. Диаметр инструмента с пластинами HJ типа равен диаметрам представленным на стр.9-80 Dc + 0.6 mm Диаметр инструмента p. 9-80 Dc + 0.6 mm Tung Rec 07 HJ пластины Стандартные условия J Подача на зуб fz (mm/t) Максимальная глубина резания max ap (mm) Максимальная длина режущей кромки W (mm) Необработанная поверхность t (mm) Радиус кромки R при программировании 0.8 3.0 0.4 R 0.5 0.3 R 1.0 программировании 9-59 ТАС Фрезы
