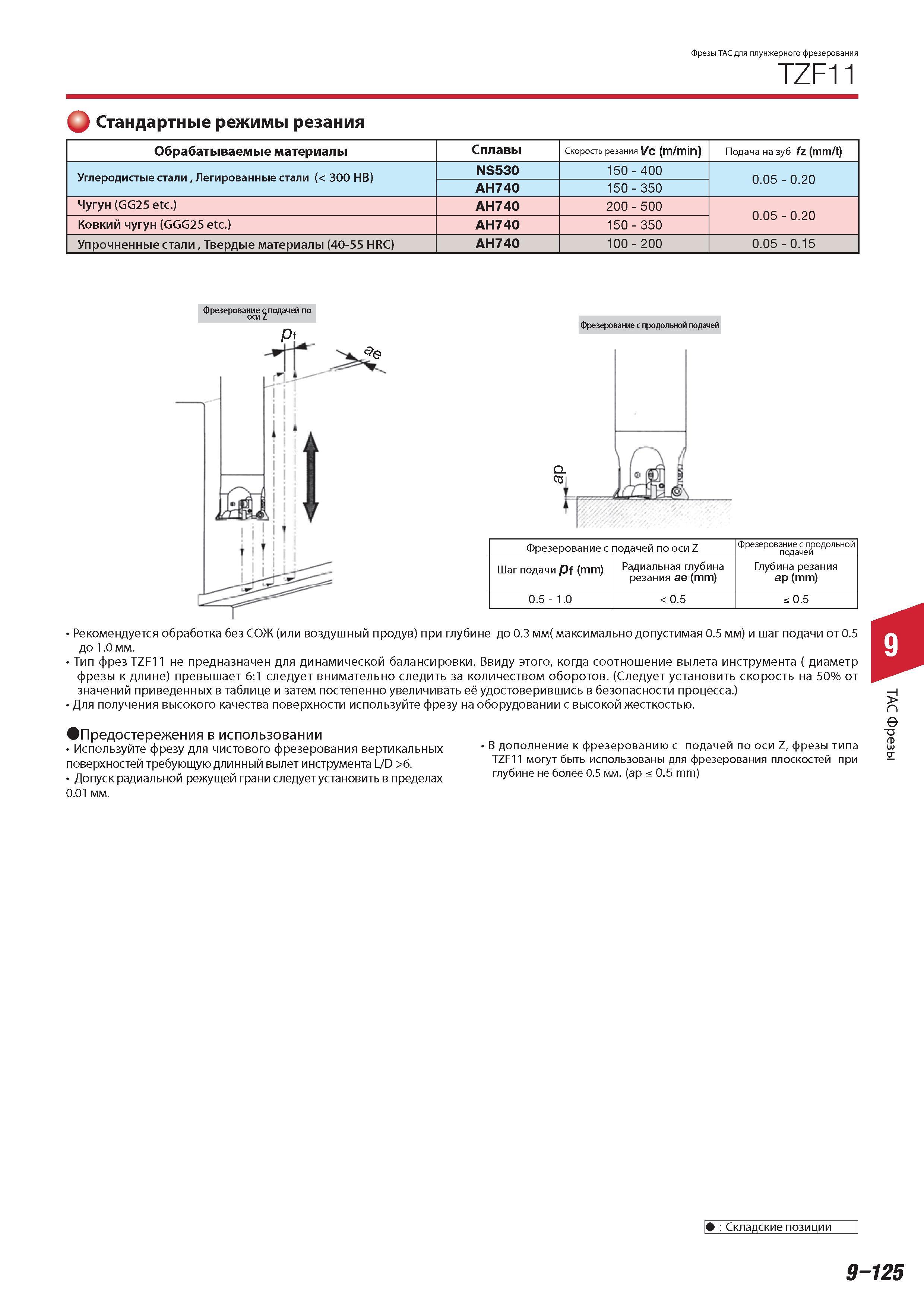

Фрезы Tungaloy ТАС для плунжерного фрезерования TZF11 Стандартные режимы резания Обрабатываемые материалы Сплавы Скорость резания Vc (m/min) Подача на зуб

Фрезы Tungaloy ТАС для плунжерного фрезерования TZF11 Стандартные режимы резания Обрабатываемые материалы Сплавы Скорость резания Vc (m/min) Подача на зуб fz (mm/t) Углеродистые стали Легированные стали ( 300 HB) NS530 150 - 400 0.05 - 0.20 AH740 150 - 350 Чугун (GG25 etc.) AH740 200 - 500 0.05 - 0.20 Ковкий чугун (GGG25 etc.) AH740 150 - 350 Упрочненные стали Твердые материалы (40-55 HRC) AH740 100 - 200 0.05 - 0.15 Фрезерование подачей по Pf Фрезерование с продольной подачей о. CD J ml Фрезерование с подачей по оси Z Фрезерование с продольной подачей Шаг подачи pf (mm) Радиальная глубина резания ae (mm) Глубина резания ap (mm) 0.5 - 1.0 0.5 .5 0. VI Рекомендуется обработка без СОЖ (или воздушный продув) при глубине до 0.3 мм( максимально допустимая 0.5 мм) и шаг подачи от 0.5 до 1.0 мм. Тип фрез TZF11 не предназначен для динамической балансировки. Ввиду этого когда соотношение вылета инструмента ( диаметр фрезы к длине) превышает 6:1 следует внимательно следить за количеством оборотов. (Следует установить скорость на 50% от значений приведенных в таблице и затем постепенно увеличивать её удостоверившись в безопасности процесса.) Для получения высокого качества поверхности используйте фрезу на оборудовании с высокой жесткостью. Предостережения в использовании Используйте фрезу для чистового фрезерования вертикальных поверхностей требующую длинный вылет инструмента L/D 6. Допуск радиальной режущей грани следует установить в пределах 0.01 мм. В дополнение к фрезерованию с подачей по оси Z фрезы типа TZF11 могут быть использованы для фрезерования плоскостей при глубине не более 0.5 мм. (ар s 0.5 mm ) Складские позиции 9-125 ТАС Фрезы
