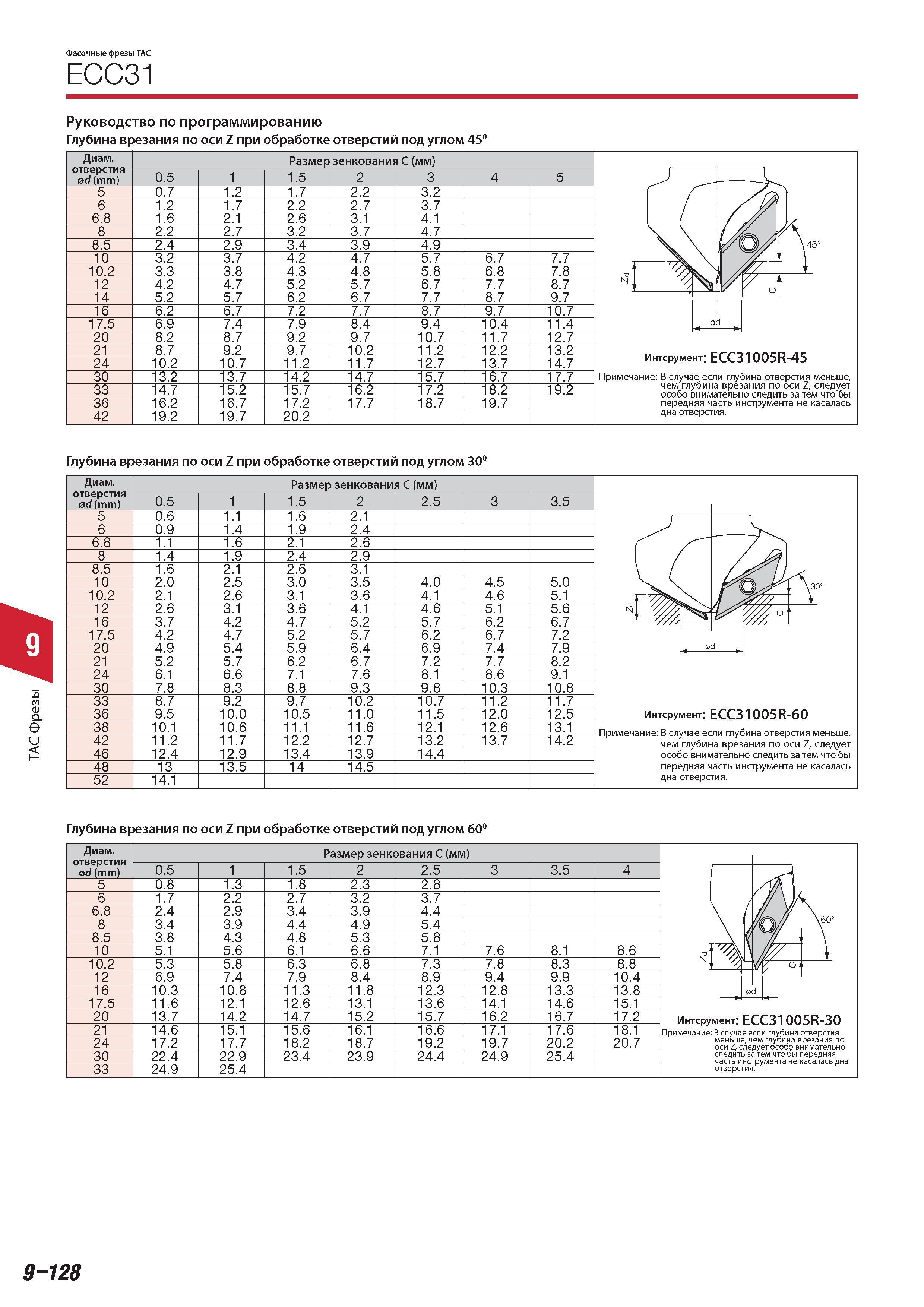

Фасочные фрезы Tungaloy ТАС ECC31 Руководство по программированию Глубина врезания по оси Z при обработке отверстий под углом 450 Диаметр отверстия d (mm)

Фасочные фрезы Tungaloy ТАС ECC31 Руководство по программированию Глубина врезания по оси Z при обработке отверстий под углом 450 Диаметр отверстия d (mm) Размер зенкования C (мм) 0.5 1 1.5 2 3 4 5 5 0.7 1.2 1.7 2.2 3.2 6 1.2 1.7 2.2 2.7 3.7 6.8 1.6 2.1 2.6 3.1 4.1 8 2.2 2.7 3.2 3.7 4.7 8.5 2.4 2.9 3.4 3.9 4.9 10 3.2 3.7 4.2 4.7 5.7 6.7 7.7 10.2 3.3 3.8 4.3 4.8 5.8 6.8 7.8 12 4.2 4.7 5.2 5.7 6.7 7.7 8.7 14 5.2 5.7 6.2 6.7 7.7 8.7 9.7 16 6.2 6.7 7.2 7.7 8.7 9.7 10.7 17.5 6.9 7.4 7.9 8.4 9.4 10.4 11.4 20 8.2 8.7 9.2 9.7 10.7 11.7 12.7 21 8.7 9.2 9.7 10.2 11.2 12.2 13.2 24 10.2 10.7 11.2 11.7 12.7 13.7 14.7 30 13.2 13.7 1 4.2 14.7 15.7 16.7 17.7 33 14.7 15.2 15.7 16.2 17.2 18.2 19.2 36 16.2 16.7 17.2 17.7 18.7 19.7 42 19.2 19.7 20.2 Интсрумент ECC31005R-45 Примечание В случае если глубина отверстия меньше чем глубина врезания по оси Z следует особо внимательно следить за тем что бы передняя часть инструмента не касалась дна отверстия. Глубина врезания по оси Z при обработке отверстий под углом 300 Диаметр отверстия ad (mm) Размер зенкования C (мм) 0.5 1 1.5 2 2.5 3 3.5 5 0.6 1.1 1.6 2.1 6 0.9 1.4 1.9 2.4 6.8 1.1 1.6 2.1 2.6 8 1.4 1.9 2.4 2.9 8.5 1.6 2.1 2.6 3.1 10 2.0 2.5 3.0 3.5 4. 0 4.5 5.0 10.2 2.1 2.6 3.1 3.6 4.1 4.6 5.1 12 2.6 3.1 3.6 4.1 4.6 5.1 5.6 16 3.7 4.2 4.7 5.2 5.7 6.2 6.7 17.5 4.2 4.7 5.2 5.7 6.2 6.7 7.2 20 4.9 5.4 5.9 6.4 6.9 7.4 7.9 21 5.2 5.7 6.2 6.7 7.2 7.7 8.2 24 6.1 6.6 7.1 7.6 8.1 8.6 9.1 30 7.8 8.3 8.8 9.3 9.8 10.3 10.8 33 8.7 9.2 9.7 10.2 10.7 11.2 11.7 36 9.5 10.0 10.5 11.0 11.5 12.0 12.5 38 10.1 10.6 11.1 11.6 12.1 12.6 13.1 42 11.2 11.7 12.2 12.7 13.2 13.7 14.2 46 12.4 12.9 13.4 13.9 14.4 48 13 13.5 14 14.5 52 14.1 Интсрумент ECC31005R-60 Примечание В случае если глубина отверстия меньше чем глубина врезания по оси Z следует особо внимательно следить за тем что бы передняя часть инструмента не касалась дна отверстия. Глубина врезания по оси Z при обработке отверстий под углом 600 Диаметр отверстия d (mm) Размер зенкования C (мм) 0.5 1 1.5 2 2.5 3 3.5 4 5 0.8 1.3 1.8 2.3 2.8 6 1.7 2.2 2.7 3.2 3.7 6.8 2.4 2.9 3.4 3.9 4.4 8 3.4 3.9 4.4 4.9 5.4 8.5 3.8 4.3 4.8 5.3 5.8 10 5.1 5.6 6.1 6.6 7.1 7. 6 8.1 8.6 10.2 5.3 5.8 6.3 6.8 7.3 7.8 8.3 8.8 12 6.9 7.4 7.9 8.4 8.9 9.4 9.9 10.4 16 10.3 10.8 11.3 11.8 12.3 12.8 13.3 13.8 17.5 11.6 12.1 12.6 13.1 13.6 14.1 14.6 15.1 20 13.7 14.2 14.7 15.2 15.7 16.2 16.7 17.2 21 14.6 15.1 15.6 16.1 16.6 17.1 17.6 18.1 24 17.2 17.7 18.2 18.7 19.2 19.7 20.2 20.7 30 22.4 22.9 23.4 23.9 24.4 24.9 25.4 33 24.9 25.4 Интсрумент ECC31005R-30 Примечание В случае если глубина отверстия меньше чем глубина врезания по оси Z следует особо внимательно следить за тем что бы передняя часть инструмента не касалась дна отверстия. 9-128 ТАС Фрезы
