Фрезы по металлу для фрезерного станка Торцевые насадные со сменными режущими пластинами Серия ZA Главный угол в плане 90 градусов Основные размеры

Фрезы по металлу для фрезерного станка Торцевые насадные со сменными режущими пластинами Серия ZA Главный угол в плане 90 градусов Основные размеры

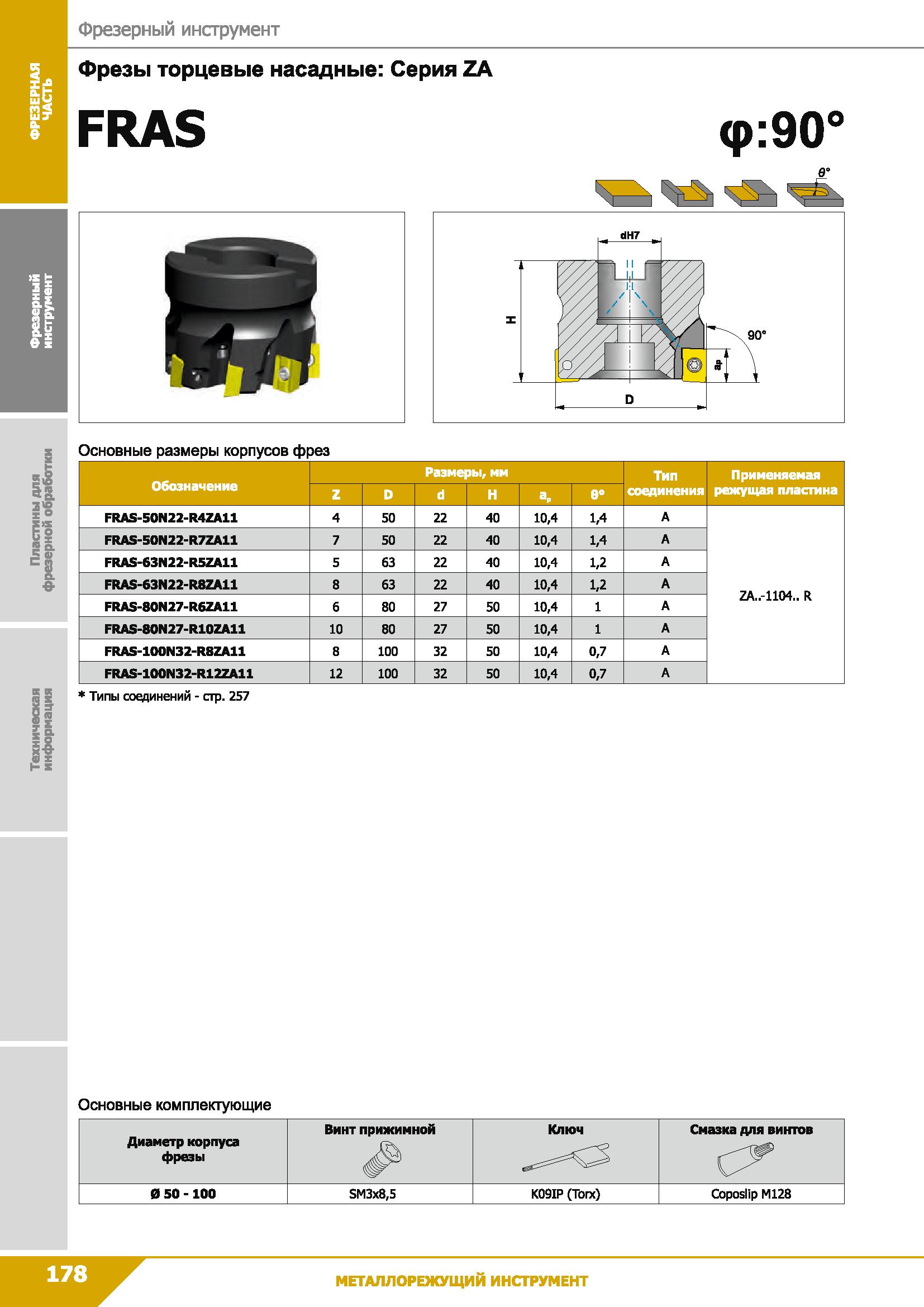

Фрезы по металлу для фрезерного станка Торцевые насадные со сменными режущими пластинами Серия ZA Главный угол в плане 90 градусов Основные размеры _ корпусов фрез S а £ ai Размеры, мм ТИп Применяемая Обозначение Z D d н а„ 0е соединения режущая пластина FRAS-50N2 2-R4ZA11 4 50 22 40 10,4 1,4 А FRAS-50N22-R7ZA11 7 50 22 40 10,4 1,4 А FRAS-63N 2 2-R5ZA11 5 63 22 40 10,4 1,2 А FRAS-63N22-R8Z 11 8 63 22 40 10,4 1,2 А ZA..-1104,. R FRA5-80N27-R6ZA11 6 80 27 50 10,4 1 А FRAS-80N27-R10ZA11 10 80 27 50 10,4 1 А FRAS-100N32-R8ZA11 8 100 32 50 10,4 0,7 А FRAS-100N32-R12ZA11 12 100 32 50 10,4 0,7 А И эг Ж а 14 Типы соединений - стр. 257 Основные комплектующие Диаметр корпуса фрезы Винт прижимной Ключ Смазка для винтов 0 50 -100 SM3x8,5 K09IP (Тогэс) Coposlip М128 Инструмент по металлу для станков Фрезерный инструмент X BlH шУ го X а. е FRAS ф:90° "J &a П i
