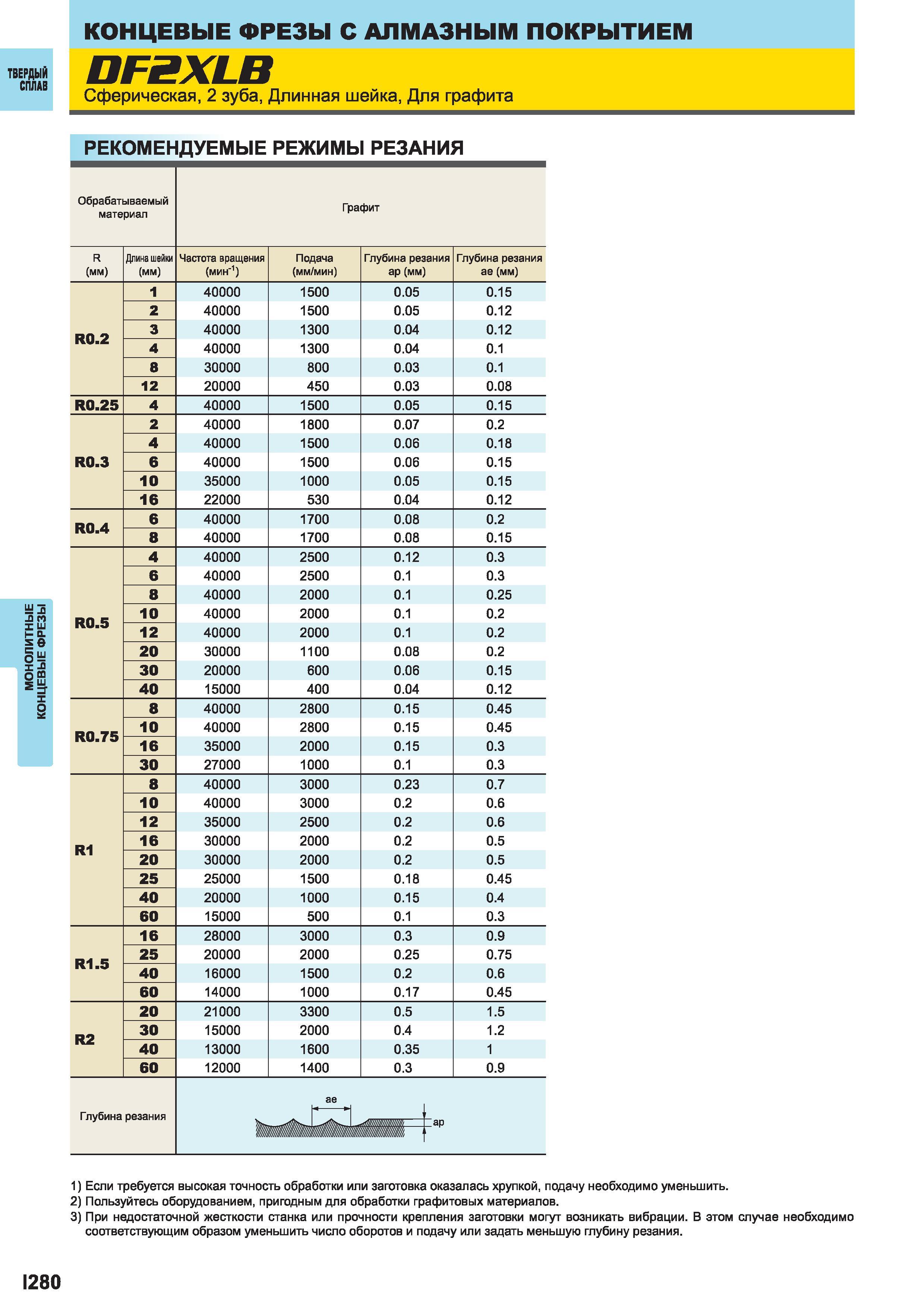

ФРЕЗЫ Mitsubishi С алмазным покрытием DFSXLB Сферическая 2 зуба Длинная шейка Для графита Рекомендуемые режимы резания Обрабатываемый материал Графит R (мм) Длина шейки (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) R0.2 1 40000 1500 0.05 0.15 2 40000 1500 0.05 0.12 3 40000 1300 0.04 0.12 4 40000 1300 0.04 0.1 8 30000 800 0.03 0.1 12 20000 450 0.03 0.08 R0.25 4 40000 1500 0.05 0.15 R0.3 2 40000 1800 0.07 0.2 4 40000 1500 0.06 0.18 6 40000 1500 0.06 0.15 10 35000 1000 0.05 0.15 16 22000 530 0.04 0.12 R0.4 6 40000 1700 0.08 0.2 8 40000 1700 0.08 0.15 R0.5 4 40000 2500 0.12 0.3 6 40000 2500 0.1 0.3 8 40000 2000 0.1 0.25 10 40000 2000 0.1 0.2 12 40000 2000 0.1 0.2 20 30000 1100 0.08 0.2 30 20000 600 0.06 0.15 40 15000 400 0.04 0.12 R0.75 8 40000 2800 0.15 0.45 10 40000 2800 0.15 0.45 16 35000 2000 0.15 0.3 30 27000 1000 0.1 0.3 R1 8 40000 3000 0.23 0.7 10 40000 3000 0.2 0.6 12 35000 2500 0.2 0.6 16 30000 2000 0.2 0.5 20 30000 2000 0.2 0.5 25 25000 1500 0.18 0.45 40 20000 1000 0.15 0.4 60 15000 500 0.1 0.3 R1.5 16 28000 3000 0.3 0.9 25 20000 2000 0.25 0.75 40 16000 1500 0.2 0.6 60 14000 1000 0.17 0.45 R2 20 21000 3300 0.5 1.5 30 15000 2000 0.4 1.2 40 13000 1600 0.35 1 60 12000 1400 0.3 0.9 Глубина резания ае 1) Если требуется высокая точность обработки или заготовка оказалась хрупкой подачу необходимо уменьшить. 2) Пользуйтесь оборудованием пригодным для обработки графитовых материалов. 3) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. I280 Монолитные концевые фрезы Твердый сплав КОНЦЕВЫЕ
