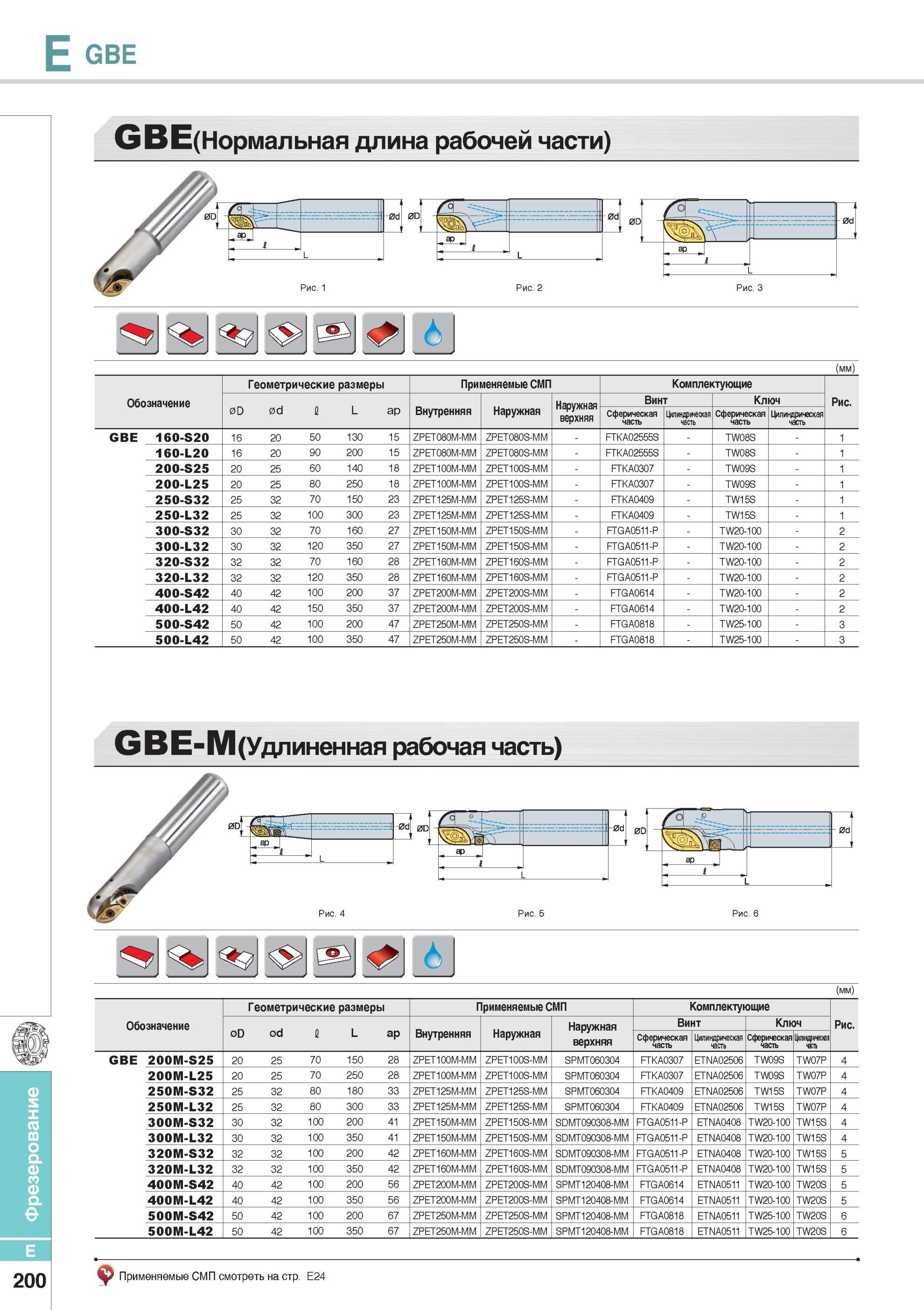

Фрезы Korloy со сменными режущими пластинами Фрезерный инструмент GBE Нормальная длина рабочей части Геометрические размеры Применяемые СМП

Фрезы Korloy со сменными режущими пластинами Фрезерный инструмент GBE Нормальная длина рабочей части Геометрические размеры Применяемые СМП

Фрезы Korloy со сменными режущими пластинами Фрезерный инструмент GBE Нормальная длина рабочей части Геометрические размеры Применяемые СМП _ Комплектующие Обозначение 0d L Наружная верхняя Винт Ключ Рис. 0D 1 ap Внутренняя Наружная Сферическая часть Цилиндрическая часть Сферическая часть Цилиндрическая часть GBE 160-S20 16 20 50 130 15 ZPET080M-MM ZPET080S-MM FTKA02555S TW08S 1 160-L20 16 20 90 200 15 ZPET080M-MM ZPET080S-MM FTKA02555S TW08S 1 200-S25 20 25 60 140 18 ZPET100M-MM ZPET100S-MM FTKA0307 TW09S 1 200-L25 20 25 80 250 18 ZPET100M-MM ZPET100S-MM FTKA0307 TW09S 1 250-S32 25 32 70 150 23 ZPET125M-MM ZPET125S-MM FTKA0409 TW15S 1 250-L32 25 32 100 300 23 ZPET125M-MM ZPET125S-MM FTKA0409 TW15S 1 300-S32 30 32 70 160 27 ZPET150M-MM ZPET150S-MM FTGA0511-P TW20-100 2 300-L32 30 32 120 350 27 ZPET150M-MM ZPET150S-MM FTGA0511-P TW20-100 2 320-S32 32 32 70 160 28 ZPET160M-MM ZPET160S-MM FTGA0511-P TW20-100 2 320-L32 32 32 120 350 28 ZPET160M-MM ZPET160S-MM FTGA0511-P TW20-100 2 400-S42 40 42 100 200 37 ZPET200M-MM ZPET200S-MM FTGA0614 TW20-100 2 400-L42 40 42 150 350 37 ZPET200M-MM ZPET200S-MM FTGA0614 TW20-100 2 500-S42 50 42 100 200 47 ZPET250M-MM ZPET250S-MM FTGA0818 TW25-100 3 500-L42 50 42 100 350 47 ZPET250M-MM ZPET250S-MM FTGA0818 TW25-100 3 G В Е-М (Удлиненная рабочая часть) (мм) Обозначение Геометрические размеры Применяемые СМП Комплектующие Рис. 0D 0d 1 L ap Внутренняя Наружная Наружная верхняя Винт Ключ Сферическая часть Цилиндрическая часть Сферическая часть Цилиндрическая часть GBE 200M-S25 20 25 70 150 28 ZPET100M-MM ZPET100S-MM SPMT060304 FTKA0307 ETNA02506 TW09S TW07P 4 200M-L25 20 25 70 250 28 ZPET100M-MM ZPET100S-MM SPMT060304 FTKA0307 ETNA02506 TW09S TW07P 4 250M-S32 25 32 80 180 33 ZPET125M-MM ZPET125S-MM SPMT060304 FTKA0409 ETNA02506 TW15S TW07P 4 250M-L32 25 32 80 300 33 ZPET125M-MM ZPET125S-MM SPMT060304 FTKA0409 ETNA02506 TW15S TW07P 4 300M-S32 30 32 100 200 41 ZPET150M-MM ZPET150S-MM SDMT090308-MM FTGA0511-P ETNA0408 TW20-100 TW15S 4 300M-L32 30 32 100 350 41 ZPET150M-MM ZPET150S-MM SDMT090308-MM FTGA0511-P ETNA0408 TW20-100 TW15S 4 320M-S32 32 32 100 200 42 ZPET160M-MM ZPET160S-MM SDMT090308-MM FTGA0511-P ETNA0408 TW20-100 TW15S 5 320M-L32 32 32 100 350 42 ZPET160M-MM ZPET160S-MM SDMT090308-MM FTGA0511-P ETNA0408 TW20-100 TW15S 5 400M-S42 40 42 100 200 56 ZPET200M-MM ZPET200S-MM SPMT120408-MM FTGA0614 ETNA0511 TW20-100 TW20S 5 400M-L42 40 42 100 350 56 ZPET200M-MM ZPET200S-MM SPMT120408-MM FTGA0614 ETNA0511 TW20-100 TW20S 5 500M-S42 50 42 100 200 67 ZPET250M-MM ZPET250S-MM SPMT120408-MM FTGA0818 ETNA0511 TW25-100 TW20S 6 500M-L42 50 42 100 350 67 ZPET250M-MM ZPET250S-MM SPMT120408-MM FTGA0818 ETNA0511 TW25-100 TW20S 6 E 200 Применяемые СМП смотреть на стр. E24
