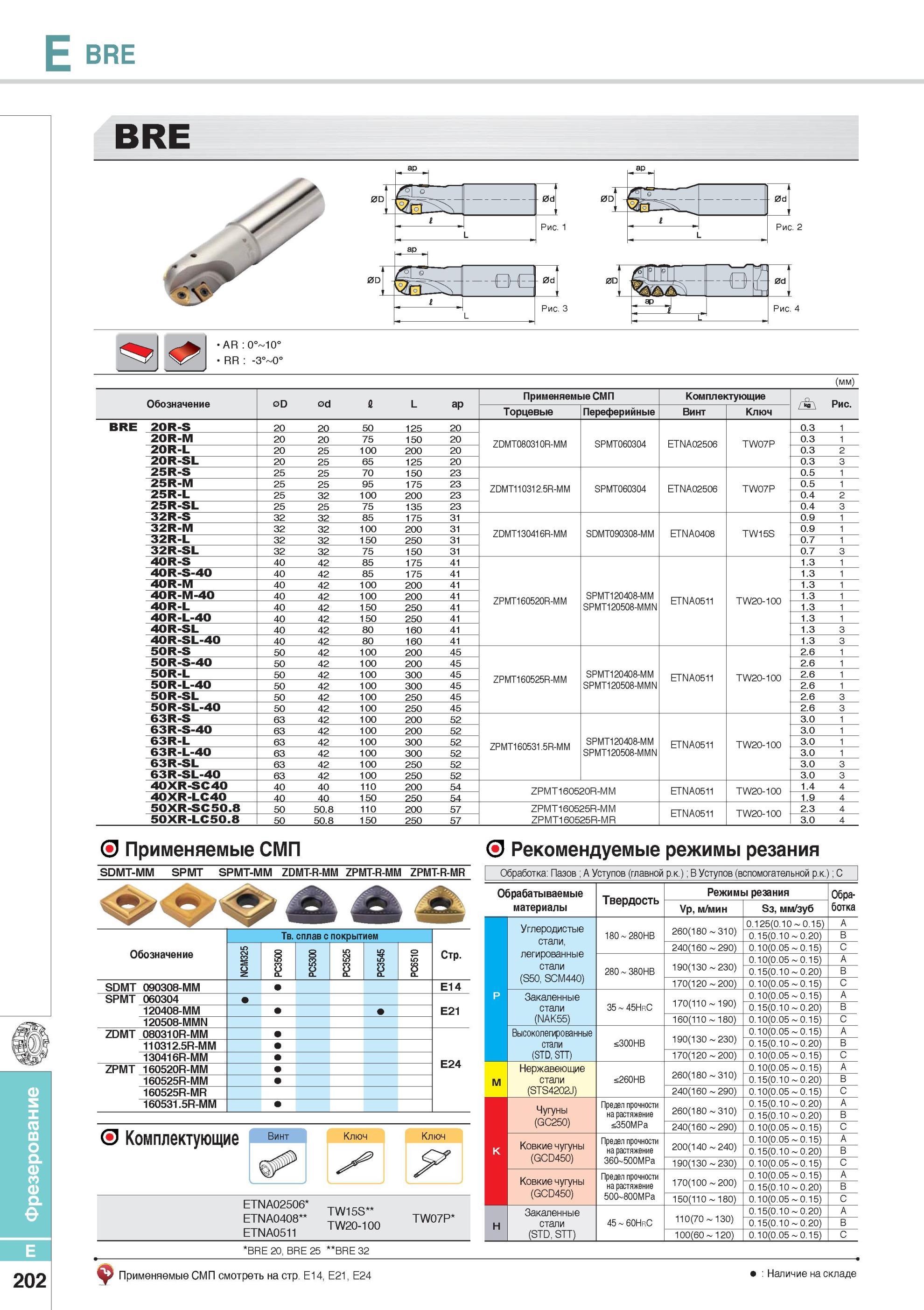

Фрезерование Фрезы Korloy со сменными режущими пластинами Фрезерный инструмент BRE

Фрезерование Фрезы Korloy со сменными режущими пластинами Фрезерный инструмент BRE

Фрезерование Фрезы Korloy со сменными режущими пластинами Фрезерный инструмент BRE _ RR AR 0° 10° 3° 0° (мм) Обозначение 0D 0d fi ар Применяемые СМП Комплектующие Рис. Торцевые Переферийные Винт Ключ BRE 20R-S 20 20 50 125 20 0.3 1 20R-M 20 20 75 150 20 ZDMT080310R-MM SPMT060304 ETNA02506 TW07P 0.3 1 20R-L 20 25 100 200 20 0.3 2 20R-SL 20 25 65 125 20 0.3 3 25R-S 25 25 70 150 23 0.5 1 25R-M 25 25 95 175 23 ZDMT110312.5R-MM SPMT060304 ETNA02506 TW07P 0.5 1 25R-L 25 32 100 200 23 0.4 2 25R-SL 25 25 75 135 23 0.4 3 32R-S 32 32 85 175 31 0.9 1 32R-M 32 32 100 200 31 ZDMT130416R-MM SDMT090308-MM ETNA0408 TW15S 0.9 1 32R-L 32 32 150 250 31 0.7 1 32R-SL 32 32 75 150 31 0.7 3 40R-S 40 42 85 175 41 1.3 1 40R-S-40 40 42 85 175 41 1.3 1 40R-M 40 42 100 200 41 1.3 1 40R-M-40 40 42 100 200 41 ZPMT160520R-MM SPMT120408-MM ETNA0511 TW20-100 1.3 1 40R-L 40 42 150 250 41 SPMT120508-MMN 1.3 1 40R-L-40 40 42 150 250 41 1.3 1 40R-SL 40 42 80 160 41 1.3 3 40R-SL-40 40 42 80 160 41 1.3 3 50R-S 50 42 100 200 45 2.6 1 50R-S-40 50 42 100 200 45 2.6 1 50R-L 50 42 100 300 45 ZPMT160525R-MM SPMT120408-MM ETNA0511 TW20-100 2.6 1 50R-L-40 50 42 100 300 45 SPMT120508-MMN 2.6 1 50R-SL 50 42 100 250 45 2.6 3 50R-SL-40 50 42 100 250 45 2.6 3 63R-S 63 42 100 200 52 3.0 1 63R-S-40 63 42 100 200 52 3.0 1 63R-L 63 42 100 300 52 ZPMT160531.5R-MM SPMT120408-MM ETNA0511 TW20-100 3.0 1 63R-L-40 63 42 100 300 52 SPMT120508-MMN 3.0 1 63R-SL 63 42 100 250 52 3.0 3 63R-SL-40 63 42 100 250 52 3.0 3 40XR-SC40 40 40 110 200 54 ETNA0511 TW20-100 1.4 4 40XR-LC40 40 40 150 250 54 1.9 4 50XR-SC50.8 50 50.8 110 200 57 ZPMT160525R-MM ETNA0511 TW20-100 2.3 4 50XR-LC50.8 50 50.8 150 250 57 ZPMT160525R-MR 3.0 4 О Применяемые СМП О Рекомендуемые режимы резания SDMT-MM SPMT SPMT-MM ZDMT-R-MM ZPMT-R-MM ZPMT-R-MR Обработка Пазов ; А Уступов (главной р.к.) ; В Уступов (вспомогательной р.к.) ; С Твердый сплав с покрытием Обозначение NCM325 PC3500 00 В C P PC3525 PC3545 PC6510 Стр. SDMT 090308-MM E14 SPMT 060304 120408-MM E21 120508-MMN ZDMT 080310R-MM 110312.5R-MM 130416R-MM E24 ZPMT 160520R-MM 160525R-MM 160525R-MR 160531.5R-MM О Комплектующие Винт Ключ Ключ ETNA02506 TW15o.. ETNA0408 "TW25-100 TW07P ETNA0511 'W20'00 брабатываемые материалы Твердость Режимы резания Обра- ботка Ур, м/мин Sз, мм/зуб Углеродистые стали, легированные стали (S50, SCM440) 180 280HB 260(180 310) 0.125(0.10 0.15) A 0.15(0.10 0.20) B 240(160 290) 0.10(0.05 0.15) C 280 380HB 190(130 230) 0.10(0.05 0.15) A 0.15(0.10 0.20) B 170(120 200) 0.10(0.05 0.15) C Закаленные стали (NAK55) 35 45HrC 170(110 190) 0.10(0.05 0.15) A 0.15(0.10 0.20) B 160(110 180) 0.10(0.05 0.15) C Высоколегированные стали (STD, STT) s300HB 190(130 230) 0.10(0.05 0.15) A 0.15(0.10 0.20) B 170(120 200) 0.10(0.05 0.15) C Нержавеющие стали (STS4202J) s260HB 260(180 310) 0.10(0.05 0.15) A 0.15(0.10 0.20) B 240(160 290) 0.10(0.05 0.15) C Чугуны (GC250) Предел прочности на растяжение s350MPa 260(180 310) 0.15(0.10 0.20) A 0.15(0.10 0.20) B 240(160 290) 0.10(0.05 0.15) C Ковкие чугуны (GCD450) Предел прочности на растяжение 360 500MPa 200(140 240) 0.10(0.05 0.15) A 0.15(0.10 0.20) B 190(130 230) 0.10(0.05 0.15) C Ковкие чугуны (GCD450) Предел прочности на растяжение 500 800MPa 170(100 200) 0.10(0.05 0.15) A 0.15(0.10 0.20) B 150(110 180) 0.10(0.05 0.15) C Закаленные стали (STD, STT) 45 60HrC 110(70 130) 0.15(0.10 0.20) A 0.15(0.10 0.20) B 100(60 120) 0.10(0.05 0.15) C BRE 20, BRE 25 BRE 32 202 l-y Применяемые СМП смотреть на стр. E14, E21, E24 Наличие на складе Фрезы Korloy со сменными режущими пластинами
