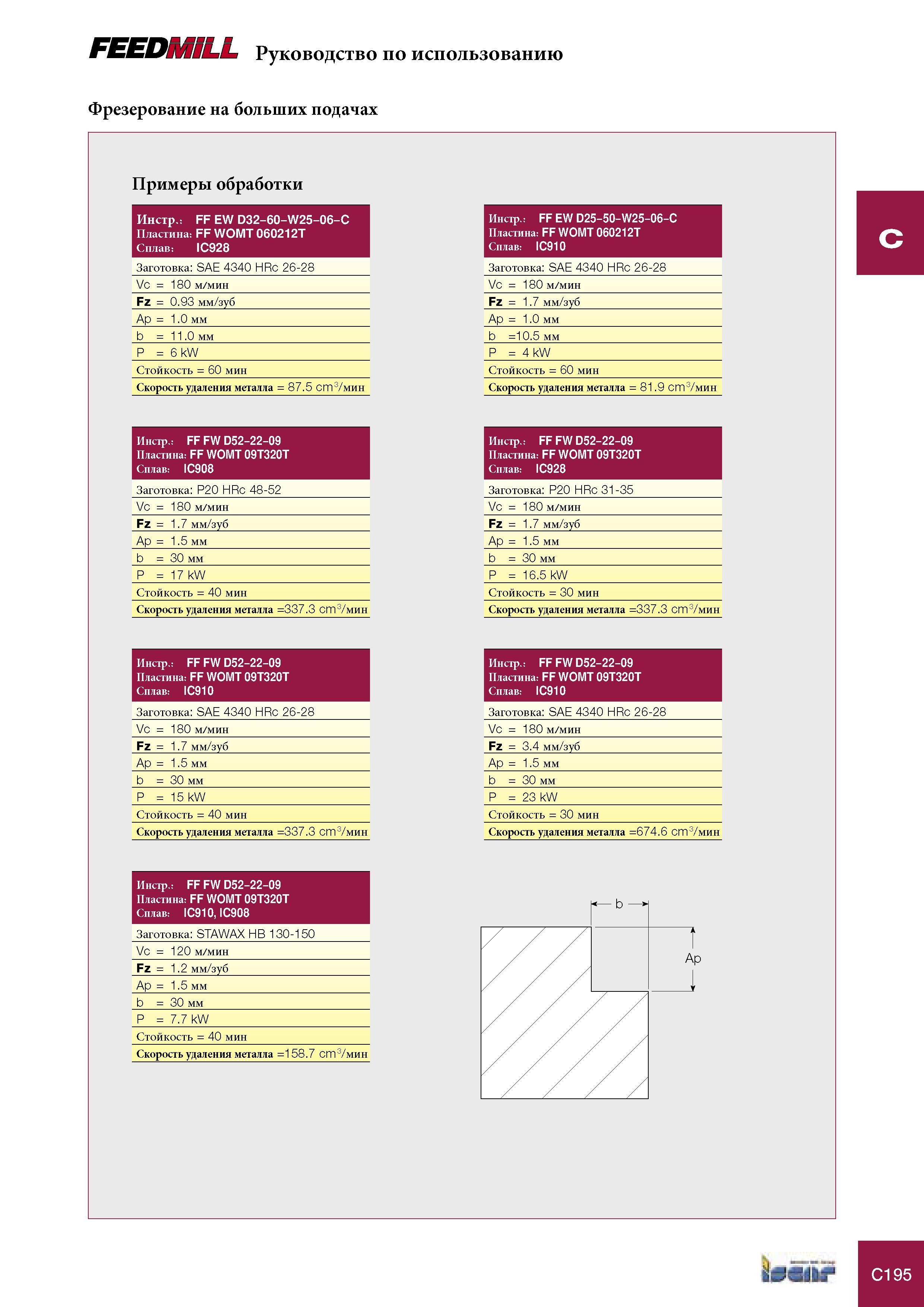

615 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная оснастка Стр.C195 |
|||||
Фрезы Iscar Руководство по использованию Фрезерование на больших подачах Примеры обработки Стойкость = 40 мин Скорость удаления металла =337 3 ст3/мин ИнстрФрезы Iscar Руководство по использованию Фрезерование на больших подачах Примеры обработки Стойкость = 40 мин Скорость удаления металла =337.3 ст3/мин Инстр. FF FW D52-22-09 Пластина FF WOMT 09T320T Сплав IC910, IC908 Заготовка STAWAX HB 130-150 Vc = 120 м/мин Fz = 1.2 мм/зуб Ap = 1.5 b 30 P 7.7 kW Стойкость = 40 мин Скорость удаления металла =158.7 ст3/мин Инстр. FF EW D32-60-W25-06-C Пластина FF WOMT 060212T Сплав IC928 Инстр. FF EW D25-50-W25-06-C Пластина FF WOMT 060212T Сплав IC910 Заготовка SAE 4340 HRc 26-28 Заготовка SAE 4340 HRc 26-28 Vc = 180 м/мин Vc = 180 м/мин Fz = 0.93 мм/зуб Fz = 1.7 мм/зуб Ap = 1.0 мм Ap = 1.0 мм b = 11.0 мм b =10.5 мм P = 6 kW P = 4 kW Стойкость = 60 мин Стойкость = 60 мин Скорость удаления металла = 87.5 ст3/мин Скорость удаления металла = 81.9 cm3/мин Инстр. FF FW D52-22-09 Пластина FF WOMT 09T320T Сплав IC908 Инстр. FF FW D52-22-09 Пластина FF WOMT 09T320T Сплав IC928 Заготовка P20 HRc 48-52 Заготовка P20 HRc 31-35 Vc = 180 м/мин Vc = 180 м/мин Fz = 1.7 мм /зуб Fz = 1.7 мм/зуб Ap = 1.5 мм Ap = 1.5 мм b = 30 мм b = 30 мм P = 17 kW P =16.5 kW Стойкость = 40 мин Стойкость = 30 мин Скорость удаления металла =337.3 cm3/мин Скорость удаления металла =337.3 cm3/мин Инстр. FF FW D52-22-09 Пластина FF WOMT 09T320T Сплав IC910 Инстр. FF FW D52-22-09 Пластина FF WOMT 09T320T Сплав IC910 Заготовка SAE 4340 HRc 26-28 Заготовка SAE 4340 HRc 26-28 Vc = 180 м/мин Vc = 180 м/мин Fz = 1.7 мм /зуб Fz = 3.4 мм/зуб Ap = 1.5 мм Ap = 1.5 мм b = 30 мм b = 30 мм P = 15 kW P = 23 kW Стойкость = 30 мин Скорость удаления металла =674.6 ст3/мин tojiir C195 |
|||||
