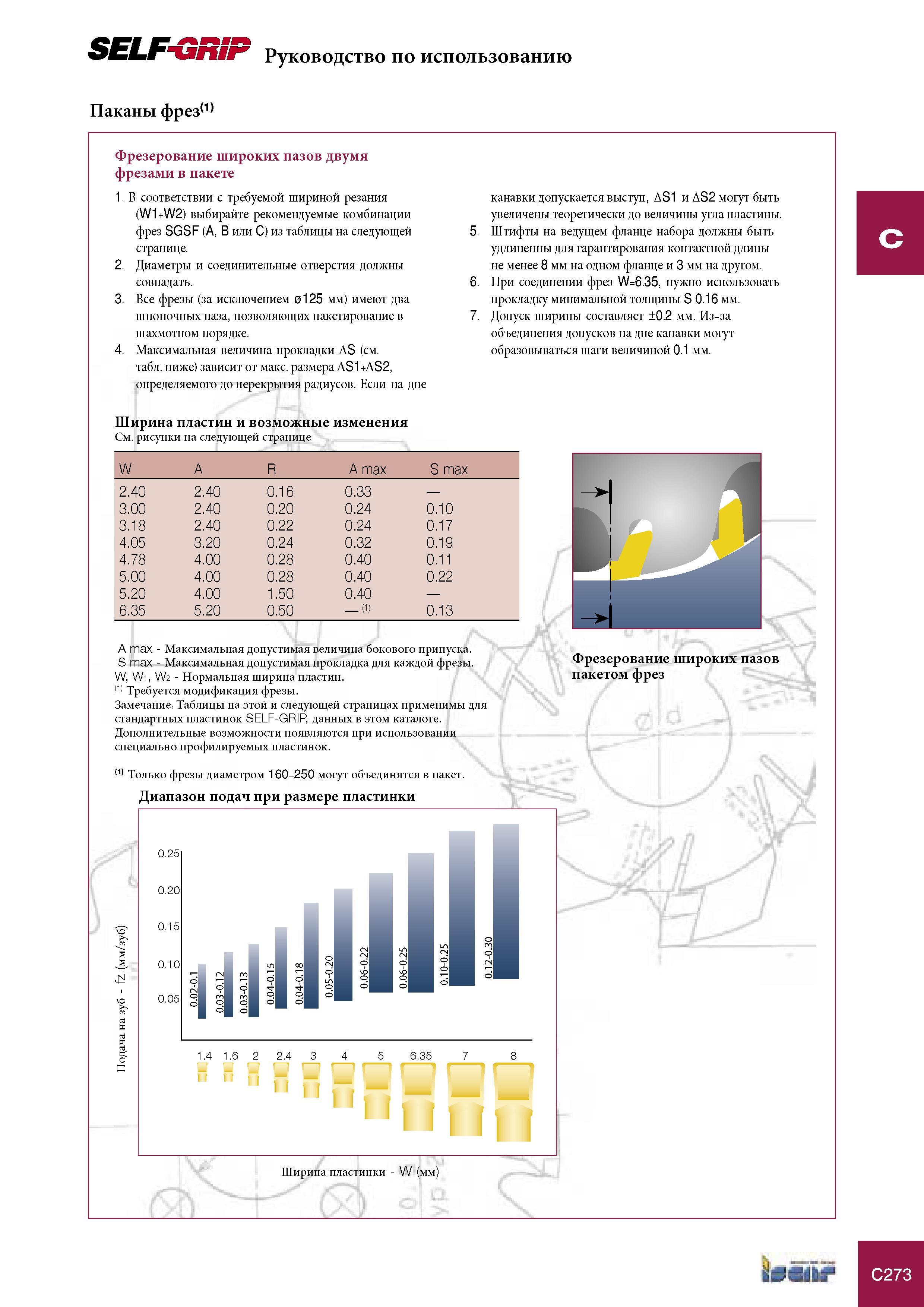

Фрезерование широких пазов двумя прорезными фрезами Iscar в пакете Рекомендации израильского производителя металлорежущего инструмента 1. В соответствии с требуемой шириной резания (W1+W2) выбирайте рекомендуемые комбинации фрез SGSF (A, B или C) из таблицы на следующей странице. 2. Диаметры и соединительные отверстия должны совпадать. 3. Все фрезы (за исключением 0125 мм) имеют два шпоночных паза, позволяющих пакетирование в шахмотном порядке. 4. Максимальная величина прокладки AS (см. табл. ниже) зависит от макс. размера AS1+AS2, определяемого до перекрытия радиусов. Если на дне Ширина пластин и возможные изменения См. рисунки на следующей странице канавки допускается выступ, AS1 и AS2 могут быть увеличены теоретически до величины угла пластины. Штифты на ведущем фланце набора должны быть удлиненны для гарантирования контактной длины не менее 8 мм на одном фланце и 3 мм на другом. При соединении фрез W=6.35, нужно использовать прокладку минимальной толщины S 0.16 мм. Допуск ширины составляет ±0.2 мм. Из-за объединения допусков на дне канавки могут образовываться шаги величиной 0.1 мм. W A R A max S max 2.40 2.40 0.16 0.33 3.00 2.40 0.20 0.24 0.10 3.18 2.40 0.22 0.24 0.17 4.05 3.20 0.24 0.32 0.19 4.78 4.00 0.28 0.40 0.11 5.00 4.00 0.28 0.40 0.22 5.20 4.00 1.50 0.40 6.35 5.20 0.50 (1) 0.13 A max - Максимальная допустимая величина бокового припуска. S max - Максимальная допустимая прокладка для каждой фрезы. W, W1, W2 - Нормальная ширина пластин. (1) Требуется модификация фрезы. Замечание Таблицы на этой и следующей страницах применимы для стандартных пластинок SELF-GRIP, данных в этом каталоге. Дополнительные возможности появляются при использовании специально профилируемых пластинок. (1) Только фрезы диаметром 160-250 могут объединятся в пакет. Диапазон подач при размере пластинки Фрезерование широких пазов пакетом фрез C273 C SELF-GniF Руководство по использованию Паканы фрез(1)
