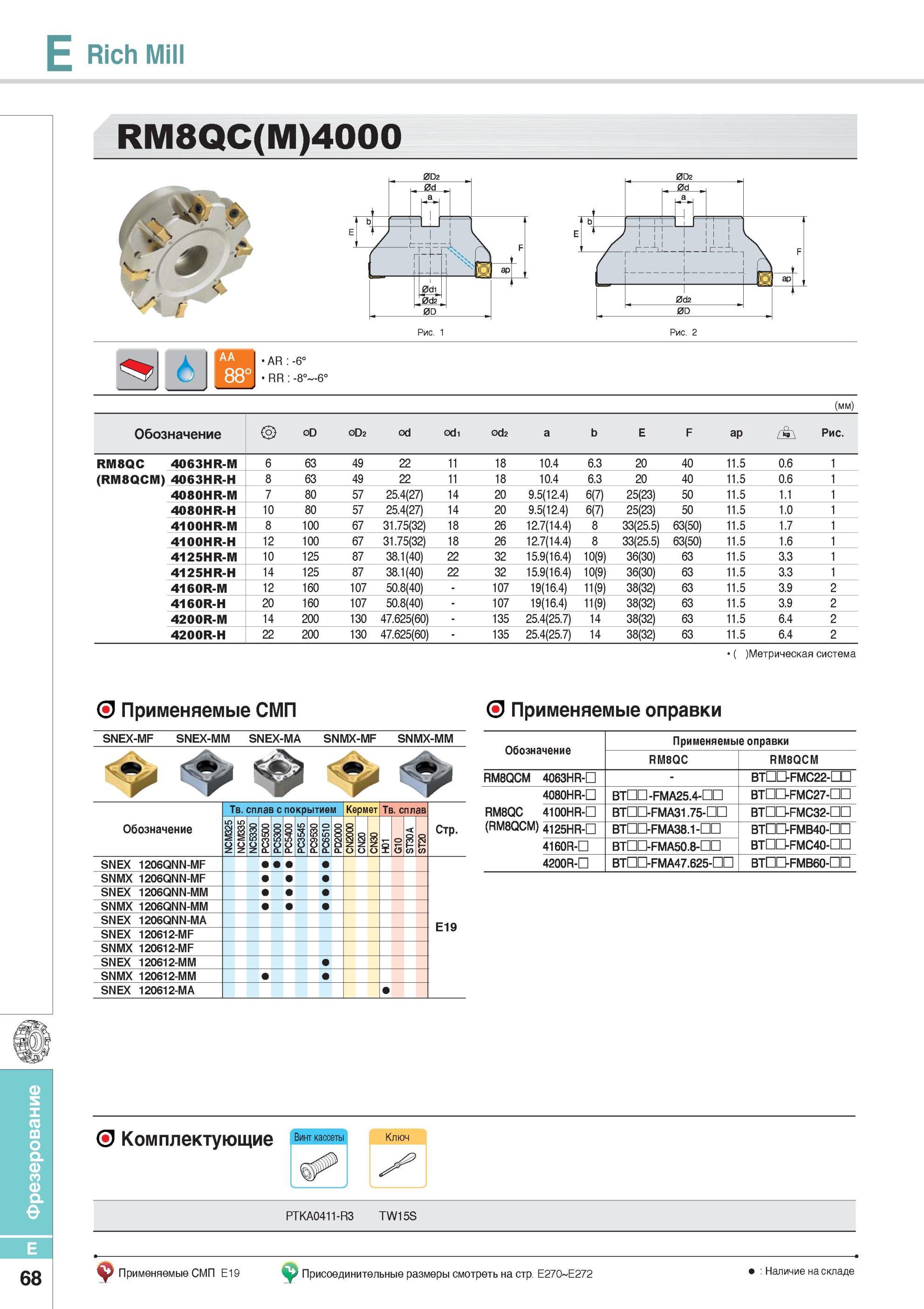

Фрезерование Rich Mill RM8QC(M)4000 Фрезы Korloy со сменными режущими пластинами Метрическая система Применяемые СМП _ Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 V vv 9 . 0d iti bJ Е 4 i 0P2 AR -6° RR -8° 6° (мм) Обозначение 0D 0D2 0d 0d1 0d2 a b E F ap Рис. RM8QC 4063HR-M 6 63 49 22 11 18 10.4 6.3 20 40 11.5 0.6 1 (RM8QCM) 4063HR-H 8 63 49 22 11 18 10.4 6.3 20 40 11.5 0.6 1 4080HR-M 7 80 57 25.4(27) 14 20 9.5(12.4) 6(7) 25(23) 50 11.5 1.1 1 4080HR-H 10 80 57 25.4(27) 14 20 9.5(12.4) 6(7) 25(23) 50 11.5 1.0 1 4100HR-M 8 100 67 31.75(32) 18 26 12.7(14.4) 8 33(25.5) 63(50) 11.5 1.7 1 4100HR-H 12 100 67 31.75(32) 18 26 12.7(14.4) 8 33(25.5) 63(50) 11.5 1.6 1 4125HR-M 10 125 87 38.1(40) 22 32 15.9(16.4) 10(9) 36(30) 63 11.5 3.3 1 4125HR-H 14 125 87 38.1(40) 22 32 15.9(16.4) 10(9) 36(30) 63 11.5 3.3 1 4160R-M 12 160 107 50.8(40) - 107 19(16.4) 11(9) 38(32) 63 11.5 3.9 2 4160R-H 20 160 107 50.8(40) - 107 19(16.4) 11(9) 38(32) 63 11.5 3.9 2 4200R-M 14 200 130 47.625(60) - 135 25.4(25.7) 14 38(32) 63 11.5 6.4 2 4200R-H 22 200 130 47.625(60) - 135 25.4(25.7) 14 38(32) 63 11.5 6.4 2 О Применяемые оправки SNEX-MF SNEX-MM SNEX-MA SNMX-MF SNMX-MM Обозначение Твердый сплав с по крытием Кермет Твердый сплав Стр. 8 Е 8 о 8 о 3 8 о 8 О 8 О S S 8 о Z о 8 о 5 о 5 О SNEX 1206QNN-MF E19 SNMX 1206QNN-MF SNEX 1206QNN-MM SNMX 1206QNN-MM SNEX 1206QNN-MA SNEX 120612-MF SNMX 120612-MF SNEX 120612-MM SNMX 120612-MM SNEX 120612-M A Обозначение Применяемые оправки RM8QC RM8QCM RM8QCM 4063HR-D - BTDDFMC22-DD 4080HR-D ВТПП -FMA25.4-CO BTDI3FMC27-nn RM8QC 4100HR-D BTCD-FMA31.75-ПП BTDI3FMC32-nn (RM8QCM) 4125HR-D BTCD-FMA38.1 BTDDFMB40-DD BTDI3FMC40-nn 4160R-D ВТПП-РМА50.8-ПП 4200R-D BTnn-FMA47.625-n l BTDDFMB60-DD О Комплектующие Винт кассеты Ключ PTKA0411-R3 TW15S 68 Применяемые СМП E19 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе Рис. 1 E
