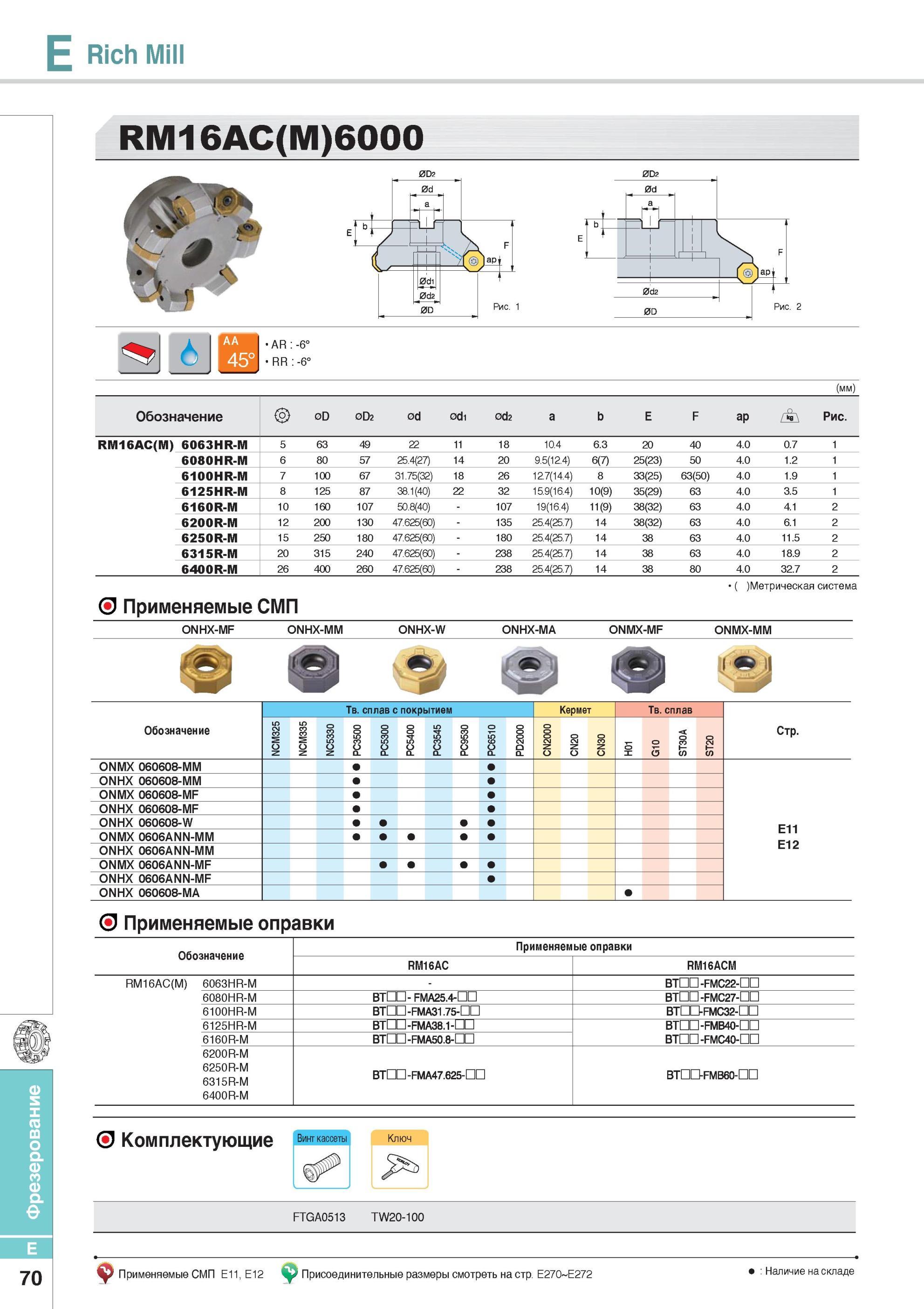

Фрезерование Rich Mill RM16AC(M)6000 Фрезы Korloy со сменными режущими пластинами _ Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 00 AR -6° RR -6° (мм) Обозначение 0D 0D2 0d 0d1 0d2 a b E F ap Рис. RM16AC(M) 6063HR-M 5 63 49 22 11 18 10.4 6.3 20 40 4.0 0.7 1 6080HR-M 6 80 57 25.4(27) 14 20 9.5(12.4) 6(7) 25(23) 50 4.0 1.2 1 6100HR-M 7 100 67 31.75(32) 18 26 12.7(14.4) 8 33(25) 63(50) 4.0 1.9 1 6125HR-M 8 125 87 38.1(40) 22 32 15.9(16.4) 10(9) 35(29) 63 4.0 3.5 1 6160R-M 10 160 107 50.8(40) - 107 19(16.4) 11(9) 38(32) 63 4.0 4.1 2 6200R-M 12 200 130 47.625(60) - 135 25.4(25.7) 14 38(32) 63 4.0 6.1 2 6250R-M 15 250 180 47.625(60) - 180 25.4(25.7) 14 38 63 4.0 11.5 2 6315R-M 20 315 240 47.625(60) - 238 25.4(25.7) 14 38 63 4.0 18.9 2 6400R-M 26 400 260 47.625(60) - 238 25.4(25.7) 14 38 80 4.0 32.7 2 О Применяемые СМП Метрическая система ONHX-MF ONHX-MM ONHX-W ONHX-MA ONMX-MF ONMX-MM Твердый сплав с покрытием Кермет Твердый сплав Обозначение NCM335 О 3 3 5 C N PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 0 3 N C H01 G10 ST30A ST20 Стр. ONMX 060608-MM ONHX 060608-MM ONMX 060608-MF ONHX 060608-MF ONHX 060608-W ONMX 0606ANN-MM ONHX 0606ANN-MM E12 ONMX 0606ANN-MF ONHX 0606ANN-MF ONHX 060608-MA О Применяемые оправки Обозначение Применяемые оправки RM16AC RM16ACM RM16AC(M) 6063HR-M - ВТПП -FMC22-nn 6080HR-M ВТШ- FMA25.4-DD ВТПП -FMC27-nn 6100HR-M ВТПП -FMA31,75-ПП ВТПОРМС32-ПП 6125HR-M BTUU-FMA38.1-UU ВТПП -FMB40-nn ВТПП -FMC40-nn 6160R-M ВТПП -FMA50.8-nn 6200R-M 6250R-M 6315R-M 6400R-M ВТПП -РМА47.625-ПП BTnn-FMB60-nn О Комплектующие Винт кассеты Ключ FTGA0513 TW20-100 70 Применяемые СМП E11, E12 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе Рис. 2 E
