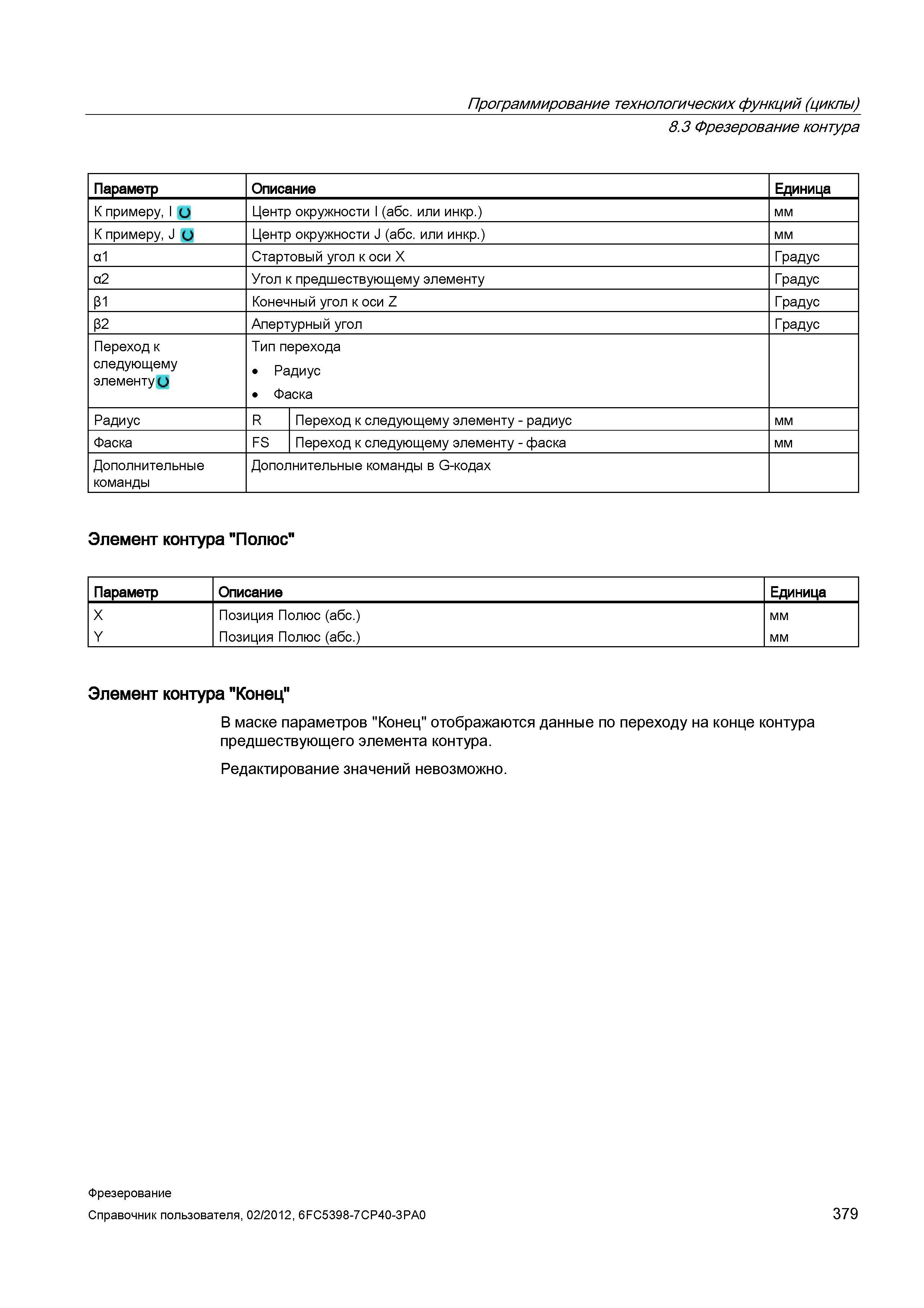

Фрезерование контура Параметр Описание Единица К примеру, 1 и Центр окружности I (абс. или инкр.) мм К примеру, J и Центр окружности J (абс. или инкр.) мм а1 Стартовый угол к оси X Градус а2 Угол к предшествующему элементу Градус р1 Конечный угол к оси Z Градус р2 Апертурный угол Г радус Переход к следующему элементу О Тип перехода Радиус Фаска Радиус R Переход к следующему элементу - радиус мм Фаска FS Переход к следующему элементу - фаска мм Дополнительные команды Дополнительные команды в G-кодах Элемент контура "Полюс" Параметр Описание Единица Х Позиция Полюс (абс.) мм Y Позиция Полюс (абс.) мм Элемент контура "Конец" В маске параметров "Конец" отображаются данные по переходу на конце контура предшествующего элемента контура. Редактирование значений невозможно. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 379 Программирование технологических функций (циклы) 8.3
