Фрезерование Фрезы Taegutec со сменными режущими пластинами Присоединительные размеры для фрез (Размеры в дюймовой системе) Патроны торцовых фрез Обозначе

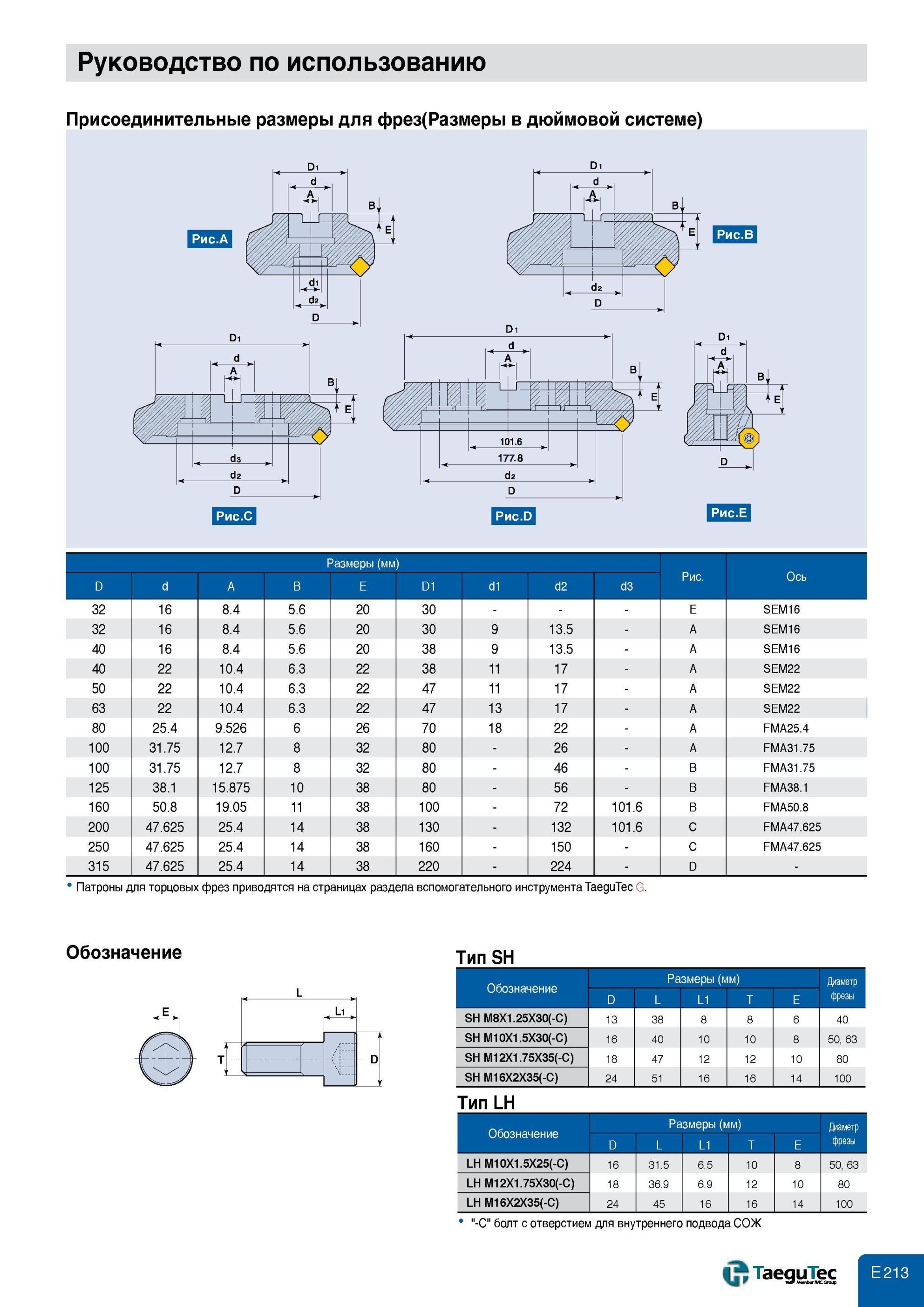

Фрезерование Фрезы Taegutec со сменными режущими пластинами Присоединительные размеры для фрез (Размеры в дюймовой системе) Патроны торцовых фрез Обозначение Руководство по использованию Присоединительные размеры для фрез(Размеры в дюймовой системе) Di d А Ц-П Di d:i d2 d A Di d A 101.6 177.8 d2 Di d Jrt Размеры (мм) D d A B E D1 d1 d2 d3 Рис. Ось 32 16 8.4 5.6 20 30 - E SEM16 32 16 8.4 5.6 20 30 9 13.5 - A SEM16 40 16 8.4 5.6 20 38 9 13.5 - A SEM16 40 22 10.4 6.3 22 38 11 17 - A SEM22 50 22 10.4 6.3 22 47 11 17 - A SEM22 63 22 10.4 6.3 22 47 13 17 - A SEM22 80 25.4 9.526 6 26 70 18 22 - A FMA25.4 100 31.75 12.7 8 32 80 - 26 - A FMA31.75 100 31.75 12.7 8 32 80 - 46 - B FMA31.75 125 38.1 15.875 10 38 80 - 56 - B FMA38.1 160 50.8 19.05 11 38 100 - 72 101.6 B FMA50.8 200 47.625 25.4 14 38 130 - 132 101.6 C FMA47.625 250 47.625 25.4 14 38 160 - 150 - C FMA47.625 315 47.625 25.4 14 38 220 - 224 - D - Патроны для торцовых фрез приводятся на страницах раздела вспомогательного инструмента TaeguTec G. Обозначение Тип SH Размеры (мм) Диаметр D L L1 T E фрезы SH M8X1.25X30(-C) 13 38 8 8 6 40 SH M10X1.5X30(-C) 16 40 10 10 8 50, 63 SH M12X1.75X35(-C) 18 47 12 12 10 80 SH M16X2X35(-C) 24 51 16 16 14 100 Тип LH "-С" болт с отверстием для внутреннего подвода СОЖ Обозначение Размеры (мм) Диаметр D L L1 T E фрезы LH M10X1.5X25(-C) 16 31.5 6.5 10 8 50, 63 LH M12X1.75X30(-C) 18 36.9 6.9 12 10 80 LH M16X2X35(-C) 24 45 16 16 14 100 TaeguTec Member IMC
