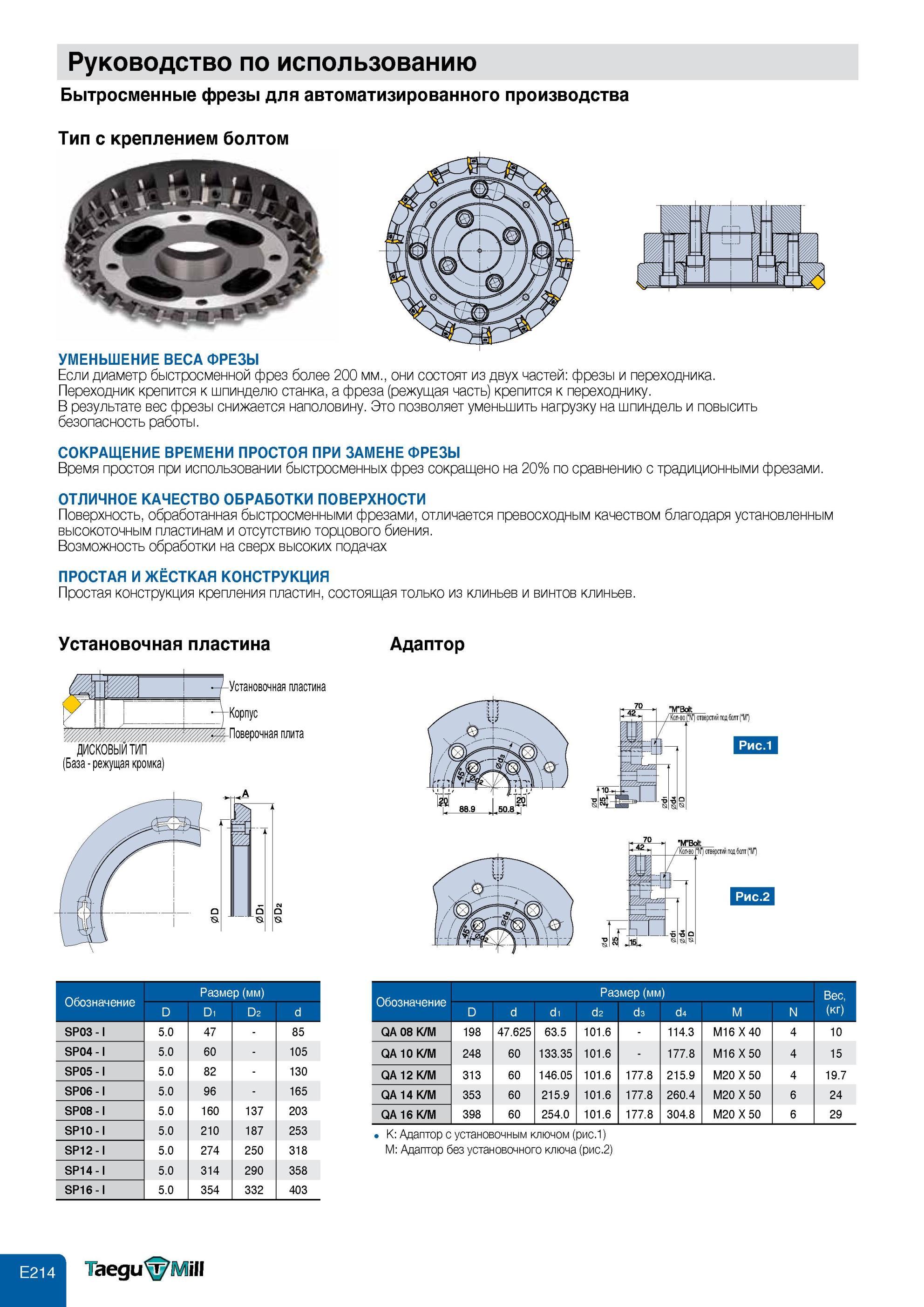

Если диаметр быстросменной сборной торцевой фрезы Taegutec с твердосплавными режущими сменными пластинами превышает 200 мм., то она состоит из двух частей, фрезы и переходника. Переходник крепится к шпинделю станка, а фреза (режущая часть) крепится к переходнику. В результате вес фрезы снижается наполовину. Это позволяет уменьшить нагрузку на шпиндель и повысить безопасность работы. сокращение времени простоя при замене фрезы Время простоя при использовании быстросменных фрез сокращено на 20% по сравнению с традиционными фрезами. отличное качество обработки поверхности Поверхность, обработанная быстросменными фрезами, отличается превосходным качеством благодаря установленным высокоточным пластинам и отсутствию торцового биения. Возможность обработки на сверх высоких подачах простая и жёсткая конструкция Простая конструкция крепления пластин, состоящая только из клиньев и винтов клиньев. Размер (мм) D D1 D2 d SP03 - I 5.0 47 - 85 SP04- I 5.0 60 - 105 SP05 - I 5.0 82 - 130 SP06- I 5.0 96 - 165 SP08- I 5.0 160 137 203 SP10 - I 5.0 210 187 253 SP12 - I 5.0 274 250 318 SP14 - I 5.0 314 290 358 SP16 - I 5.0 354 332 403 Размер (мм) Вес, D d d1 d2 d3 d4 M N (кг) QA 08 K/M 198 47.625 63.5 101.6 - 114.3 M16 X 40 4 10 QA 10 K/M 248 60 133.35 101.6 - 177.8 M16 X 50 4 15 QA 12 K/M 313 60 146.05 101.6 177.8 215.9 M20 X 50 4 19.7 QA 14 K/M 353 60 215.9 101.6 177.8 260.4 M20 X 50 6 24 QA 16 K/M 398 60 254.0 101.6 177.8 304.8 M20 X 50 6 29 К Адаптор с установочным ключом (рис.1) M Адаптор без установочного ключа (рис.2) Установочная пластина Адаптор /Установочная пластина Корпус Поверочная плита ДИСКОВЫЙ ТИП (База - режущая кромка) Фрезерование Фрезы со сменными режущими пластинами Руководство по использованию Быстросменные фрезы для автоматизированного производства Тип с креплением б Руководство по использованию Быстросменные фрезы для автоматизированного производства Тип с креплением болтом УМЕНЬШЕНИЕ ВЕСА ФРЕЗы
