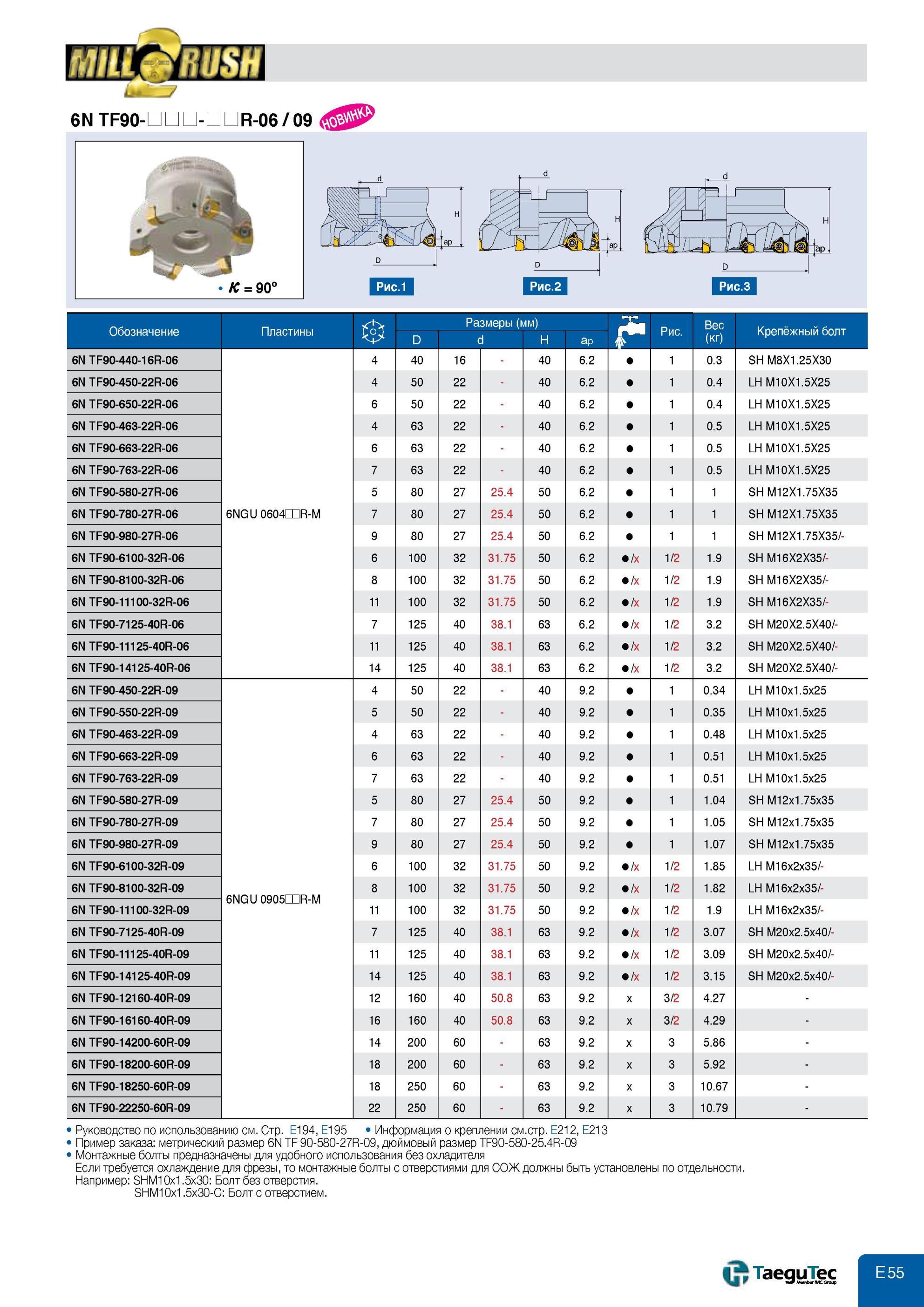

Фрезерование Фреза Taegutec со сменными режущими твердосплавными пластинами Главный угол в плане 90 градусов Обозначение позиции Размеры крепление торцево

Фрезерование Фреза Taegutec со сменными режущими твердосплавными пластинами Главный угол в плане 90 градусов Обозначение позиции Размеры крепление торцевой на оправ 6N TF90-&R-06 / 09 m K = 90° Обозначение Пластины D Размеры (мм) d H ap ft Рис. Вес (кг) Крепёжный болт 6N TF90-440-16R-06 6NGU 0604CDR-M 4 40 16 - 40 6.2 1 0.3 SH M8X1.25X30 6N TF90-450-22R-06 4 50 22 - 40 6.2 1 0.4 LH M10X1.5X25 6N TF90-650-22R-06 6 50 22 - 40 6.2 1 0.4 LH M10X1.5X25 6N TF90-463-22R-06 4 63 22 - 40 6.2 1 0.5 LH M10X1.5X25 6N TF90-663-22R-06 6 63 22 - 40 6.2 1 0.5 LH M10X1.5X25 6N TF90-763-22R-06 7 63 22 - 40 6.2 1 0.5 LH M10X1.5X25 6N TF90-580-27R-06 5 80 27 25.4 50 6.2 1 1 SH M12X1.75X35 6N TF90-780-27R-06 7 80 27 25.4 50 6.2 1 1 SH M12X1.75X35 6N TF90-980-27R-06 9 80 27 25.4 50 6.2 1 1 SH M12X1.75X35/- 6N TF90-6100-32R-06 6 100 32 31.75 50 6.2 /x 1/2 1.9 SH M16X2X35/- 6N TF90-8100-32R-06 8 100 32 31.75 50 6.2 /x 1/2 1.9 SH M16X2X35/- 6N TF90-11100-32R-06 11 100 32 31.75 50 6.2 /x 1/2 1.9 SH M16X2X35/- 6N TF90-7125-40R-06 7 125 40 38.1 63 6.2 /x 1/2 3.2 SH M20X2.5X40/- 6N TF90-11125-40R-06 11 125 40 38.1 63 6.2 /x 1/2 3.2 SH M20X2.5X40/- 6N TF90-14125-40R-06 14 125 40 38.1 63 6.2 /x 1/2 3.2 SH M20X2.5X40/- 6N TF90-450-22R-09 6NGU 0905CDR-M 4 50 22 - 40 9.2 1 0.34 LH M10x1.5x25 6N TF90-550-22R-09 5 50 22 - 40 9.2 1 0.35 LH M10x1.5x25 6N TF90-463-22R-09 4 63 22 - 40 9.2 1 0.48 LH M10x1.5x25 6N TF90-663-22R-09 6 63 22 - 40 9.2 1 0.51 LH M10x1.5x25 6N TF90-763-22R-09 7 63 22 - 40 9.2 1 0.51 LH M10x1.5x25 6N TF90-580-27R-09 5 80 27 25.4 50 9.2 1 1.04 SH M12x1.75x35 6N TF90-780-27R-09 7 80 27 25.4 50 9.2 1 1.05 SH M12x1.75x35 6N TF90-980-27R-09 9 80 27 25.4 50 9.2 1 1.07 SH M12x1.75x35 6N TF90-6100-32R-09 6 100 32 31.75 50 9.2 /x 1/2 1.85 LH M16x2x35/- 6N TF90-8100-32R-09 8 100 32 31.75 50 9.2 /x 1/2 1.82 LH M16x2x35/- 6N TF90-11100-32R-09 11 100 32 31.75 50 9.2 /x 1/2 1.9 LH M16x2x35/- 6N TF90-7125-40R-09 7 125 40 38.1 63 9.2 /x 1/2 3.07 SH M20x2.5x40/- 6N TF90-11125-40R-09 11 125 40 38.1 63 9.2 /x 1/2 3.09 SH M20x2.5x40/- 6N TF90-14125-40R-09 14 125 40 38.1 63 9.2 /x 1/2 3.15 SH M20x2.5x40/- 6N TF90-12160-40R-09 12 160 40 50.8 63 9.2 x 3/2 4.27 - 6N TF90-16160-40R-09 16 160 40 50.8 63 9.2 x 3/2 4.29 - 6N TF90-14200-60R-09 14 200 60 - 63 9.2 x 3 5.86 - 6N TF90-18200-60R-09 18 200 60 - 63 9.2 x 3 5.92 - 6N TF90-18250-60R-09 18 250 60 - 63 9.2 x 3 10.67 - 6N TF90-22250-60R-09 22 250 60 - 63 9.2 x 3 10.79 - Руководство по использованию см. Стр. E194, E195 Информация о креплении см.стр. E212, E213 Пример заказа метрический размер 6N TF 90-580-27R-09, дюймовый размер TF90-580-25.4R-09 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть установлены по отдельности. Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-& Болт с отверстием.
