Фрезерование Фреза Taegutec со сменными режущими твердосплавными пластинами Главный угол в плане 90 градусов Обозначение позиции Размеры гладкий цилиндрич Каталог TAEGUTEC 2013 Инструмент и оснастка Стр. E53 0521 Lab2u

Обновлено 2020-04-11 06:58:55

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

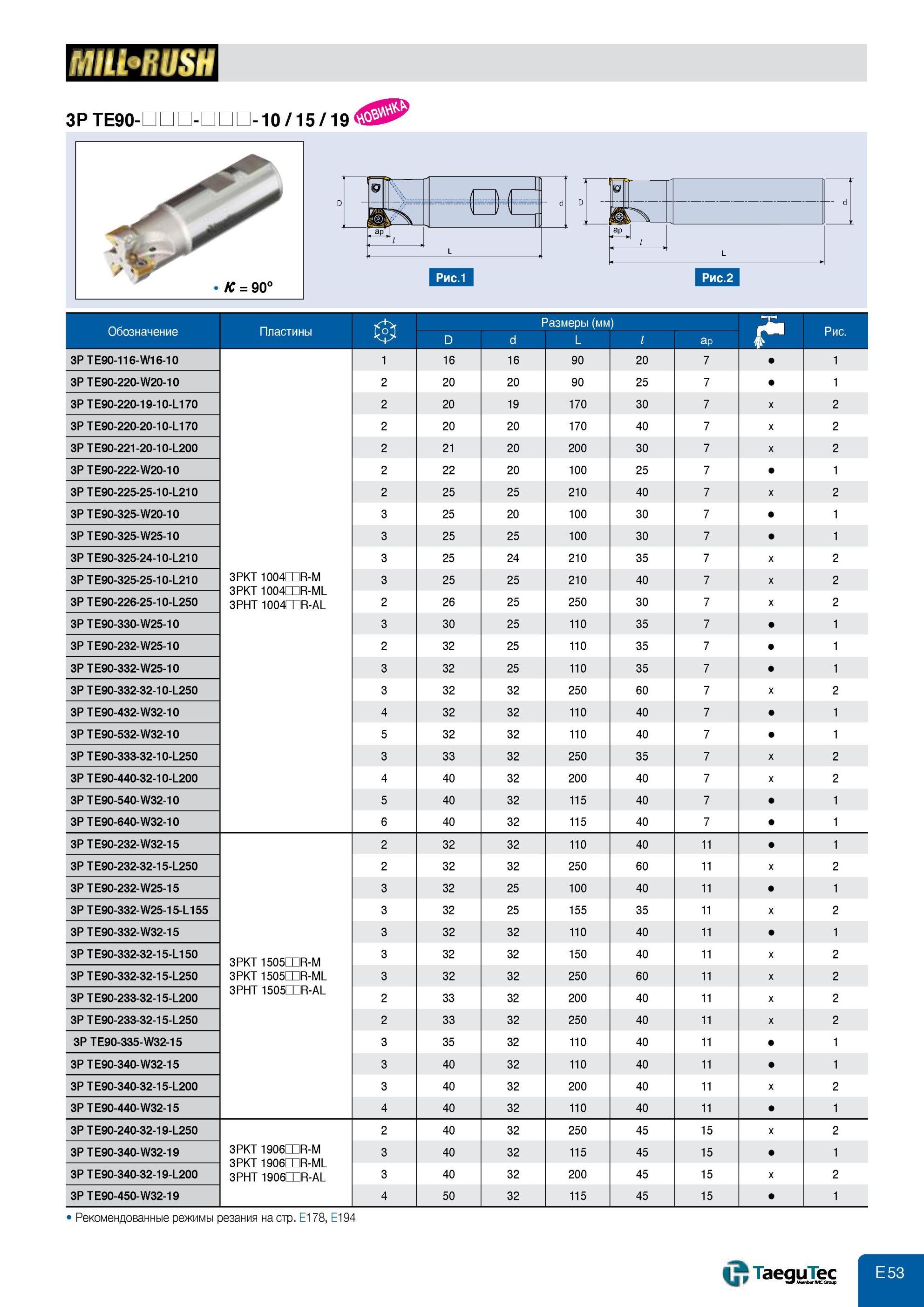

521 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E53
Фрезерование Фреза Taegutec со сменными режущими твердосплавными пластинами Главный угол в плане 90 градусов Обозначение позиции Размеры гладкий цилиндрич Фрезерование Фреза Taegutec со сменными режущими твердосплавными пластинами Главный угол в плане 90 градусов Обозначение позиции Размеры гладкий цилиндрический хвос TE90-&&10 / 15 / 19 Размеры (мм) JZm D d L ap Рис. 3P TE90-116-W16-10 3PKT 1004CDR-M 3PKT 1004CDR-ML 3PHT 100CDR-AL 1 16 16 90 20 7 1 3P TE90-220-W20-10 2 20 20 90 25 7 1 3P TE90-220-19-10-L170 2 20 19 170 30 7 x 2 3P TE90-220-20-10-L170 2 20 20 170 40 7 x 2 3P TE90-221-20-10-L200 2 21 20 200 30 7 x 2 3P TE90-222-W20-10 2 22 20 100 25 7 1 3P TE90-225-25-10-L210 2 25 25 210 40 7 x 2 3P TE90-325-W20-10 3 25 20 100 30 7 1 3P TE90-325-W25-10 3 25 25 100 30 7 1 3P TE90-325-24-10-L210 3 25 24 210 35 7 x 2 3P TE90-325-25-10-L210 3 25 25 210 40 7 x 2 3P TE90-226-25-10-L250 2 26 25 250 30 7 x 2 3P TE90-330-W25-10 3 30 25 110 35 7 1 3P TE90-232-W25-10 2 32 25 110 35 7 1 3P TE90-332-W25-10 3 32 25 110 35 7 1 3P TE90-332-32-10-L250 3 32 32 250 60 7 x 2 3P TE90-432-W32-10 4 32 32 110 40 7 1 3P TE90-532-W32-10 5 32 32 110 40 7 1 3P TE90-333-32-10-L250 3 33 32 250 35 7 x 2 3P TE90-440-32-10-L200 4 40 32 200 40 7 x 2 3P TE90-540-W32-10 5 40 32 115 40 7 1 3P TE90-640-W32-10 6 40 32 115 40 7 1 3P TE90-232-W32-15 3PKT 1505CDR-M 3PKT 1505CDR-ML 3PHT 1505CDR-AL 2 32 32 110 40 11 1 3P TE90-232-32-15-L250 2 32 32 250 60 11 x 2 3P TE90-232-W25-15 3 32 25 100 40 11 1 3P TE90-332-W25-15-L155 3 32 25 155 35 11 x 2 3P TE90-332-W32-15 3 32 32 110 40 11 1 3P TE90-332-32-15-L150 3 32 32 150 40 11 x 2 3P TE90-332-32-15-L250 3 32 32 250 60 11 x 2 3P TE90-233-32-15-L200 2 33 32 200 40 11 x 2 3P TE90-233-32-15-L250 2 33 32 250 40 11 x 2 3P TE90-335-W32-15 3 35 32 110 40 11 1 3P TE90-340-W32-15 3 40 32 110 40 11 1 3P TE90-340-32-15-L200 3 40 32 200 40 11 x 2 3P TE90-440-W32-15 4 40 32 110 40 11 1 3P TE90-240-32-19-L250 3PKT 1906CDR-M 3PKT 1906CDR-ML 3PHT 1906CDR-AL 2 40 32 250 45 15 x 2 3P TE90-340-W32-19 3 40 32 115 45 15 1 3P TE90-340-32-19-L200 3 40 32 200 45 15 x 2 3P TE90-450-W32-19 4 50 32 115 45 15 1 Рекомендованные режимы резания на стр. E178, E194 Рис.1 Рис.2
