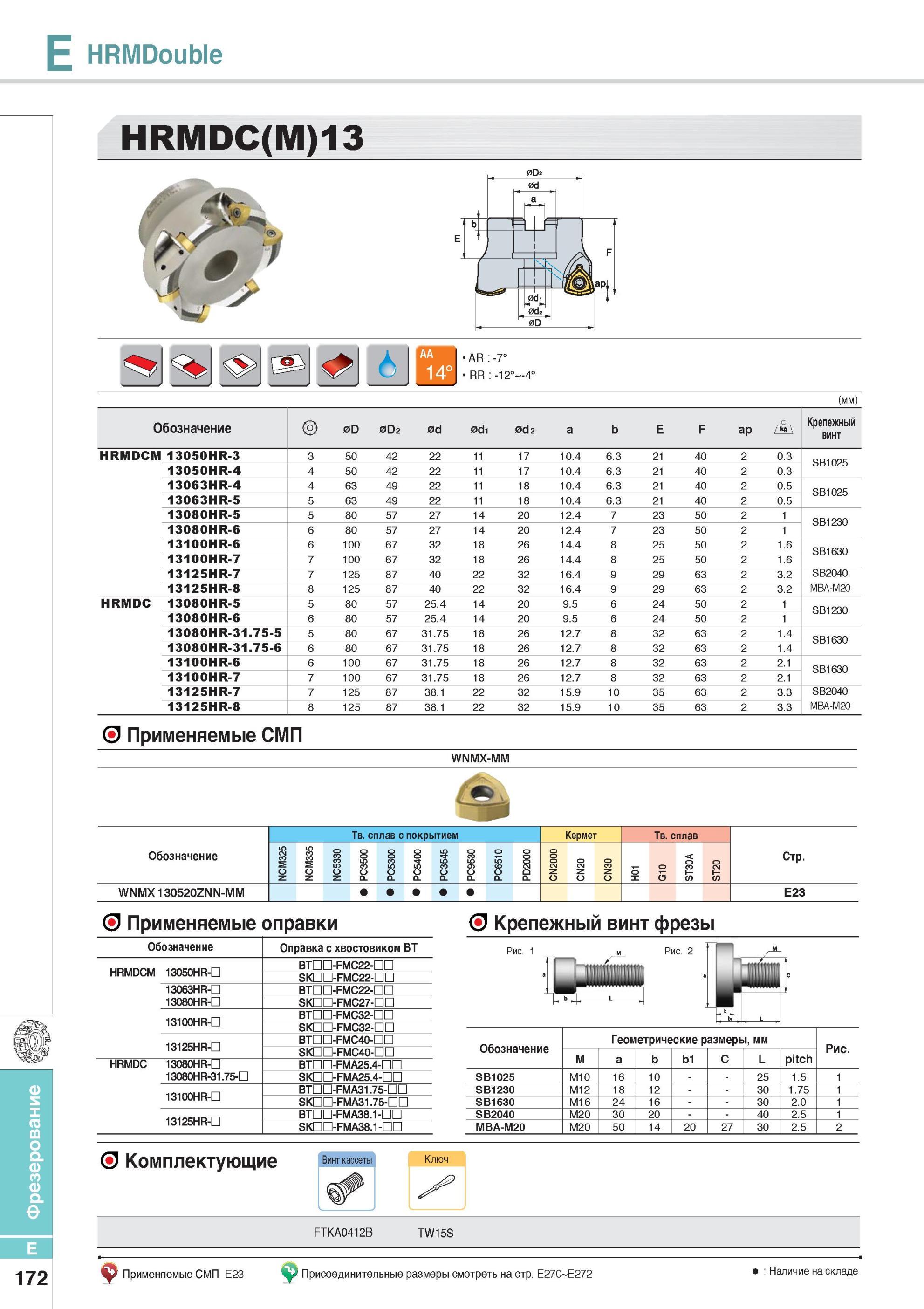

Фрезерный инструмент Кермет Твердый сплав Фрезерование HRMDouble HRMDC(M)13 Фрезы Korloy со сменными режущими пластинами _ NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 AR -7° RR -12° 4° О Применяемые СМП WNMX-MM Твердый сплав с покрытием Обозначение NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 WNMX130520ZNN-MM О Применяемые оправки Обозначение Оправка с хвостовиком BT HRMDCM 13050HR-D BTDD-FMC22-nn SKHD-FMC22-CD 13063HR-D 13080HR-D ВТПП-РМС22-ПП SKCD-FMC27-IID 13100HR-D BTHD-FMC32-IIO SKHD-FMC32-CD 13125HR-D BTDn-FMC40-nn SKCD-FMC40-IID HRMDC 13080HR-D 13080HR-31,75-П BTDn-FMA25.4-nn SKDD-FMA25.4-nn 13100HR-D BTDD-FMA31.75-ED SKDD-FMA31.75-IH 13125HR-D BTDD-FMA38.1 SKDD-FMA38.1 О Крепежный винт фрезы L- /СТ.. (мм) Обозначение 0D 0D2 0d 0d1 0d2 a b E F ap Крепежный винт HRMDCM 13050HR-3 3 50 42 22 11 17 10.4 6.3 21 40 2 0.3 SB1025 13050HR-4 4 50 42 22 11 17 10.4 6.3 21 40 2 0.3 13063HR-4 4 63 49 22 11 18 10.4 6.3 21 40 2 0.5 SB1025 13063HR-5 5 63 49 22 11 18 10.4 6.3 21 40 2 0.5 13080HR-5 5 80 57 27 14 20 12.4 7 23 50 2 1 SB1230 13080HR-6 6 80 57 27 14 20 12.4 7 23 50 2 1 13100HR-6 6 100 67 32 18 26 14.4 8 25 50 2 1.6 SB1630 13100HR-7 7 100 67 32 18 26 14.4 8 25 50 2 1.6 13125HR-7 7 125 87 40 22 32 16.4 9 29 63 2 3.2 SB2040 13125HR-8 8 125 87 40 22 32 16.4 9 29 63 2 3.2 MBA-M20 HRMDC 13080HR-5 5 80 57 25.4 14 20 9.5 6 24 50 2 1 SB1230 13080HR-6 6 80 57 25.4 14 20 9.5 6 24 50 2 1 13080HR-31.75-5 5 80 67 31.75 18 26 12.7 8 32 63 2 1.4 SB1630 13080HR-31.75-6 6 80 67 31.75 18 26 12.7 8 32 63 2 1.4 13100HR-6 6 100 67 31.75 18 26 12.7 8 32 63 2 2.1 SB1630 13100HR-7 7 100 67 31.75 18 26 12.7 8 32 63 2 2.1 13125HR-7 7 125 87 38.1 22 32 15.9 10 35 63 2 3.3 SB2040 13125HR-8 8 125 87 38.1 22 32 15.9 10 35 63 2 3.3 MBA-M20 Стр. E23 Обозначение Геометрические размеры, мм Рис. M a b b1 C L pitch SB1025 M10 16 10 - 25 1.5 1 SB1230 M12 18 12 - 30 1.75 1 SB1630 M16 24 16 - 30 2.0 1 SB2040 M20 30 20 - 40 2.5 1 MBA-M20 M20 50 14 20 27 30 2.5 2 О Комплектующие Винт кассеты Ключ FTKA0412B TW15S 172 Применяемые СМП E23 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе Рис. 2 E
