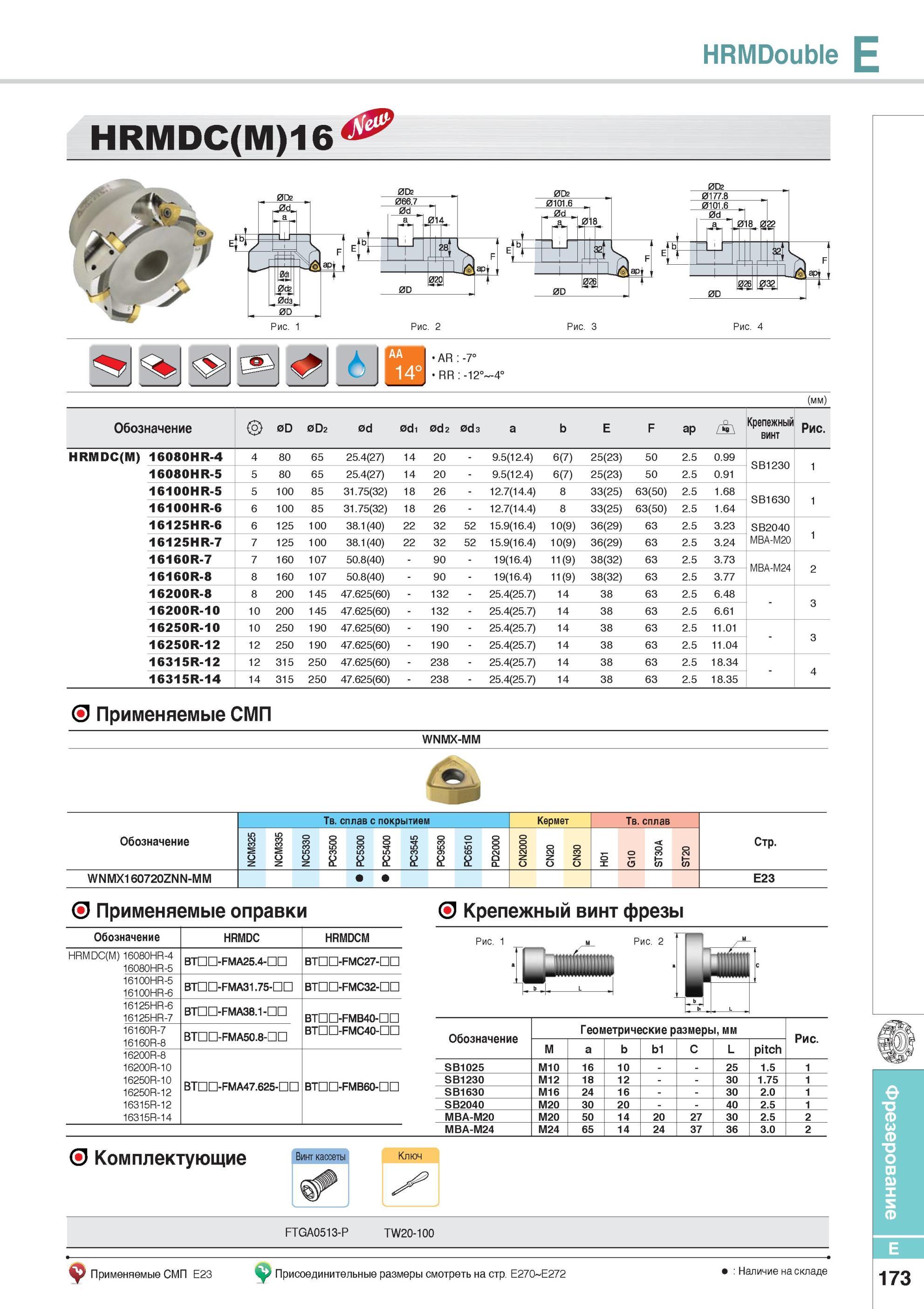

Фрезерный инструмент HRMDouble HRMDC(M)16 Фрезы Korloy со сменными режущими пластинами _ NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 0Dz 0<Л 0d2 . 0d3 apj 020 apj 0101.6 0d 018 0177.8 0d apt Рис. 1 Рис. 2 Рис. 3 Рис. 4 AR -7° RR -12° -4° (мм) Обозначение 0D 0D2 0d 0d1 0d2 0d3 a b E F ap Крепежный винт Рис. HRMDC(M) 16080HR-4 4 80 65 25.4(27) 14 20 9.5(12.4) 6(7) 25(23) 50 2.5 0.99 SB1230 16080HR-5 5 80 65 25.4(27) 14 20 9.5(12.4) 6(7) 25(23) 50 2.5 0.91 1 16100HR-5 5 100 85 31.75(32) 18 26 12.7(14.4) 8 33(25) 63(50) 2.5 1.68 SB1630 16100HR-6 6 100 85 31.75(32) 18 26 12.7(14.4) 8 33(25) 63(50) 2.5 1.64 1 16125HR-6 6 125 100 38.1(40) 22 32 52 15.9(16.4) 10(9) 36(29) 63 2.5 3.23 SB2040 16125HR-7 7 125 100 38.1(40) 22 32 52 15.9(16.4) 10(9) 36(29) 63 2.5 3.24 MBA-M20 1 16160R-7 7 160 107 50.8(40) 90 19(16.4) 11(9) 38(32) 63 2.5 3.73 MBA-M24 2 16160R-8 8 160 107 50.8(40) 90 19(16.4) 11(9) 38(32) 63 2.5 3.77 16200R-8 8 200 145 47.625(60) 132 25.4(25.7) 14 38 63 2.5 6.48 3 16200R-10 10 200 145 47.625(60) 132 25.4(25.7) 14 38 63 2.5 6.61 16250R-10 10 250 190 47.625(60) 190 25.4(25.7) 14 38 63 2.5 11.01 3 16250R-12 12 250 190 47.625(60) 190 25.4(25.7) 14 38 63 2.5 11.04 16315R-12 12 315 250 47.625(60) 238 25.4(25.7) 14 38 63 2.5 18.34 4 16315R-14 14 315 250 47.625(60) 238 25.4(25.7) 14 38 63 2.5 18.35 О Применяемые СМП WNMX-MM Твердый сплав с покрытием Кермет Твердый сплав Обозначение 25 35 0 5 32 33 3 4 3 1 0 ЮСО ггюсоююсоотсоод 0 0 Z Z Z CCC 1- О О 1- H G ST ST Стр. WNMX160720ZNN-MM E23 О Применяемые оправки О Крепежный винт фрезы Обозначение HRMDC HRMDCM HRMDC(M) 16080HR-4 16080HR-5 BTDD-FMA25.4-nn ВТПП-РМС27-ПП 16100HR-5 16100HR-6 BTED-FMA31.75-IH BTDn-FMC32-nn 16125HR-6 16125HR-7 BTDD-FMA38.1 BTDD-FMB40-nn 16160R-7 16160R-8 BTCD-FMA50.8-CD BTHD-FMC40-IIO 16200R-8 16200R-10 16250R-10 16250R-12 16315R-12 16315R-14 BTnn-FMA47.625-DD BTDn-FMB60-nn Обозначение Геометрические размеры, мм Рис. M a b b1 C L pitch SB1025 M10 16 10 25 1.5 1 SB1230 M12 18 12 30 1.75 1 SB1630 M16 24 16 30 2.0 1 SB2040 M20 30 20 40 2.5 1 MBA-M20 M20 50 14 20 27 30 2.5 2 MBA-M24 M24 65 14 24 37 36 3.0 2 О Комплектующие Винт кассеты Ключ FTGA0513-P TW20-100 /Применяемые СМП E23 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе 173 Рис. 1 Рис. 2 Фрезерование
