Фрезерные режущие сменные пластины Pramet Геометрия СМП

Фрезерные режущие сменные пластины Pramet Геометрия СМП

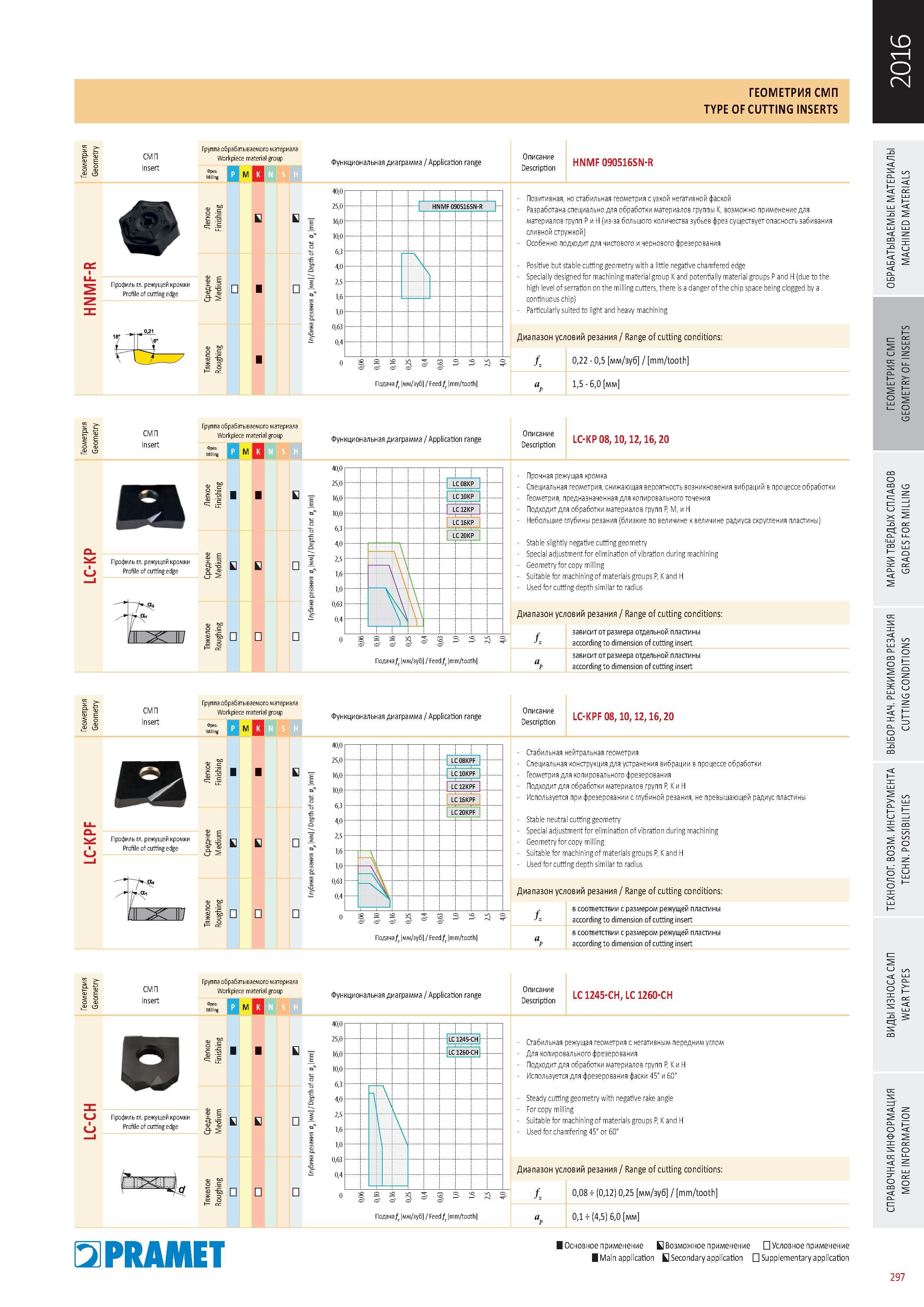

Фрезерные режущие сменные пластины Pramet Геометрия СМП _ TYPE OF CUTTING INSERTS Группа обрабатываемого материала СМП Workpiece material group Insert p M N S h Функциональная диаграмма / Application range 031 TTj H HNMF 090516SN-R 40. 0 25.0 16.0 10,0 6,3 4,0 2 5 16 1 6 3 о 4 о = Подача мм/зуб / Feed mm/tooth Описание Description HNMF 090516SN-R Позитивная, но стабильная геометрия с узкой негативной фаской Разработана специально для обработки материалов группы K, возможно применение для материалов групп P и H (из-за большого количества зубьев фрез существует опасность забивания сливной стружкой) Особенно подходит для чистового и чернового фрезерования Positive but stable cutting geometry with a little negative chamfered edge Specially designed for machining material group K and potentially material groups P and H (due to the high level of serration on the milling cutters, there is a danger of the chip space being clogged by a continuous chip) Particularly suited to light and heavy machining Диапазон условий резания / Range of cutting conditions fz 0,22 0,5 мм/зуб / mm/tooth 1,5 6,0 мм i s i 3 H s I СМП Insert о материала Workpiece material group ME, p ;r- 1 l N S h Функциональная диаграмма / Application range Описание Description LC-KP 08, 10, 12, 16, 20 Прочная режущая кромка Специальная геометрия, снижающая вероятность возникновения вибраций в процессе обработки Геометрия, предназначенная для копировального точения Подходит для обработки материалов групп P, M, и H Небольшие глубины резания (близкие по величине к величине радиуса скругления пластины) Stable slightly negative cutting geometry Special adjustment for elimination of vibration during machining Geometry for copy milling Suitable for machining of materials groups P, K and H Used for cutting depth similar to radius Диапазон условий резания / Range of cutting conditions зависит от размера отдельной пластины according to dimension of cutting insert зависит от размера отдельной пластины according to dimension of cutting insert E H I атываемого материала ece material group I M N S h in fiSE- H" Ух 17 Функциональная диаграмма / Application range LC 0,10 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 Описание Description LC-KPF 08, 10, 12, 16, 20 Стабильная нейтральная геометрия Специальная конструкция для устранения вибрации в процессе обработки Геометрия для копировального фрезерования Подходит для обработки материалов групп P, K и H Используется при фрезеровании с глубиной резания, не превышающей радиус пластины Stable neutral cutting geometry Special adjustment for elimination of vibration during machining Geometry for copy milling Suitable for machining of materials groups P, K and H Used for cutting depth similar to radius Диапазон условий резания / Range of cutting conditions в соответствии с размером режущей пластины according to dimension of cutting insert в соответствии с размером режущей пластины according to dimension of cutting insert 55 5 о и I и u I k N S h Функциональная диаграмма / Application range 10.0 6, 3 4.0 2.5 1.6 1.0 -0,63 -0,4 LC 1245-CH LC 1260-CH 0 0,06 0,10 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 Подача мм/зуб / Feed mm/tooth Описание Description LC 1245-CH, LC 1260-CH Стабильная режущая геометрия с негативным передним углом Для копировального фрезерования Подходит для обработки материалов групп P, K и H Используется для фрезерования фаски 45° и 60° Steady cutting geometry with negative rake angle For copy milling Suitable for machining of materials groups P, K and H Used for chamfering 45° or 60° Диапазон условий резания / Range of cutting conditions 0,08 (0,12) 0,25 мм/зуб / mm/tooth 0,1 (4,5) 6,0 мм i a 40,0 16,0 a Pramet I Основное применение Возможное применение Условное применение I Main application В Secondary application Supplementary application 297
