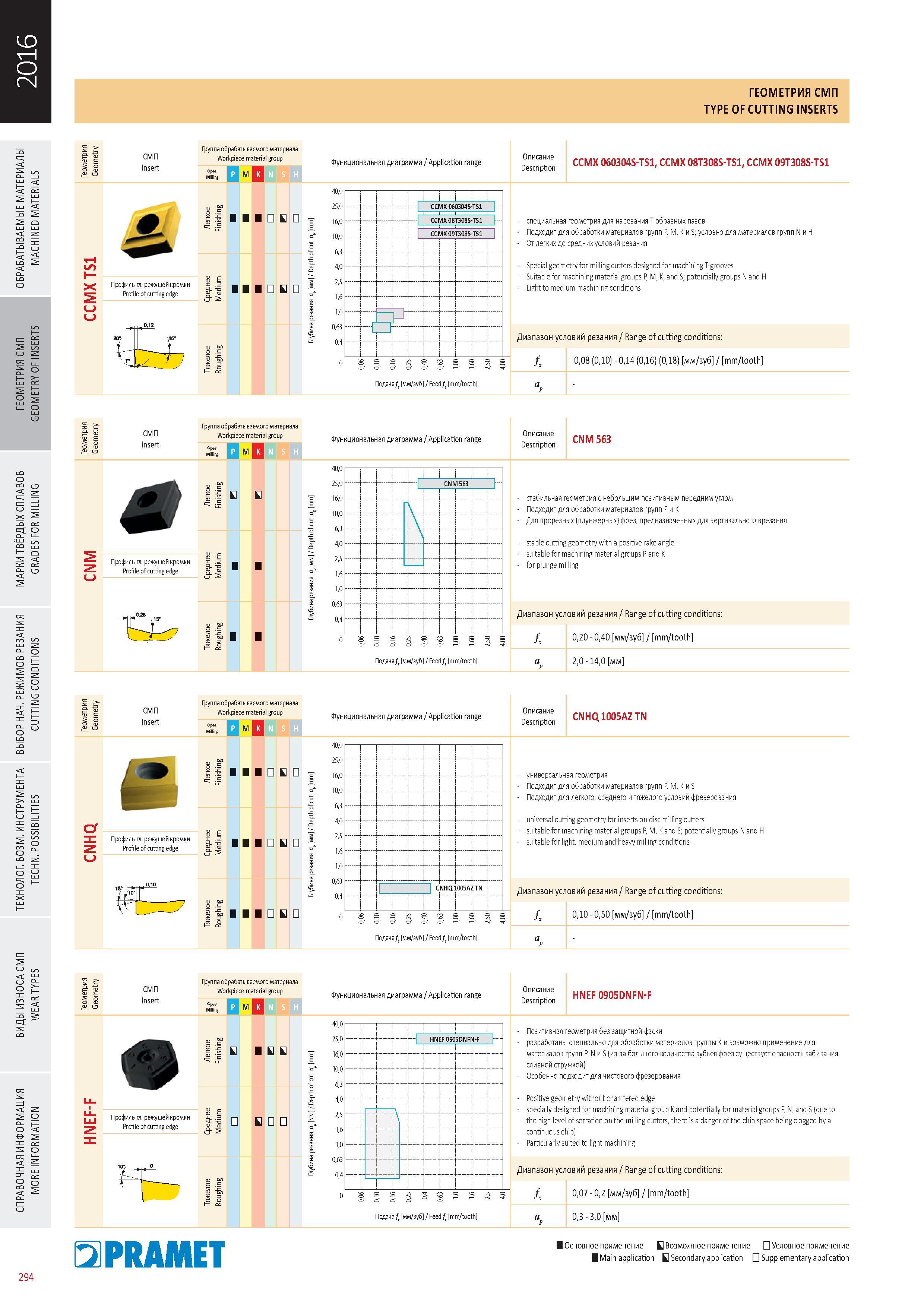

Фрезерные режущие сменные пластины Pramet Геометрия СМП _ TYPE OF CUTTING INSERTS СМП Insert Группа обрабатываемого материала Workpiece material group Функциональная диаграмма / Application range 16 0 100 6 3 4 0 2 5 1 6 1 о O 63 о 4 CCMX 060304S-TS1 С CCMX 08T308S-TS1 CCMX 09T308S-TS1 0 0,06 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 4,00 Подача мм/зуб / Feed mm/tooth Описание Description CCMX 060304S-TS1, CCMX 08T308S-TS1, CCMX 09T308S-TS1 специальная геометрия для нарезания Т-образных пазов Подходит для обработки материалов групп P, M, K и S; условно для материалов групп N и H От легких до средних условий резания Special geometry for milling cutters designed for machining T-grooves Suitable for machining material groups P, M, K, and S; potentially groups N and H Light to medium machining conditions Диапазон условий резания / Range of cutting conditions fz 0,08 (0,10) 0,14 (0,16) (0,18) мм/зуб / mm/tooth E СМП Insert Группа обрабатываемого материала Workpiece material group 1 l N S h ;r- Функциональная диаграмма / Application range 4, 0 25 0 16 о 6 4 о 2 5 1 6 1 6; о 4 1 1 563 1 0,25 0,40 0,63 1,00 1,60 2,50 4,00 Описание Description CNM 563 стабильная геометрия с небольшим позитивным передним углом Подходит для обработки материалов групп P и K Для прорезных (плунжерных) фрез, предназначенных для вертикального врезания e cutting geometry with a positive rake angle e for machining material groups P and K for plunge milling Диапазон условий резания / Range of cutting conditions fz 0,20 0,40 мм/зуб / mm/tooth 2,0 14,0 мм is si ё Jl cr I Профиль атываемого материала ece material group X N M W N S h .4, о Jill ПНИ ,6 ,, II Функциональная диаграмма / Application range :=:гки j t I 4 о 2 5 1 6 1 63 о 4 CNHQ 0 0,06 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 4,00 Описание Description CNHQ 1005AZ TN универсальная геометрия Подходит для обработки материалов групп P, M, K и S Подходит для легкого, среднего и тяжелого условий фрезерования universal cutting geometry for inserts on disc milling cutters suitable for machining material groups P, M, K and S; potentially groups N and H suitable for light, medium and heavy milling conditions Диапазон условий резания / Range of cutting conditions fz 0,10 0,50 мм/зуб / mm/tooth 2 sz cc Г- U H H Функциональная диаграмма / Application range 16,0 10,06, 3 -4,02,5 -1,61,00,63 -0,4- 0 0,06 0,10 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 Подача мм/зуб / Feed mm/tooth Описание Description HNEF 0905DNFN-F Позитивная геометрия без защитной фаски разработаны специально для обработки материалов группы K и возможно применение для материалов групп P, N и S (из-за большого количества зубьев фрез существует опасность забивания сливной стружкой) Особенно подходит для чистового фрезерования Positive geometry without chamfered edge specially designed for machining material group K and potentially for material groups P, N, and S (due to the high level of serration on the milling cutters, there is a danger of the chip space being clogged by a continuous chip) Particularly suited to light machining Диапазон условий резания / Range of cutting conditions fz 0,07 0,2 мм/зуб / mm/tooth 0,3 3,0 мм Pramet I Основное применение Возможное применение Условное применение I Main application В Secondary application Supplementary application 40,0 10,0 a 40,0 of cutting a 294
