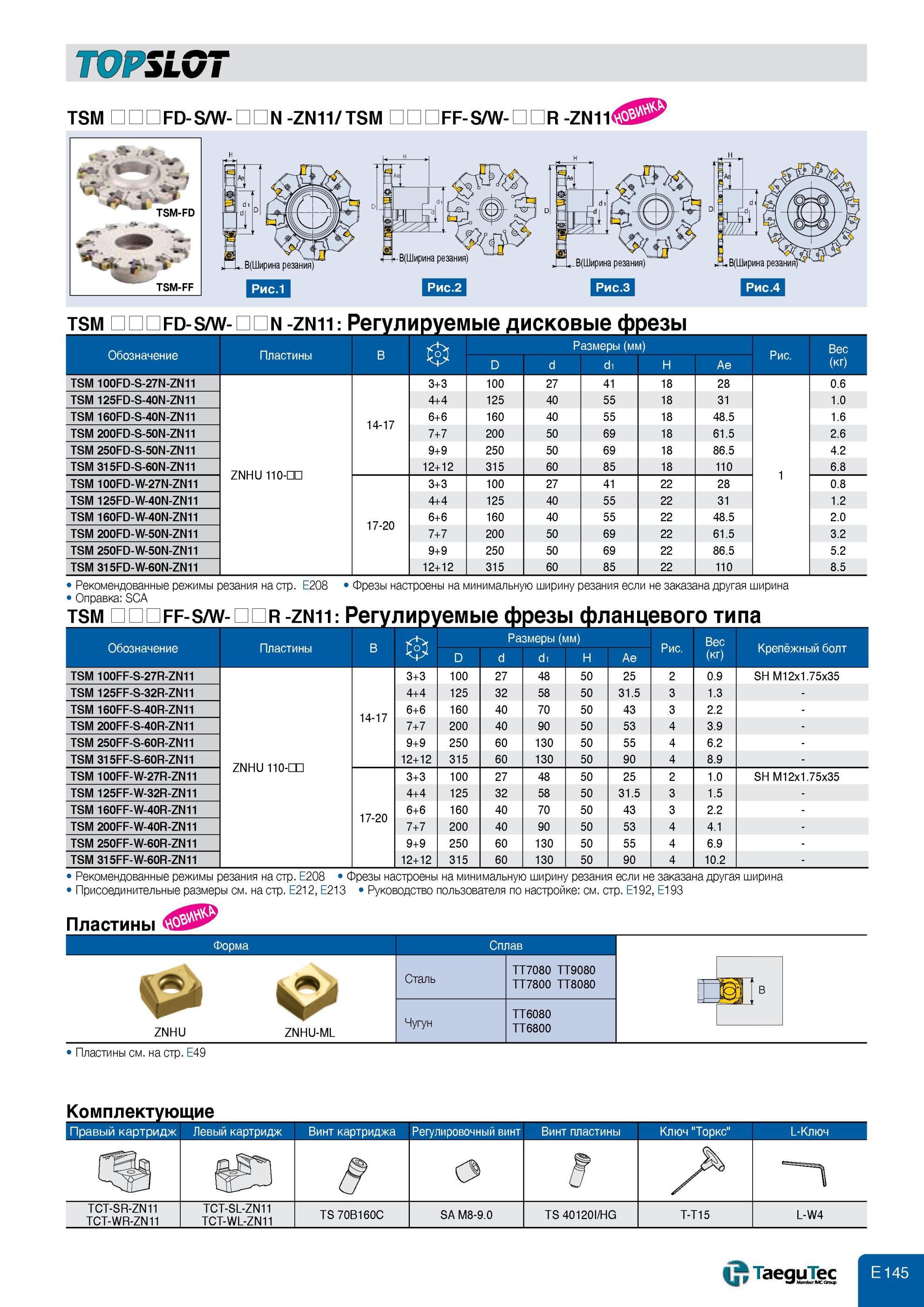

Фреза Taegutec со сменными режущими твердосплавными пластинами TOPSLOT Обозначение позиции Размеры Регулируемые дисковые фрезы трехсторонняя насадная флан

Фреза Taegutec со сменными режущими твердосплавными пластинами TOPSLOT Обозначение позиции Размеры Регулируемые дисковые фрезы трехсторонняя насадная фланцевого тип TSM FD-S/W-N -ZN11/TSM FF-S/W-R -ZN11 tsm fd-s/w-n -ZN11 Регулируемые дисковые фрезы Обозначение Пластины B D Размеры (мм) d d1 H Рис. Ae Вес (кг) TSM 100FD-S-27N-ZN11 3+3 100 27 41 18 28 0.6 TSM 125FD-S-40N-ZN11 4+4 125 40 55 18 31 1.0 TSM 160FD-S-40N-ZN11 14-17 6+6 160 40 55 18 48.5 1.6 TSM 200FD-S-50N-ZN11 7+7 200 50 69 18 61.5 2.6 TSM 250FD-S-50N-ZN11 9+9 250 50 69 18 86.5 4.2 TSM 315FD-S-60N-ZN11 ZNHU 110-Ш 12+12 315 60 85 18 110 1 6.8 TSM 100FD-W-27N-ZN11 3+3 100 27 41 22 28 0.8 TSM 125FD-W-40N-ZN11 4+4 125 40 55 22 31 1.2 TSM 160FD-W-40N-ZN11 17-20 6+6 160 40 55 22 48.5 2.0 TSM 200FD-W-50N-ZN11 7+7 200 50 69 22 61.5 3.2 TSM 250FD-W-50N-ZN11 9+9 250 50 69 22 86.5 5.2 TSM 315FD-W-60N-ZN11 12+12 315 60 85 22 110 8.5 Рекомендованные режимы резания на стр. E208 Оправка SCA TSM FF-S/W-R -ZN11 Фрезы настроены на минимальную ширину резания если не заказана другая ширина Регулируемые фрезы фланцевого типа Обозначение Пластины В D Размеры (мм) d d1 H Ae Рис. Вес (кг) Крепёжный болт TSM 100FF-S-27R-ZN11 ZNHU 110-Ш 14-17 3+3 100 27 48 50 25 2 0.9 SH M12x1.75x35 TSM 125FF-S-32R-ZN11 4+4 125 32 58 50 31.5 3 1.3 - TSM 160FF-S-40R-ZN11 6+6 160 40 70 50 43 3 2.2 - TSM 200FF-S-40R-ZN11 7+7 200 40 90 50 53 4 3.9 - TSM 250FF-S-60R-ZN11 9+9 250 60 130 50 55 4 6.2 - TSM 315FF-S-60R-ZN11 12+12 315 60 130 50 90 4 8.9 - TSM 100FF-W-27R-ZN11 17-20 3+3 100 27 48 50 25 2 1.0 SH M12x1.75x35 TSM 125FF-W-32R-ZN11 4+4 125 32 58 50 31.5 3 1.5 - TSM 160FF-W-40R-ZN11 6+6 160 40 70 50 43 3 2.2 - TSM 200FF-W-40R-ZN11 7+7 200 40 90 50 53 4 4.1 - TSM 250FF-W-60R-ZN11 9+9 250 60 130 50 55 4 6.9 - TSM 315FF-W-60R-ZN11 12+12 315 60 130 50 90 4 10.2 - Рекомендованные режимы резания на стр. E208 Фрезы настроены на минимальную ширину резания если не заказана другая ширина Присоединительные размеры см. на стр. E212, E213 Руководство пользователя по настройке см. стр. E192, E193 Пластины V ZNHU ZNHU-ML Сталь TT7080 TT9080 TT7800 TT8080 Чугун TT6080 TT6800 Пластины см. на стр. E49 Форма B Комплектующие Правый картридж Левый картридж Винт картриджа Регулировочный винт Винт пластины Ключ "Торкс" L-Ключ О TCT-SR-ZN11 TCT-WR-ZN11 TCT-SL-ZN11 TCT-WL-ZN11 TS70B160C SA M8-9.0 TS 40120I/HG T-T15 L-W4 Гй TaeguTec Member IMC чр-Y (Ширина резания) (Ширина резания)
