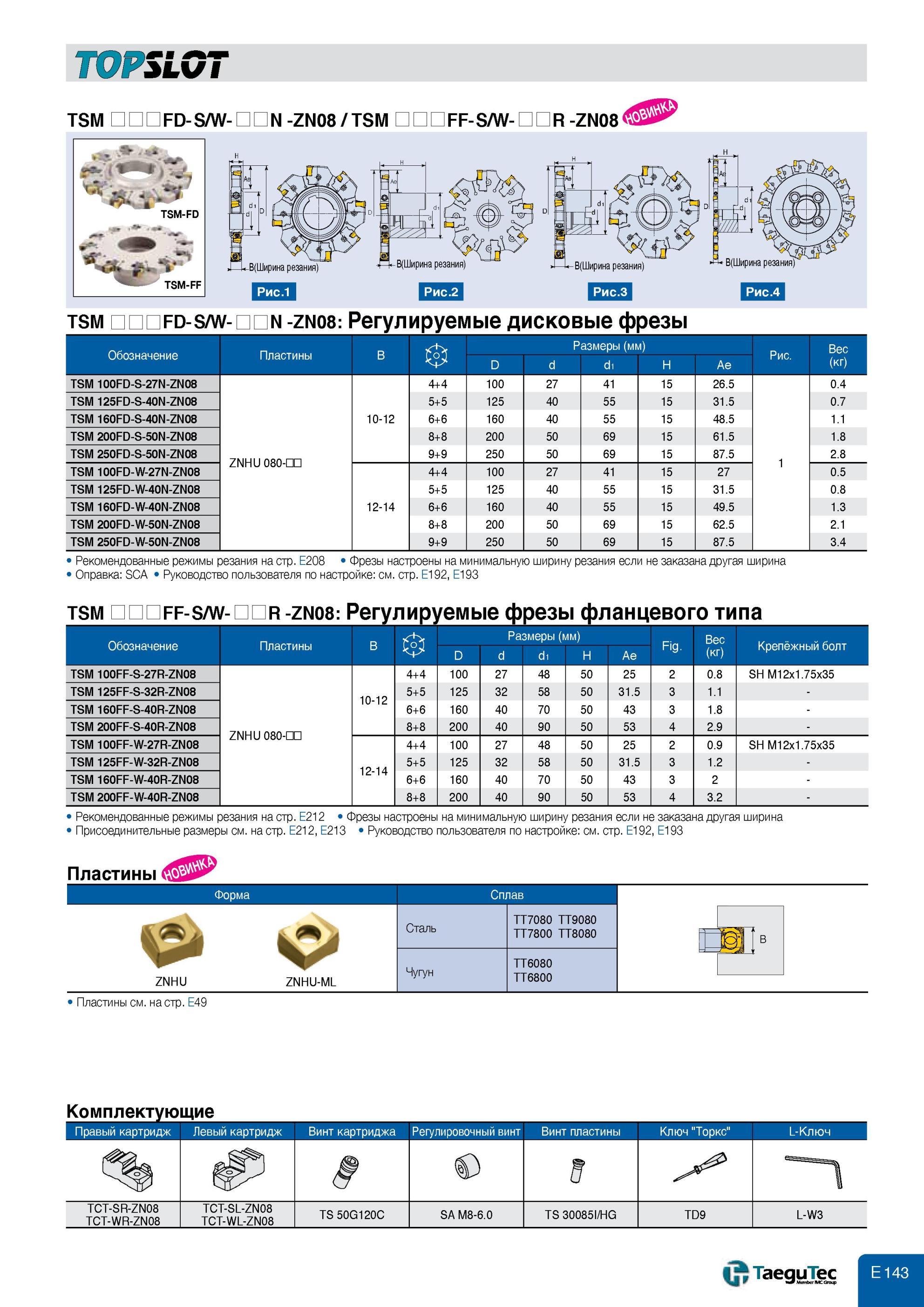

Фреза со сменными режущими твердосплавными пластинами Taegutec TOPSLOT Обозначение позиции Размеры Регулируемые дисковые фрезы трехсторонняя насадная режимы резания TSM FD-S/W- N -ZN08 / TSM FF-S/W- R -ZN08 tsm fd-s/w-n -ZN08 Регулируемые дисковые фрезы Размеры (мм) Вес Пластины B D d d1 H Ae Рис. (кг) TSM 100FD-S-27N-ZN08 4+4 100 27 41 15 26.5 0.4 TSM 125FD-S-40N-ZN08 5+5 125 40 55 15 31.5 0.7 TSM 160FD-S-40N-ZN08 10-12 6+6 160 40 55 15 48.5 1.1 TSM 200FD-S-50N-ZN08 8+8 200 50 69 15 61.5 1.8 TSM 250FD-S-50N-ZN08 ZNHU 080-Ш 9+9 250 50 69 15 87.5 1 2.8 TSM 100FD-W-27N-ZN08 4+4 100 27 41 15 27 0.5 TSM 125FD-W-40N-ZN08 5+5 125 40 55 15 31.5 0.8 TSM 160FD-W-40N-ZN08 12-14 6+6 160 40 55 15 49.5 1.3 TSM 200FD-W-50N-ZN08 8+8 200 5K 69 15 62.5 2.1 TSM 250FD-W-50N-ZN08 9+9 250 50 69 15 87.5 3.4 Рекомендованные режимы резания на стр. E208 Фрезы настроены на минимальную ширину резания если не заказана другая ширина Оправка SCA Руководство пользователя по настройке см. стр. E192, E193 tsm ff-s/w-r -ZN08 Регулируемые фрезы фланцевого типа Обозначение Пластины IB D Размеры (мм) d d1 H Ae Fig. Вес (кг) Крепёжный болт TSM 100FF-S-27R-ZN08 ZNHU 080-Ш 10-12 4+4 100 27 48 50 25 2 0.8 SH M12x1.75x35 TSM 125FF-S-32R-ZN08 5+5 125 32 58 50 31.5 3 1.1 - TSM 160FF-S-40R-ZN08 6+6 160 40 70 50 43 3 1.8 - TSM 200FF-S-40R-ZN08 8+8 200 40 90 50 53 4 e.9 - TSM 100FF-W-27R-ZN08 12-14 4+4 100 27 48 50 25 2 0.9 SH M12x1.75x35 TSM 125FF-W-32R-ZN08 5+5 125 32 58 50 31.5 3 1.2 - TSM 160FF-W-40R-ZN08 6+6 160 40 70 50 43 3 2 - TSM 200FF-W-40R-ZN08 8+8 200 40 90 50 53 4 3.2 - Рекомендованные режимы резания на стр. E212 Фрезы настроены на минимальную ширину резания если не заказана другая ширина Присоединительные размеры см. на стр. E212, E213 Руководство пользователя по настройке см. стр. E192, E193 Пластины ZNHU ZNHU-ML С таль TT7080 TT9080 TT7800 TT8080 Чугун TT6080 TT6800 1 Пластины см. на стр. E49 Комплектующие Правый картридж Левый картридж Винт картриджа Регулировочный винт Винт пластины Ключ "Торкс" L-Ключ в " 1 TCT-SR-ZN08 TCT-WR-ZN08 TCT-SL-ZN08 TCT-WL-ZN08 TS 50G120C SA M8-6.0 TS 30085I/HG TD9 L-W3 TaeguTec V F 0 Member IMC B (Ширина резания) Б(Ширина резания) Б(Ширина резания)
