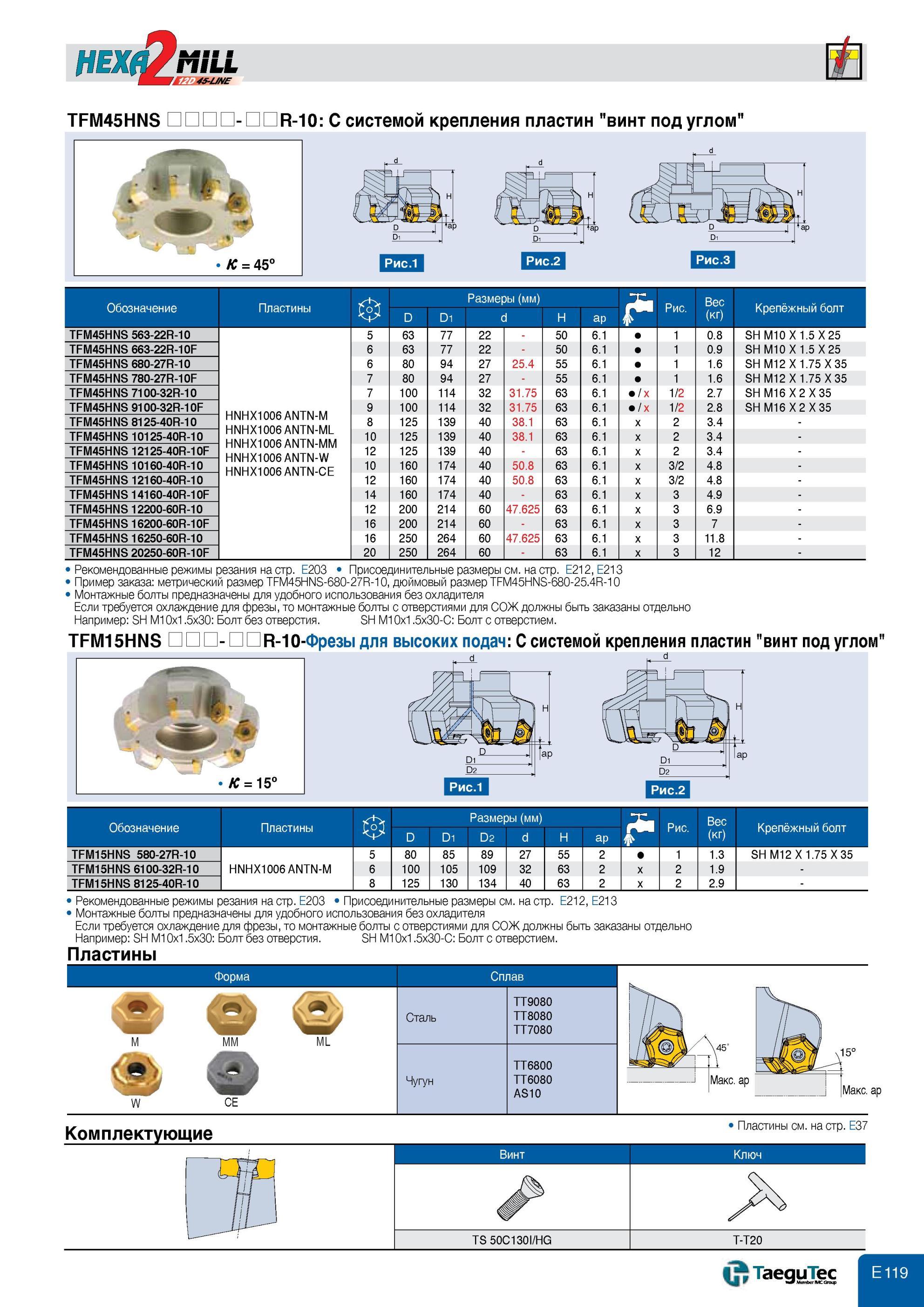

Фреза Taegutec со сменными режущими твердосплавными пластинами HEXA2SPEED Обозначение позиции Размеры С системой крепления винт под углом Для высоких пода

Фреза Taegutec со сменными режущими твердосплавными пластинами HEXA2SPEED Обозначение позиции Размеры С системой крепления винт под углом Для высоких подач на оправ 45-UNE TFM45HNS - RHO С системой крепления пластин "винт под углом" к = 45° Обозначение Пластины Размеры (мм) D D1 d Н ap Рис. Вес (кг) Крепёжный болт TFM45HNS 563-22R-10 5 63 77 22 - 50 6.1 1 0.8 SH M10 X 1.5 X 25 TFM45HNS 663-22R-10F 6 63 77 22 - 50 6.1 1 0.9 SH M10 X 1.5 X 25 TFM45HNS 680-27R-10 6 80 94 27 25.4 55 6..6 SH M12 X 1.75 X 35 TFM45HNS 780-27R-10F 7 80 94 27 - 55 6..6 SH M12 X 1.75 X 35 TFM45HNS 7100-32R-10 7 100 114 32 31.75 63 6.1 / x 1/2 2.7 SH M16 X 2 X 35 TFM45HNS 9100-32R-10F HNHX1006 ANTN-M HNHX1006 ANTN-ML HNHX1006 ANTN-MM HNHX1006 ANTN-W HNHX1006 ANTN-CE 9 100 114 32 31.75 63 6.1 / x 1/2 2.8 SH M16 X 2 X 35 TFM45HNS 8125-40R-10 8 125 139 40 38.1 63 6.1 x 2 3.4 - TFM45HNS 10125-40R-10 10 125 139 40 38.1 63 6.1 x 2 3.4 - TFM45HNS 12125-40R-10F 12 125 139 40 - 63 6.1 x 2 3.4 - TFM45HNS 10160-40R-10 10 160 174 40 50.8 63 6.1 x 3/2 4.8 - TFM45HNS 12160-40R-10 12 160 174 40 50.8 63 6.1 x 3/2 4.8 - TFM45HNS 14160-40R-10F 14 160 174 40 - 63 6.1 x 3 4.9 - TFM45HNS 12200-60R-10 12 200 214 60 47.625 63 6.1 x 3 6.9 - TFM45HNS 16200-60R-10F 16 200 214 60 - 63 6.1 x 3 7 - TFM45HNS 16250-60R-10 16 250 264 60 47.625 63 6.1 x 3 11.8 - TFM45HNS 20250-60R-10F 20 250 264 60 - 63 6.1 x 3 12 - Рекомендованные режимы резания на стр. E203 Присоединительные размеры см. на стр. E212, E213 Пример заказа метрический размер TFM45HNS-680-27R-10, дюймовый размер TFM45HNS-680-25.4R-10 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. TFM15HNS - R-10-Фрезы для высоких подач С системой крепления пластин "винт под углом" К = 15° Обозначение Пластины D D1 Размеры (мм) D2 d H ap rSi Рис. Вес (кг) Крепёжный болт TFM15HNS 580-27R-10 HNHX1006 ANTN-M 5 80 85 89 27 55 2 1 1.3 SH M12 X 1.75 X 35 TFM15HNS 6100-32R-10 6 100 105 109 32 63 2 x 2 1.9 - TFM15HNS 8125-40R-10 8 125 130 134 40 63 2 x 2 2.9 - Рекомендованные режимы резания на стр. E203 Присоединительные размеры см. на стр. E212, E213 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. Пластины А ML CE TT9080 Сталь TT8080 TT7080 TT6800 Чугун TT6080 AS10 Комплектующие 1 Пластины см. на стр. E37 Винт Ключ TS 50C130I/HG T-T20 TaeguTec V F 0 Member IMC Форма Сплав w
