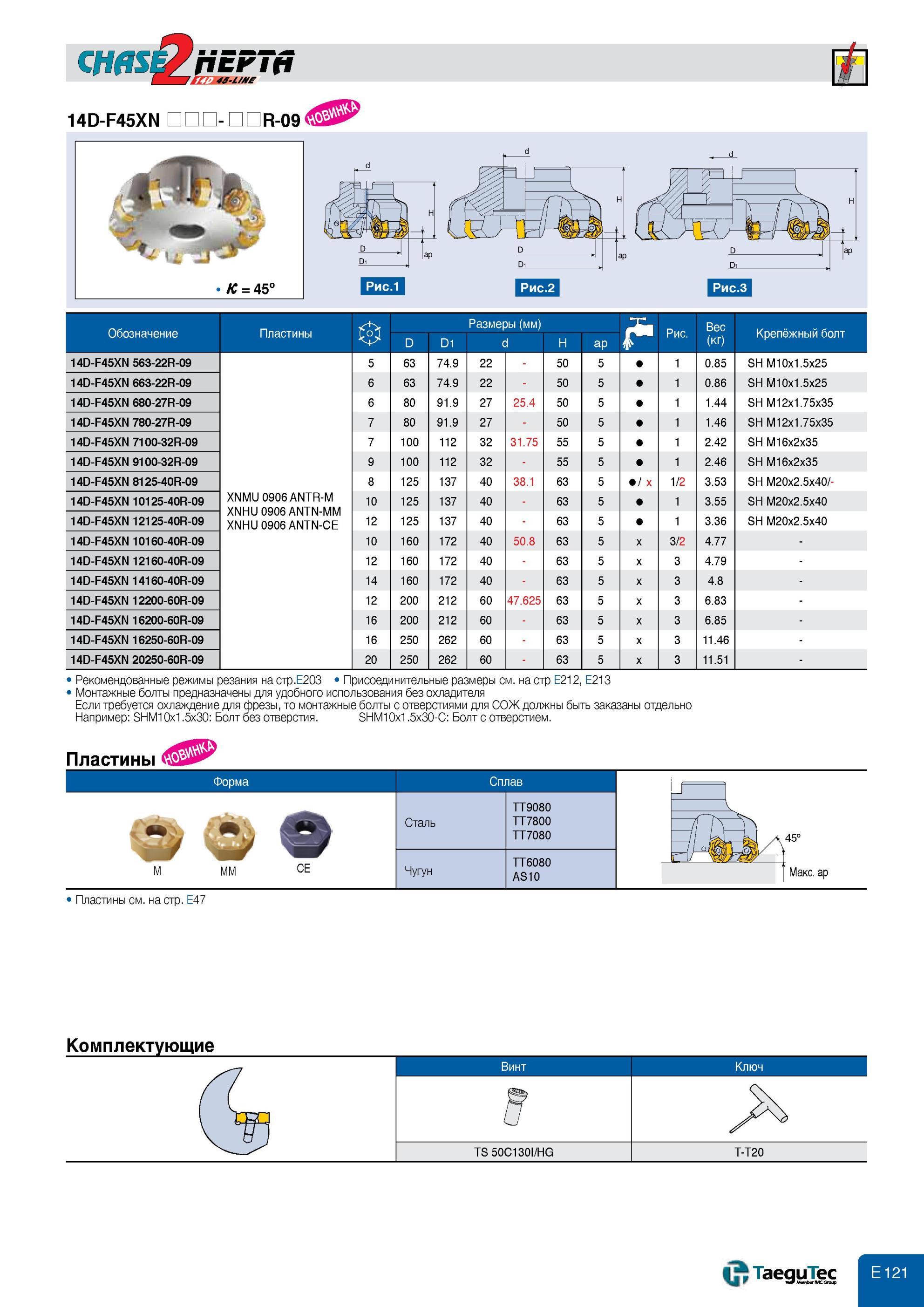

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2HEPTA Обозначение позиции Размеры Насадная для фрезерования установка на оправку Креп

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2HEPTA Обозначение позиции Размеры Насадная для фрезерования установка на оправку Крепёжный болт 4S-l/M 14D-F45XN - R-09 K = 45° Обозначение Пластины Размеры (мм) D D1 d H ap Рис. Вес (кг) Крепёжный болт 14D-F45XN 563-22R-09 5 63 74.9 22 - 50 5 1 0.85 SH M10x1.5x25 14D-F45XN 663-22R-09 6 63 74.9 22 - 50 5 1 0.86 SH M10x1.5x25 14D-F45XN 680-27R-09 6 80 91.9 27 25.4 50 5 1 1.44 SH M12x1.75x35 14D-F45XN 780-27R-09 7 80 91.9 27 - 50 5 1 1.46 SH M12x1.75x35 14D-F45XN 7100-32R-09 7 100 112 32 31.75 55 5 1 2.42 SH M16x2x35 14D-F45XN 9100-32R-09 9 100 112 32 - 55 5 1 2.46 SH M16x2x35 14D-F45XN 8125-40R-09 8 125 137 40 38.1 63 5 / x 1/2 3.53 SH M20x2.5x40/- 14D-F45XN 10125-40R-09 XNMU 0906 ANTR-M XNHU 0906 ANTN-MM XNHU 0906 ANTN-CE 10 125 137 40 - 63 5 1 3.55 SH M20x2.5x40 14D-F45XN 12125-40R-09 12 125 137 40 - 63 5 1 3.36 SH M20x2.5x40 14D-F45XN 10160-40R-09 10 160 172 40 50.8 63 5 x 3/2 4.77 - 14D-F45XN 12160-40R-09 12 160 172 40 - 63 5 x 3 4.79 - 14D-F45XN 14160-40R-09 14 160 172 40 - 63 5 x 3 4.8 - 14D-F45XN 12200-60R-09 12 200 212 60 47.625 63 5 x 3 6.83 - 14D-F45XN 16200-60R-09 16 200 212 60 - 63 5 x 3 6.85 - 14D-F45XN 16250-60R-09 16 250 262 60 - 63 5 x 3 11.46 - 14D-F45XN 20250-60R-09 20 250 262 60 - 63 5 x 3 11.51 - Рекомендованные режимы резания на стр.Е203 Присоединительные размеры см. на стр Е212, E213 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-& Болт с отверстием. Пластины М ММ СЕ Сплав TT9080 Сталь TT7800 TT7080 TT6080 Чугун AS10 Макс. ap Пластины см. на стр. E47 Форма Комплектующие Винт Ключ & TS 50C130I/HG T-T20
