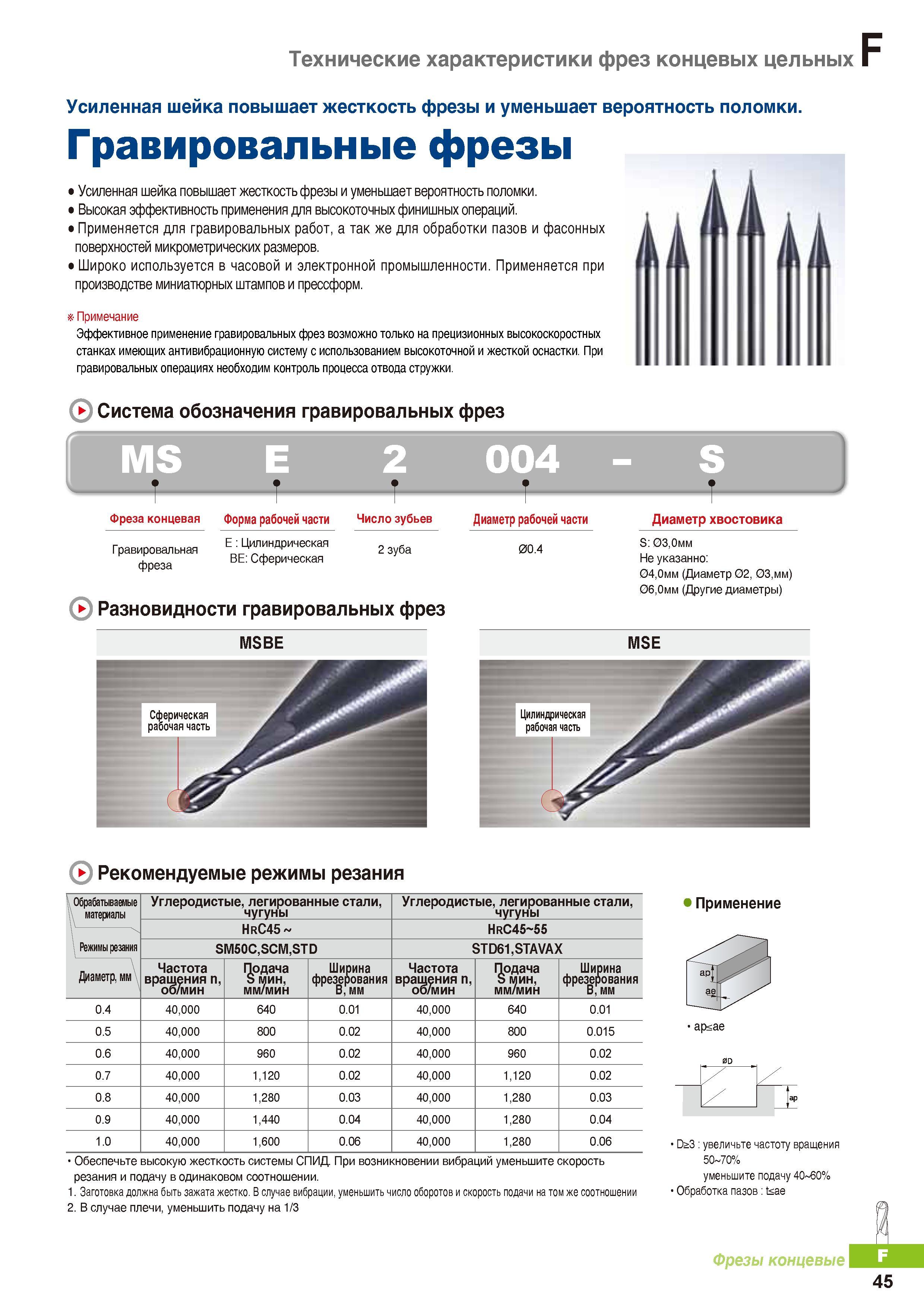

Эффективное использование твердосплавных монолитных гравировальных фрез Korloy возможно только на прецизионных высокоскоростных станках _ имеющих антивибрационную систему с использованием высокоточной и жесткой оснастки. При гравировальных операциях необходим контроль процесса отвода стружки. Система обозначения гравировальных фрез MS Фреза концевая Форма рабочей части Число зубьев 2 зуба Гравировальная фреза Е: Цилиндрическая BE: Сферическая Диаметр рабочей части 00.4 ( Разновидности гравировальных фрез Диаметр хвостовика S: 03,0мм Не указанно: 04,0мм (Диаметр 02, 03,мм) 06,0мм (Другие диаметры) ( Рекомендуемые режимы резания Обрабатываемые материалы \ Режимы резания Углеродистые, легированные стали, чугуны Углеродистые, легированные стали, чугуны HrC45 HrC45 55 SM50C,SCM,STD STD61,STAVAX Диаметр, мм\ Частота вращения п, об/мин Подача S мин, мм/мин Ширина фрезерования В,мм Частота вращения п, об/мин Подача S мин, мм/мин Ширина фрезерования В,мм 0.4 40,000 640 0.01 40,000 640 0.01 0.5 40,000 800 0.02 40,000 800 0.015 0.6 40,000 960 0.02 40,000 960 0.02 0.7 40,000 1,120 0.02 40,000 1,120 0.02 0.8 40,000 1,280 0.03 40,000 1,280 0.03 0.9 40,000 1,440 0.04 40,000 1,280 0.04 1.0 40,000 1,600 0.06 40,000 1,280 0.06 Обеспечьте высокую жесткость системы СПИД. При возникновении вибраций уменьшите скорость резания и подачу в одинаковом соотношении. 1. Заготовка должна быть зажата жестко. В случае вибрации, уменьшить число оборотов и скорость подачи на том же соотношении 2. В случае плечи, уменьшить подачу на 1/3 Применение ар<ае D>3 увеличьте частоту вращения 50-70% уменьшите подачу 40 60% Обработка пазов taae Фрезы концевые J. 45 Технические характеристики фрез концевых цельных Усиленная шейка повышает жесткость фрезы и уменьшает вероятность поломки. равировальные фрезы Усиленная шейка повышает жесткость фрезы и уменьшает вероятность поломки. Высокая эффективность применения для высокоточных финишных операций. Применяется для гравировальных работ, а так же для обработки пазов и фасонных поверхностей микрометрических размеров. Широко используется в часовой и электронной промышленности. Применяется при производстве миниатюрных штампов и прессформ. Примечание
