264 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.264 |
|||||

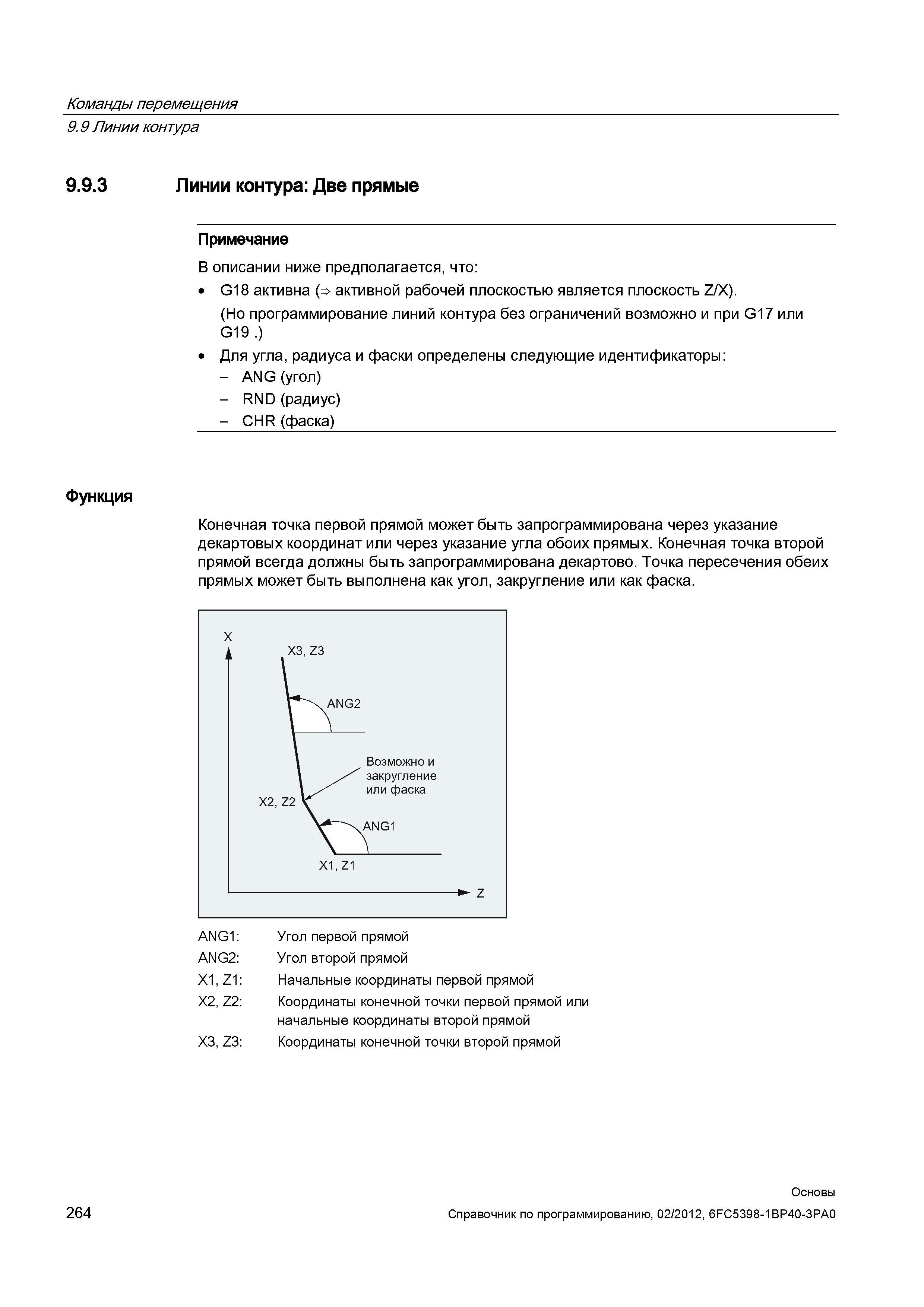

Для угла радиуса и фаски определены следующие идентификаторы - ANG (угол) - RND (радиус) - CHR (фаска) Функция Конечная точка первой прямойДля угла радиуса и фаски определены следующие идентификаторы - ANG (угол) - RND (радиус) - CHR (фаска) Функция Конечная точка первой прямой может быть запрограммирована через указание декартовых координат или через указание угла обоих прямых. Конечная точка второй прямой всегда должны быть запрограммирована декартово. Точка пересечения обеих прямых может быть выполнена как угол закругление или как фаска. х ANG1 Угол первой прямой ANG2 Угол второй прямой X1 Z1 Начальные координаты первой прямой X2 Z2 Координаты конечной точки первой прямой или начальные координаты второй прямой X3 Z3 Координаты конечной точки второй прямой 264 Основы Команды перемещения 9.9 Линии контура 9.9.3 Линии контура Две прямые Примечание В описании ниже предполагается что G18 активна ( активной рабочей плоскостью является плоскость Z/X). (Но программирование линий контура без ограничений возможно и при G17 или G19 ) |
|||||
