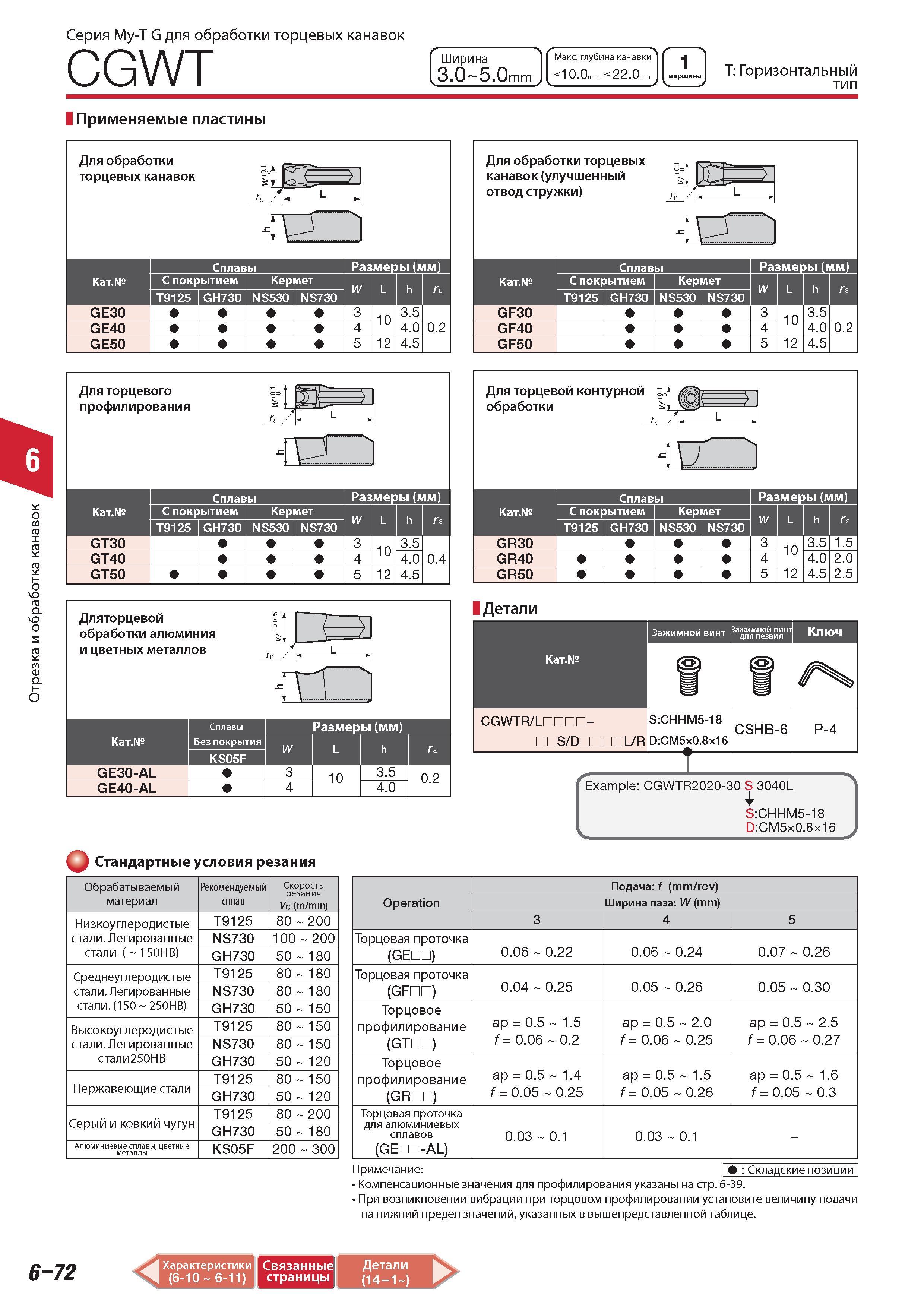

Для обработки торцевых канавок Tungaloy My-T G для обработки торцевых канавок CGWT Ширина 3 0 5 0 mm Максимальная глубина канавки 10 0 mm S 22 0 mm T Гори

Для обработки торцевых канавок Tungaloy My-T G для обработки торцевых канавок CGWT Ширина 3.0 5.0 mm Максимальная глубина канавки 10.0 mm S 22.0 mm T Горизонтальный тип Применяемые пластины Сплавы С покрытием Кермет T9125 GH730 NS530 NS730 GE30 GE40 GE50 Размеры (мм) j3 10 J35 4 10 4.0 0.2 5 1 2 4.5 Для обработки торцевых канавок (улучшенный отвод стружки) Сплавы С покрытием Кермет T9125 GH730 NS530 NS730 Размеры (мм) GF30 GF40 GF50 10 3 4 5 12 3.5 4.0 4.5 0.2 1 вершина W L W L Для торцевого профилирования Сплавы С покрытием Кермет T9125 GH730 NS530 NS730 Размеры (мм) GT30 GT40 GT50 -3 10 -3.5 4 10 4.0 0.4 5 12 4.5 Дляторцевой 1 t обработки алюминия U и цветных металлов r L - Сплавы Размер (мм) Категория Без покрытия KS05F W L h GE30-AL 3 10 3.5 0.2 GE40-AL 4 4.0 Для торцевой контурной обработки Сплавы С покрытием Кермет T9125 GH730 NS530 NS730 Размеры (мм) GR30 GR40 GR50 10 3 4 5 12 3.5 4.0 4.5 1.5 2.0 2.5 Детали Зажимной винт Зажимной винт для лезвия Ключ Категория CGWTR LDDDD- S DDDDDL R S:CHHM5-18 D:CM5x0.8x16 m CSHB-6 P-4 W W L Стандартные условия резания Обрабатываемый материал Рекомендуемый сплав Скорость резания Vc (m/min) Низкоуглеродистые стали. Легированные стали. ( 150HB) T9125 80 200 NS730 100 200 GH730 50 180 Среднеуглеродистые стали. Легированные стали. (150 250HB) T9125 80 180 NS730 80 180 GH730 50 150 Высокоуглеродистые стали. Легированные стали250НВ T9125 80 150 NS730 80 150 GH730 50 120 Нержавеющие стали T9125 80 150 GH730 50 120 Серый и ковкий чугун T9125 80 200 GH730 50 180 Алюминиевые сплавы цветные металлы KS05F 200 300 Подача f ( mm/rev) Operation Ширина паза W (mm) 3 4 5 Торцовая проточка (GEDD) 0.06 0.22 0.06 0.24 0.07 0.26 Торцовая проточка (GFDD) 0.04 0.25 0.05 0.26 0.05 0.30 Торцовое профилирование (GTDD) ap 0.5 1.5 f 0.06 0.2 ap 0.5 2.0 f 0.06 0.25 ap 0.5 2.5 f 0.06 0.27 Торцовое профилирование (GRDD) ap 0.5 1.4 f 0.05 0.25 ap 0.5 1.5 f 0.05 0.26 ap 0.5 1.6 f 0.05 0.3 Торцовая проточка для алюминиевых сплавов (GEDD-AL) 0.03 0.1 0.03 0.1 - Примечание Складские позиции Компенсационные значения для профилирования указаны на стр. 6-39. При возникновении вибрации при торцовом профилировании установите величину подачи на нижний предел значений указанных в вышепредставленной таблице. 6-72 Характеристики Связанные Детали (6-10 6-11) страницы (14-1 ) 1 Отрезка и обработка канавок Серия
