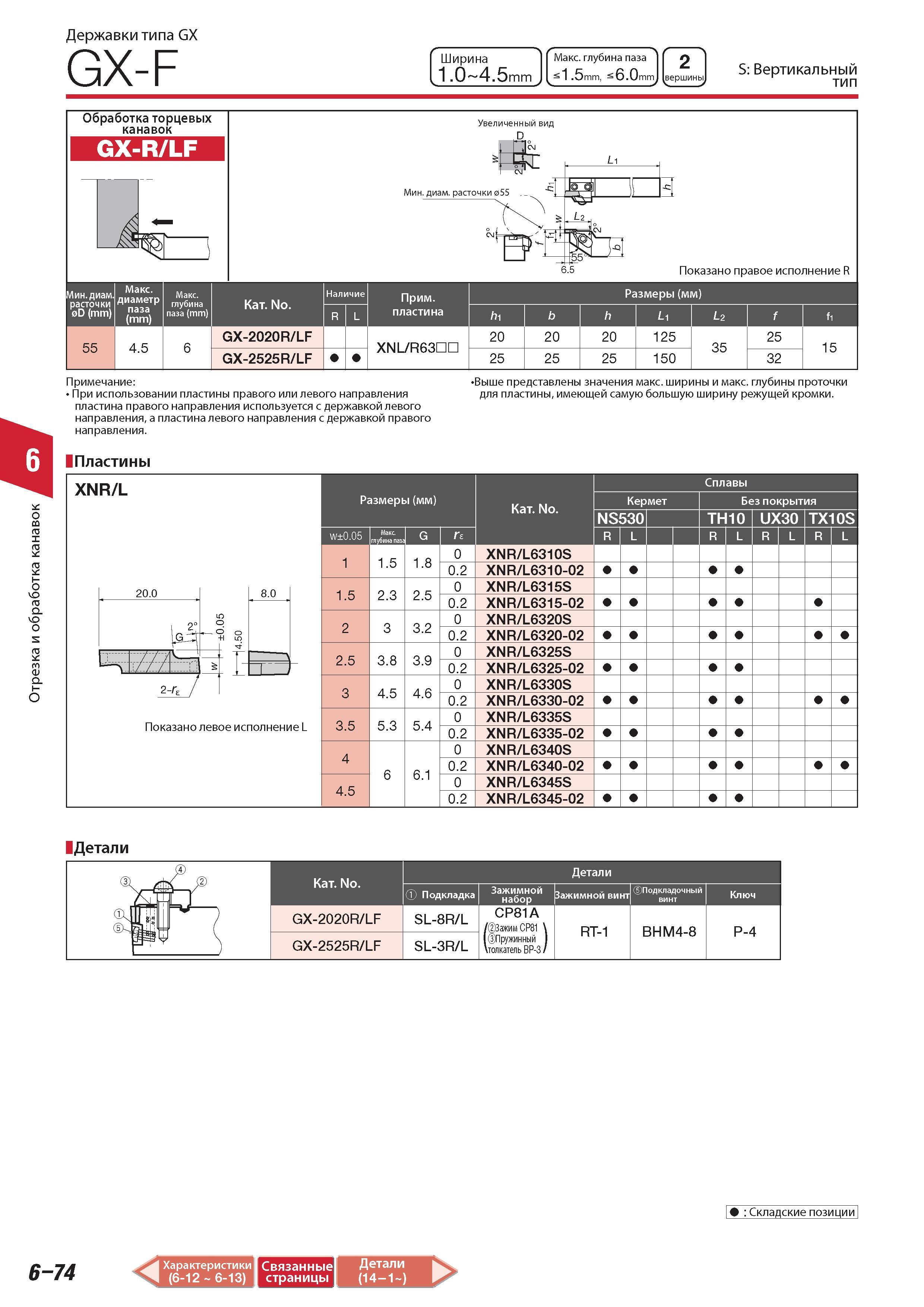

Державки Tungaloy типа GX GX-F Ширина 1.0 4.5 mm Максимальная глубина паза 1.5 mm 6.0 mm 2 вершины S Вертикальный тип Обработка торцевых канавок GX-R LF Увеличенный вид Категория Наличие Прим. (м р е а Р R/L пластина hi b h Li GX-2020R LF XNL R63DD 20 20 20 125 GX-2525R LF 25 25 25 150 35 25 32 15 Примечание При использовании пластины правого или левого направления пластина правого направления используется с державкой левого направления а пластина левого направления с державкой правого направления. Пластины Выше представлены значения Максимальная ширины и Максимальная глубины проточки для пластины имеющей самую большую ширину режущей кромки. XNR/L Размеры (мм) Категория Кермет NS530 R L Сплавы Без покрытия TH10 Ux3o TX10S R L R L R L 8.0 Показано левое исполнение L 1 1. 5 1. 8 0 XNR L6310S 0.2 XNR L6310-02 1. 5 2. 3 2. 5 0 XNR L6315S 0.2 XNR L6315-02 2 3 3. 2 0 XNR L6320S 0.2 XNR L6320-02 2. 5 3. 8 3.9 0 XNR L6325S 0.2 XNR L6325-02 3 4. 5 4. 6 0 XNR L6330S 0.2 XNR L6330-02 3. 5 5. 3 5. 4 0 XNR L6335S 0.2 XNR L6335-02 4 6 6. 1 0 XNR L6340S 0.2 XNR L6340-02 4. 5 0 XNR L6345S 0.2 XNR L6345-02 w0.05 га;ги G Детали e j gj Ej ff Категория Подкладка Зажимной набор Детали Зажимной винт Подкладочный винт Ключ -J GX-2020R LF SL-8R/L CP81A Зажим CP81 RT-1 BHM4-8 P-4 p J) GX-2525R LF SL-3R/L ( Пружинны ) толкатель BP-31 Складские позиции 6-74 Характеристики Связанные Детали (6-12 6-13) страницы (14-1 ) Отрезка и обработка канавок
