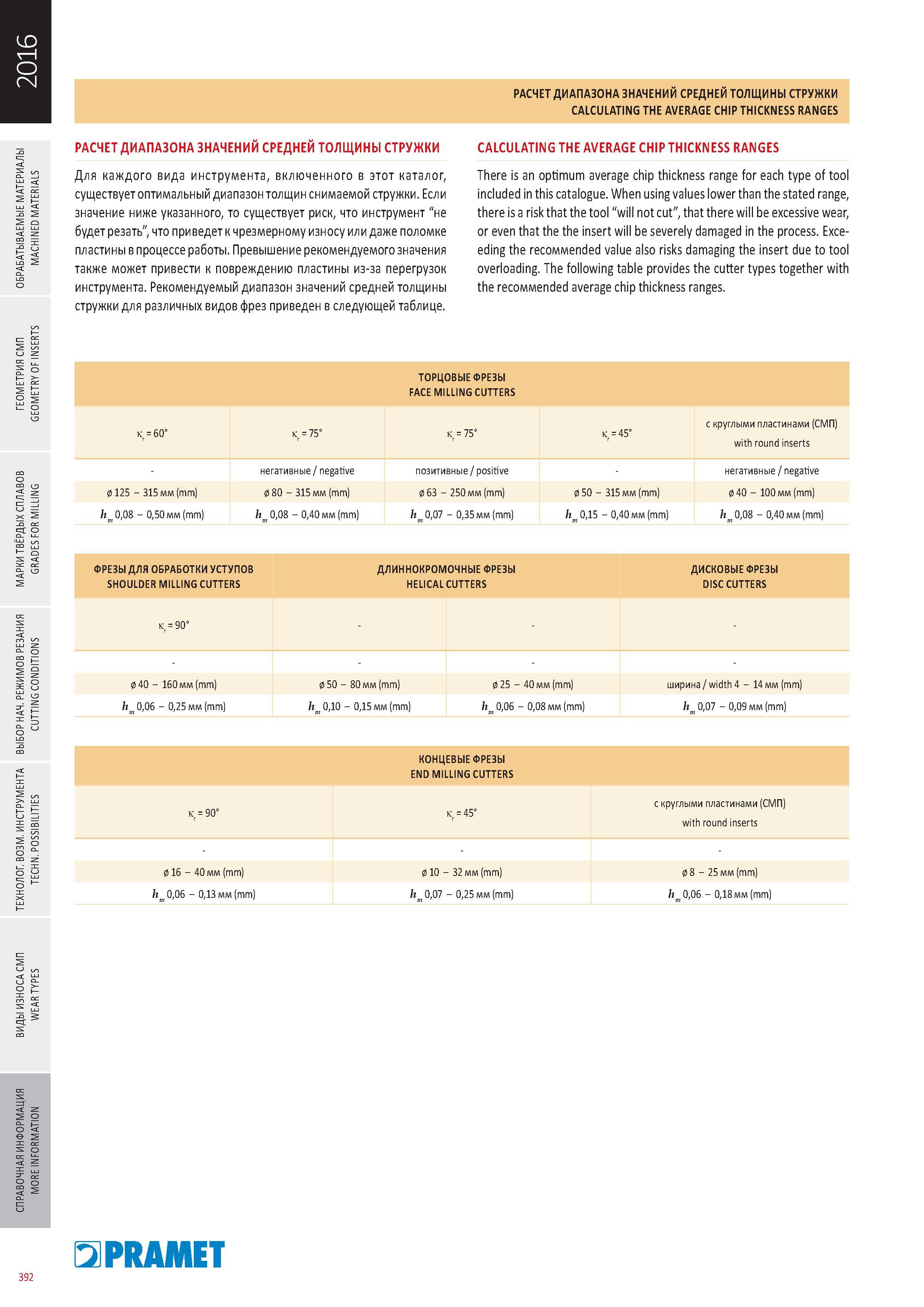

Для каждого вида фрезерного металлорежущего инструмента Прамет, включенного в этот промышленный инструментальный каталог, существует оптимальный диапазон толщин снимаемой стружки. Если значение ниже указанного, то существует риск, что инструмент "не будет резать", что приведет к чрезмерному износу или даже поломке пластины в процессе работы. Превышение рекомендуемого значения также может привести к повреждению пластины из-за перегрузок инструмента. Рекомендуемый диапазон значений средней толщины стружки для различных видов фрез приведен в следующей таблице. CALCULATING THE AVERAGE CHIP THICKNESS RANGES There is an optimum average chip thickness range for each type of tool included in this catalogue. When using values lower than the stated range, there is a risk that the tool "will not cut", that there will be excessive wear, or even that the the insert will be severely damaged in the process. Exceeding the recoммended value also risks damaging the insert due to tool overloading. The following table provides the cutter types together with the recoммended average chip thickness ranges. ТОРЦОВЫЕ ФРЕЗЫ FACE Milling CUTTERS Kr = 60° Kr = 75° Kr = 75° Kr = 45° с круглыми пластинами (СМП) with round inserts негативные / negative позитивные / positive негативные / negative 0 125 315 мм (mm) 0 80 315 мм (mm) 0 63 250 мм (mm) 0 50 315 мм (mm) 0 40 100 мм (mm) hm 0,08 0,50 мм (mm) hm 0,08 0,40 мм (mm) hm 0,07 0,35 мм (mm) hm 0,15 0,40 мм (mm) hm 0,08 0,40 мм (mm) ФРЕЗЫ ДЛЯ ОБРАБОТКИ УСТУПОВ SHOULDER Milling CUTTERS ДЛИННОКРОМОЧНЫЕ ФРЕЗЫ HELICAL CUTTERS ДИСКОВЫЕ ФРЕЗЫ DISC CUTTERS О i 1 as SB 0 40 160 мм (mm) h 0,06 0,25 мм (mm) 0 50 80 мм (mm) h 0,10 0,15 мм (mm) 0 25 40 мм (mm) h 0,06 0,08 мм (mm) ширина / width 4 14 мм (mm) h 0,07 0,09 мм (mm) КОНЦЕВЫЕ ФРЕЗЫ END Milling CUTTERS Kr = 90° Kr = 45° с круглыми пластинами (СМП) with round inserts 0 16 40 мм (mm) 0 10 32 мм (mm) 0 8 25 мм (mm) hm 0,06 0,13 мм (mm) hm 0,07 0,25 мм (mm) hm 0,06 0,18 мм (mm) Kr = 90 392 2016 РАСЧЕТ ДИАПАЗОНА ЗНАЧЕНИИ СРЕДНЕЙ ТОЛЩИНЫ СТРУЖКИ CALCULATING THE AVERAGE CHIP THICKNESS RANGES РАСЧЕТ ДИАПАЗОНА ЗНАЧЕНИИ СРЕДНЕЙ ТОЛЩИНЫ СТРУЖКИ
