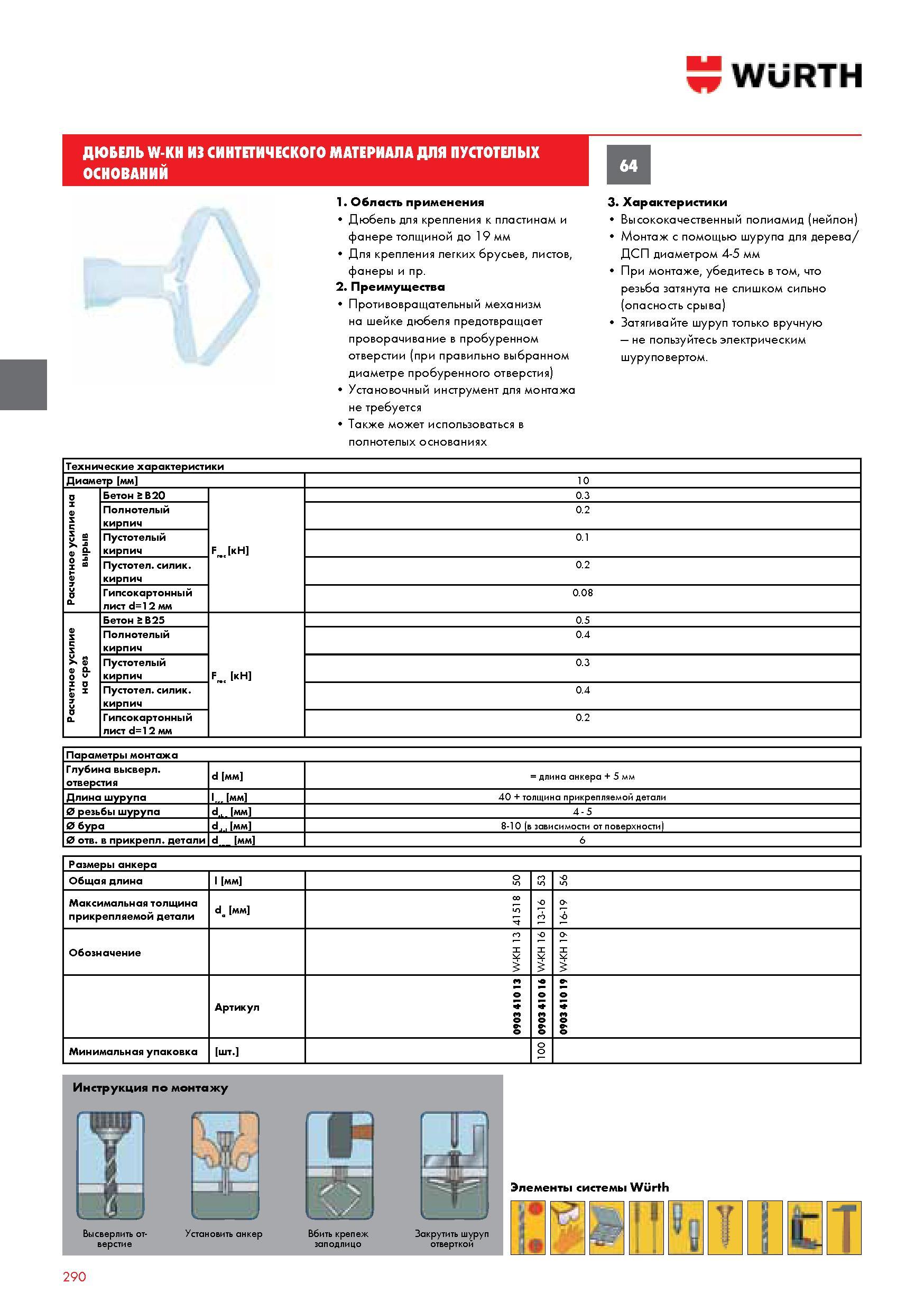

ДЮБЕЛЬ W-KH ИЗ СИНТЕТИЧЕСКОГО МАТЕРИАЛА ДЛЯ ПУСТОТЕЛЫХ ОСНОВАНИЙ WURTH Область применения Дюбель для крепления к пластинам и фанере толщиной до 19 мм Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 290 0290 Lab2u

ДЮБЕЛЬ W-KH ИЗ СИНТЕТИЧЕСКОГО МАТЕРИАЛА ДЛЯ ПУСТОТЕЛЫХ ОСНОВАНИЙ WURTH Область применения Дюбель для крепления к пластинам и фанере толщиной до 19 мм Для крепления легких брусьев листов фанеры и пр. 2. Преимущества Противовращательный механизм на шейке дюбеля предотвращает проворачивание в пробуренном отверстии (при правильно выбранном диаметре пробуренного отверстия) Установочный инструмент для монтажа не требуется Также может использоваться в полнотелых основаниях 3. Характеристики Высококачественный полиамид (нейлон) Монтаж с помощью шурупа для дерева ДСП диаметром 4-5 мм При монтаже убедитесь в том что резьба затянута не слишком сильно (опасность срыва) Затягивайте шуруп только вручную не пользуйтесь электрическим шуруповертом. Технические характеристики Диаметр мм 10 Расчетное усилие на вырыв Бетон B20 F. кН 0.3 Полнотелый кирпич 0.2 Пустотелый кирпич 0.1 Пустотел. силик. кирпич 0.2 Гипсокартонный лист d12 мм 0.08 Расчетное усилие на срез Бетон B25 Frec кН 0.5 Полнотелый кирпич 0.4 Пустотелый кирпич 0.3 Пустотел. силик. кирпич 0.4 Гипсокартонный лист d12 мм 0.2 Параметры монтажа Глубина высверл. отверстия d мм длина анкера + 5 мм Длина шурупа мм 40 + толщина прикрепляемой детали 0 резьбы шурупа d мм 4 - 5 0 бура d мм 8-10 (в зависимости от поверхности 0 отв. в прикрепл. детали d мм 6 Размеры анкера Общая длина мм 8 о Максимальная толщина прикрепляемой детали da мм 41 6 9 'О Обозначение W-KH 13 'О i W-KH 19 Артикул 0903 410 13 0 3 3 0 91 014 3090 Минимальная упаковка шт. Инструкция по монтажу Высверлить отверстие Установить анкер Вбить крепеж заподлицо Закрутить шуруп отверткой Элементы системы Wurth 64 290
