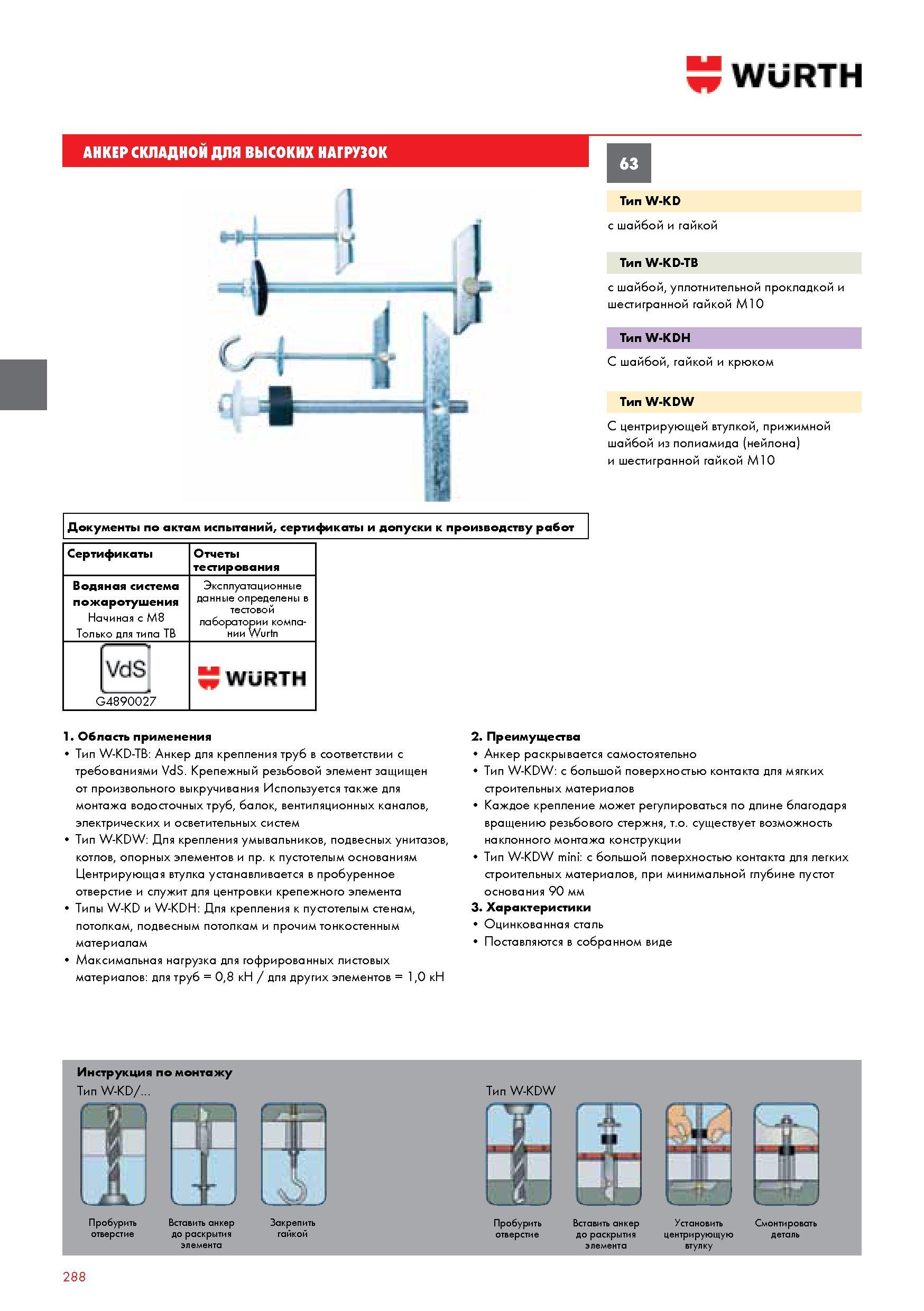

288 Каталог WURTH 2014 Химия Инструмент Оборудование и материалы для автосервиса Стр.288

АНКЕР СКЛАДНОЙ WURTH ДЛЯ ВЫСОКИХ НАГРУЗОК Документы по актам испытаний сертификаты и допуски к производству работ Сертификаты Отчеты тестирования Водя Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 288 0288 Lab2u

АНКЕР СКЛАДНОЙ WURTH ДЛЯ ВЫСОКИХ НАГРУЗОК Документы по актам испытаний сертификаты и допуски к производству работ Сертификаты Отчеты тестирования Водяная система пожаротушения Начиная с M8 Только для типа TB Эксплуатационные данные определены в тестовой лаборатории компании Wurtn VdS WURTH G4890027 Тип W-KD с шайбой и гайкой Тип W-KD-ТВ с шайбой уплотнительной прокладкой и шестигранной гайкой M10 Тип W-KDH С шайбой гайкой и крюком Тип W-KDW С центрирующей втулкой прижимной шайбой из полиамида (нейлона) и шестигранной гайкой М10 1. Область применения Тип W-KD-TB Анкер для крепления труб в соответствии с требованиями VdS. Крепежный резьбовой элемент защищен от произвольного выкручивания Используется также для монтажа водосточных труб балок вентиляционных каналов электрических и осветительных систем Тип W-KDW Для крепления умывальников подвесных унитазов котлов опорных элементов и пр. к пустотелым основаниям Центрирующая втулка устанавливается в пробуренное отверстие и служит для центровки крепежного элемента Типы W-KD и W-KDH Для крепления к пустотелым стенам потолкам подвесным потолкам и прочим тонкостенным материалам Максимальная нагрузка для гофрированных листовых материалов для труб 08 кН для других элементов 10 кН 2. Преимущества Анкер раскрывается самостоятельно Тип W-KDW с большой поверхностью контакта для мягких строительных материалов Каждое крепление может регулироваться по длине благодаря вращению резьбового стержня т.о. существует возможность наклонного монтажа конструкции Тип W-KDW mini с большой поверхностью контакта для легких строительных материалов при минимальной глубине пустот основания 90 мм 3. Характеристики Оцинкованная сталь Поставляются в собранном виде 63 Инструкция по монтажу Тип W-KD Пробурить Вставить анкер Закрепить отверстие до раскрытия гайкой элемента Тип W-KDW Пробурить Вставить анкер Установить Смонтировать отверстие до раскрытия центрирующую деталь элемента втулку 288
