Диаметры отверстий под резьбу Метрическая резьба ISO 60° Крупная резьба по ASME B1 15 и ISO 3161 Каталог WALTER 2012 Инструмент и оснастка Стр. D428 1354 Lab2u

Обновлено 2020-04-05 20:38:41

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WALTER \| Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Диаметры отверстий под резьбу Метрическая резьба ISO 60° Крупная резьба по ASME B1 15 и ISO 3161 1354 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.D428

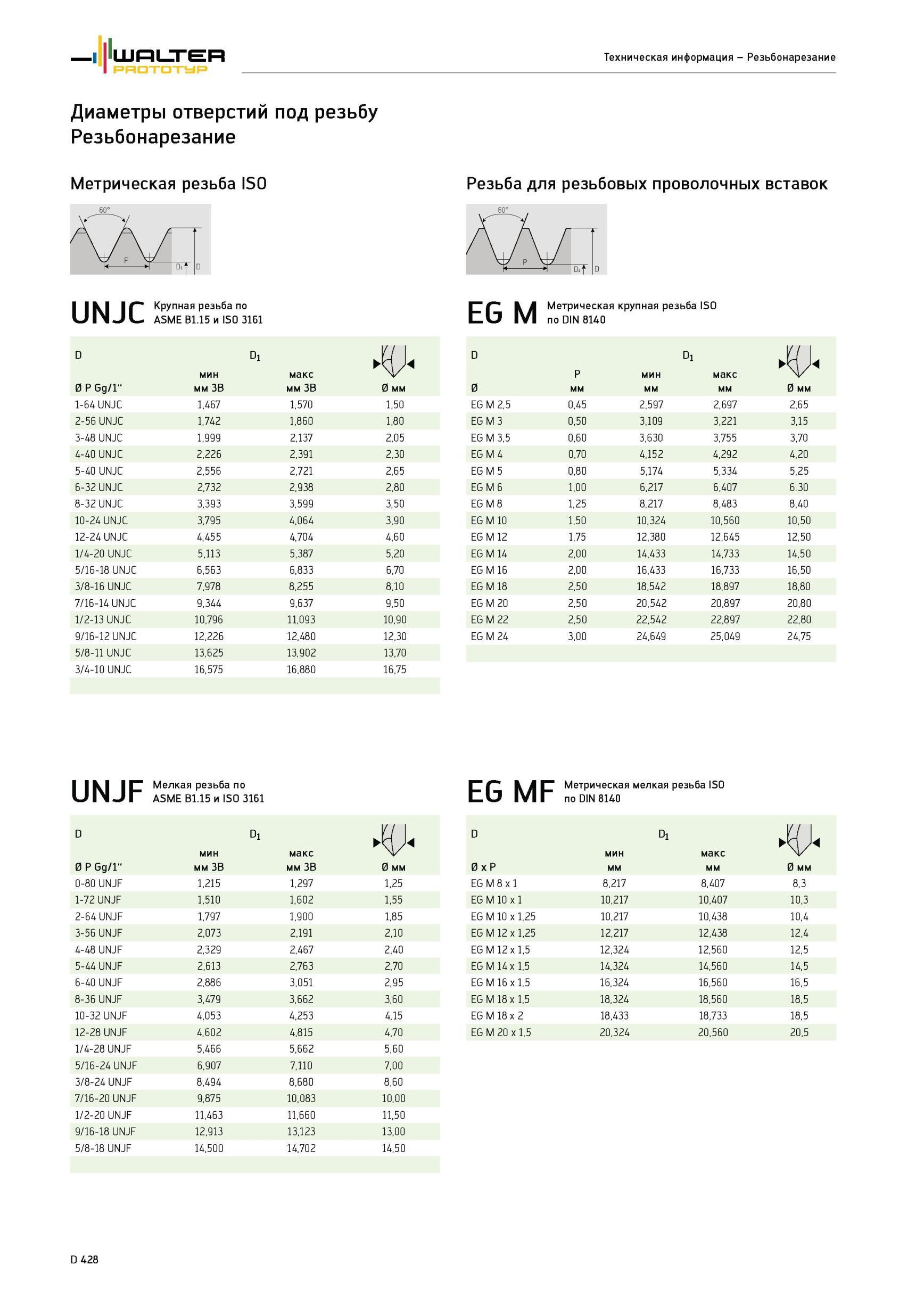

Диаметры отверстий под резьбу Метрическая резьба ISO 60° Крупная резьба по ASME B1 15 и ISO 3161 Диаметры отверстий под резьбу Метрическая резьба ISO 60° Крупная резьба по ASME B1.15 и ISO 3161 _ D Dl 0 P Gg/1" мин мм 3B макс мм 3B 0 мм 1-64 UNJC 1,467 1,570 1,50 2-56 UNJC 1,742 1,860 1,80 3-48 UNJC 1,999 2,137 2,05 4-40 UNJC 2,226 2,391 2,30 5-40 UNJC 2,556 2,721 2,65 6-32 UNJC 2,732 2,938 2,80 8-32 UNJC 3,393 3,599 3,50 10-24 UNJC 3,795 4,064 3,90 12-24 UNJC 4,455 4,704 4,60 1/4-20 UNJC 5,113 5,387 5,20 5/16-18 UNJC 6,563 6,833 6,70 3/8-16 UNJC 7,978 8,255 8,10 7/16-14 UNJC 9,344 9,637 9,50 1/2-13 UNJC 10,796 11,093 10,90 9/16-12 UNJC 12,226 12,480 12,30 5/8-11 UNJC 13,625 13,902 13,70 3/4-10 UNJC 16,575 16,880 16,75 UNJF Мелкая резьба по ASME B1.15 и ISO 3161 D Dl мин макс 0 P Gg/l" мм 3B мм 3B 0 мм 0-80 UNJF 1,215 1,297 1,25 1-72 UNJF 1,510 1,602 1,55 2-64 UNJF 1,797 1,900 1,85 3-56 UNJF 2,073 2,191 2,10 4-48 UNJF 2,329 2,467 2,40 5-44 UNJF 2,613 2,763 2,70 6-40 UNJF 2,886 3,051 2,95 8-36 UNJF 3,479 3,662 3,60 10-32 UNJF 4,053 4,253 4,15 12-28 UNJF 4,602 4,815 4,70 1/4-28 UNJF 5,466 5,662 5,60 5/16-24 UNJF 6,907 7,110 7,00 3/8-24 UNJF 8,494 8,680 8,60 7/16-20 UNJF 9,875 10,083 10,00 1/2-20 UNJF 11,463 11,660 11,50 9/16-18 UNJF 12,913 13,123 13,00 5/8-18 UNJF 14,500 14,702 14,50 Резьба для резьбовых проволочных вставок 60 7УУ D и H D-t f" Ik Метрическая крупная резьба ISO EG M по DIN 8140 D D1 0 P мм мин мм макс мм 0 мм EG M 2,5 0,45 2,597 2,697 2,65 EG M 3 0,50 3,109 3,221 3,15 EG M 3,5 0,60 3,630 3,755 3,70 EG M 4 0,70 4,152 4,292 4,20 EG M 5 0,80 5,174 5,334 5,25 EG M 6 1,00 6,217 6,407 6.30 EG M 8 1,25 8,217 8,483 8,40 EG M 10 1,50 10,324 10,560 10,50 EG M 12 1,75 12,380 12,645 12,50 EG M 14 2,00 14,433 14,733 14,50 EG M 16 2,00 16,433 16,733 16,50 EG M 18 2,50 18,542 18,897 18,80 EG M 20 2,50 20,542 20,897 20,80 EG M 22 2,50 22,542 22,897 22,80 EG M 24 3,00 24,649 25,049 24,75 EG MF Метрическая мелкая резьба ISO по DIN 8140 D D1 0 x P мин мм макс мм 0 мм EG M 8 x 1 8,217 8,407 8,3 EG M 10 x 1 10,217 10,407 10,3 EG M 10 x 1,25 10,217 10,438 10,4 EG M 12 x 1,25 12,217 12,438 12,4 EG M 12 x 1,5 12,324 12,560 12,5 EG M 14 x 1,5 14,324 14,560 14,5 EG M 16 x 1,5 16,324 16,560 16,5 EG M 18 x 1,5 18,324 18,560 18,5 EG M 18 x 2 18,433 18,733 18,5 EG M 20 x 1,5 20,324 20,560 20,5 D 428 Техническая информация - Резьбонарезание Резьбонарезание
