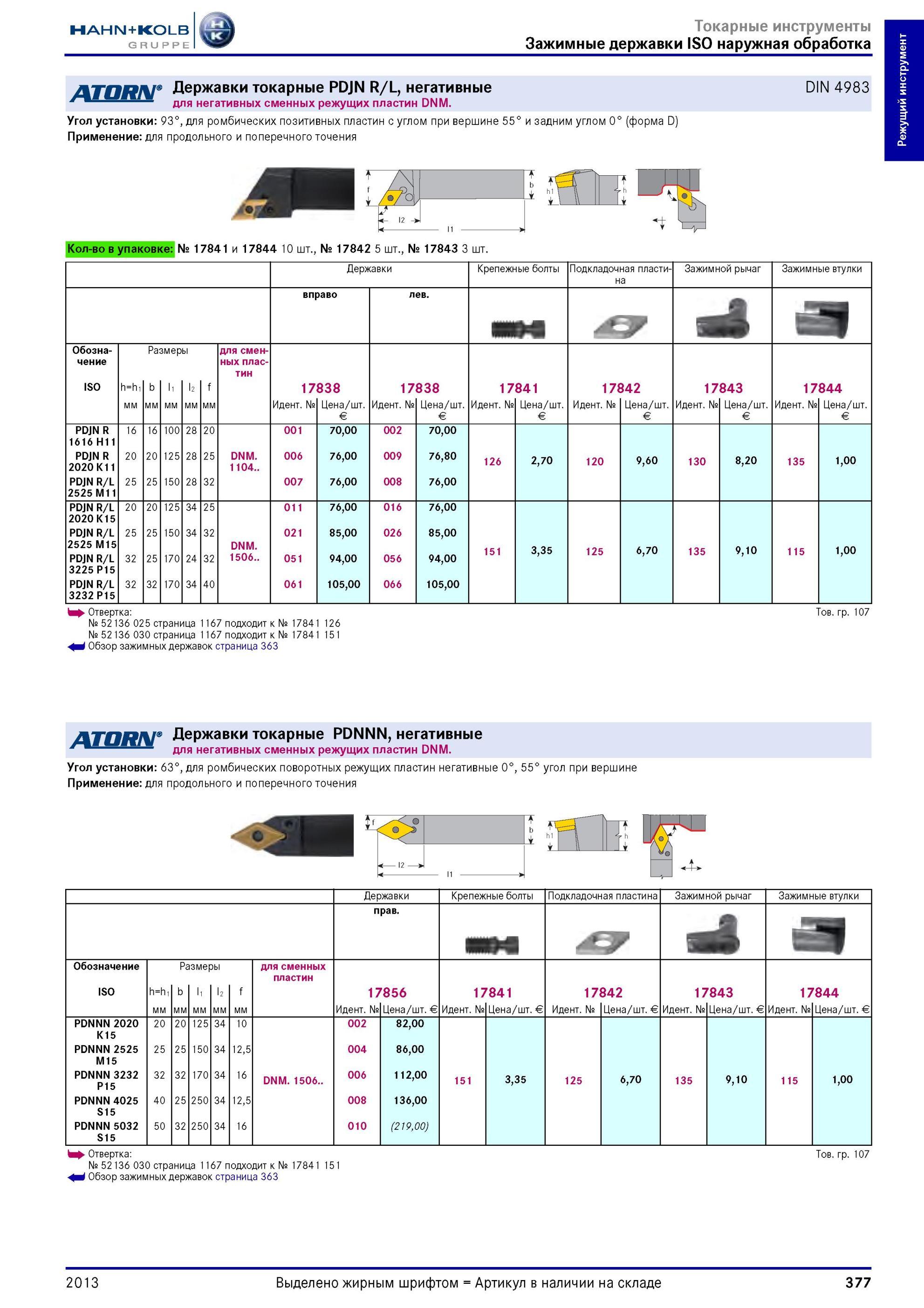

Державки токарные Hahn Kolb PDJN R/L, негативные для негативных сменных режущих пластин DNM Угол установки 93°, для ромбических позитивных пластин с у

Державки токарные Hahn Kolb PDJN R/L, негативные для негативных сменных режущих пластин DNM. Угол установки 93°, для ромбических позитивных пластин с углом при вершине 55° и задним углом 0° (форма D) Применение для продольного и поперечного точения DIN 4983 Количество в упаковке № 17841 и 17844 10 шт., № 17842 5 шт., № 17843 3 шт. Державки Крепежные болты Подкладочная пласти на Зажимной рычаг Зажимные втулки вправо и Обозна- чение Размеры ISO h=h1 b I1 I2 f мм PDJN R 1616 H11 16 16 100 28 20 PDJN R 2020 K11 20 20 125 28 25 PDJN R/L 2525 M11 25 25 150 28 32 PDJN R/L 2020 K15 20 20 125 34 25 PDJN R/L 2525 M15 25 25 150 34 32 PDJN R/L 3225 P15 32 25 170 24 32 PDJN R/L 3232 P15 32 32 170 34 40 для сменных пластин 17838 17838 17841 17842 17843 17844 Идентификационный номер № Цена / шт. Евро € 001 70,00 002 70,00 006 76,00 009 76,80 126 2,70 120 9,60 130 8,20 135 1,00 007 76,00 008 76,00 011 76,00 016 76,00 021 85,00 026 85,00 051 94,00 056 94,00 151 3,35 125 6,70 135 9,10 115 1,00 061 105,00 066 105,00 DNM. 1104.. DNM. 1506.. Отвертка № 52136 025 страница 1167 подходит к № 17841 126 № 52136 030 страница 1167 подходит к № 17841 151 i Обзор зажимных державок страница 363 Товарная группа 107 Державки токарные PDNNN, негативные для негативных сменных режущих пластин DNM. Угол установки 63°, для ромбических сменных режущих пластин негативные 0°, 55° угол при вершине Применение для продольного и поперечного точения Державки Крепежные болты Подкладочная пластина Зажимной рычаг Зажимные втулки Правый Обозначение Размеры для сменных пластин ISO h=h 1 b I1 I2 f 17856 17841 17842 17843 17844 мм Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. PDNNN 2020 K15 20 20 125 34 10 002 82,00 PDNNN 2525 M15 25 25 150 34 12,5 004 86,00 PDNNN 3232 P15 32 32 170 34 16 DNM. 1506.. 006 112,00 151 3,35 125 6,70 135 9,10 115 1,00 PDNNN 4025 S15 40 25 250 34 12,5 008 136,00 PDNNN 5032 S15 50 32 250 34 16 010 (219,00) h Отвертка № 52136 030 страница 1167 подходит к № 17841 151 i Обзор зажимных державок страница 363 Товарная группа 107 2013 377 Режущий инструмент
