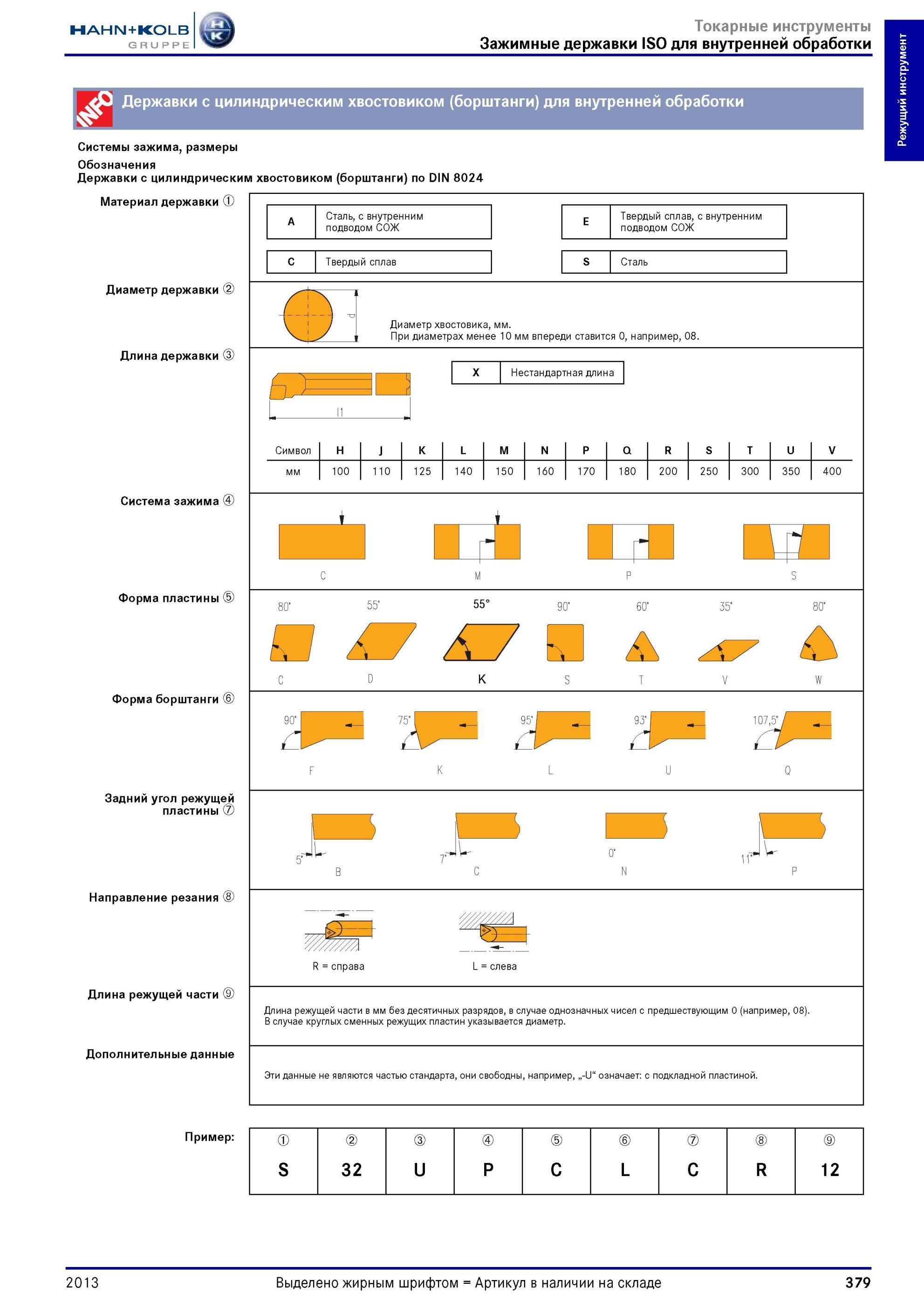

Державки с цилиндрическим хвостовиком (борштанги) для внутренней обработки Системы зажима, размеры Обозначения Державки с цилиндрическим хвостовиком (борштанги) по DIN 8024 Материал державки Диаметр державки Длина державки Система зажима Форма пластины Форма борштанги Задний угол режущей пластины Направление резания Длина режущей части Дополнительные данные A Сталь, с внутренним подводом СОЖ E Твердый сплав, с внутренним подводом СОЖ C Твердый сплав S Сталь Диаметр хвостовика, мм. При диаметрах менее 10 мм впереди ставится 0, например, 08. Нестандартная длина Символ H J K L M N P Q R S T U V мм 100 110 125 140 150 160 170 180 200 250 300 350 400и сш 80' 55' 55° 60’ 35’ 80’ А 90’ d TJL- 7' "’ V 0' uJw R справа L слева Длина режущей части в мм без десятичных разрядов, в случае однозначных чисел с предшествующим 0 (например, 08). В случае круглых сменных режущих пластин указывается диаметр. Эти данные не являются частью стандарта, они свободны, например, „-U“ означает с подкладной пластиной. X K Пример 3 S 32 U P C L C R 12 2013 Выделено жирным шрифтом Артикул в наличии на складе 379 Режущий инструмент
