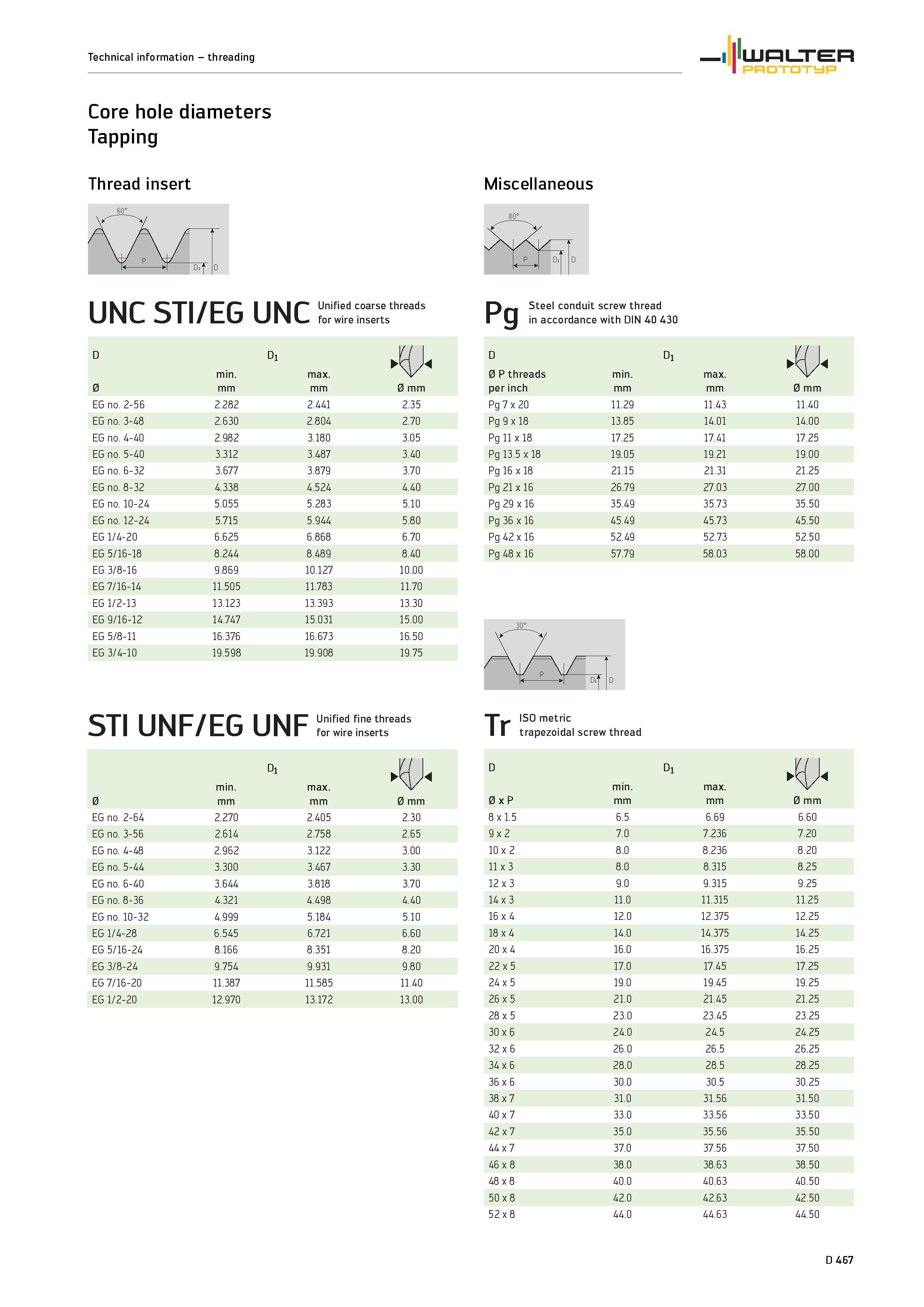

1595 Каталог WALTER 2012 Металлорежущий инструмент и инструментальная оснастка Valenite Стр.D467
Core hole diameters Tapping Thread insert Miscellaneous UNC STI/EG UNC Unified coarse threads for wire inserts Pg Steel conduit screw thread in a Core hole diameters Tapping Thread insert Miscellaneous UNC STI/EG UNC Unified coarse threads for wire inserts Pg Steel conduit screw thread in accordance with DIN 40 430 d Di d Di min. max. V4 0 P threads min. max. 0 mm 0 mm per inch mm 0 mm EG no. 2-56 2.282 2.441 2.35 Pg 7 x 20 11.29 11.43 11.40 EG no. 3-48 2.630 2.804 2.70 Pg 9 x 18 13.85 14.01 14.00 EG no. 4-40 2.982 3.180 3.05 Pg 11 x 18 17.25 17.41 17.25 EG no. 5-40 3.312 3.487 3.40 Pg 13.5 x 18 19.05 19.21 19.00 EG no. 6-32 3.677 3.879 3.70 Pg 16 x 18 21.15 21.31 21.25 EG no. 8-32 4.338 4.524 4.40 Pg 21 x 16 26.79 27.03 27.00 EG no. 10-24 5.055 5.283 5.10 Pg 29 x 16 35.49 35.73 35.50 EG no. 12-24 5.715 5.944 5.80 Pg 36 x 16 45.49 45.73 45.50 EG 1/4-20 6.625 6.868 6.70 Pg 42 x 16 52.49 52.73 52.50 EG 5/16-18 8.244 8.489 8.40 Pg 48 x 16 57.79 58.03 58.00 EG 3/8-16 9.869 10.127 10.00 EG 7/16-14 11.505 11.783 11.70 EG 1/2-13 13.123 13.393 13.30 EG 9/16-12 14.747 15.031 15.00 30" EG 5/8-11 16.376 16.673 16.50 x y EG 3/4-10 19.598 19.908 19.75 A /= D STI UNF/EG UNF Unified fine threads for wire inserts Tr ISO metric trapezoidal screw thread Di Jci d Di 0 min. mm max. mm 0 mm 0 x P min. mm max. mm 0 mm EG no. 2-64 2.270 2.405 2.30 8 x 1.5 6.5 6.69 6.60 EG no. 3-56 2.614 2.758 2.65 9 x 2 7.0 7.236 7.20 EG no. 4-48 2.962 3.122 3.00 10 x 2 8.0 8.236 8.20 EG no. 5-44 3.300 3.467 3.30 11 x 3 8.0 8.315 8.25 EG no. 6-40 3.644 3.818 3.70 12 x 3 9.0 9.315 9.25 EG no. 8-36 4.321 4.498 4.40 14 x 3 11.0 11.315 11.25 EG no. 10-32 4.999 5.184 5.10 16 x 4 12.0 12.375 12.25 EG 1/4-28 6.545 6.721 6.60 18 x 4 14.0 14.375 14.25 EG 5/16-24 8.166 8.351 8.20 20 x 4 16.0 16.375 16.25 EG 3/8-24 9.754 9.931 9.80 22 x 5 17.0 17.45 17.25 EG 7/16-20 11.387 11.585 11.40 24 x 5 19.0 19.45 19.25 EG 1/2-20 12.970 13.172 13.00 26 x 5 21.0 21.45 21.25 28 x 5 23.0 23.45 23.25 30 x 6 24.0 24.5 24.25 32 x 6 26.0 26.5 26.25 34 x 6 28.0 28.5 28.25 36 x 6 30.0 30.5 30.25 38 x 7 31.0 31.56 31.50 40 x 7 33.0 33.56 33.50 42 x 7 35.0 35.56 35.50 44 x 7 37.0 37.56 37.50 46 x 8 38.0 38.63 38.50 48 x 8 40.0 40.63 40.50 50 x 8 42.0 42.63 42.50 52 x 8 44.0 44.63 44.50 D 467 Technical information threading WALTER PROTOTYP
