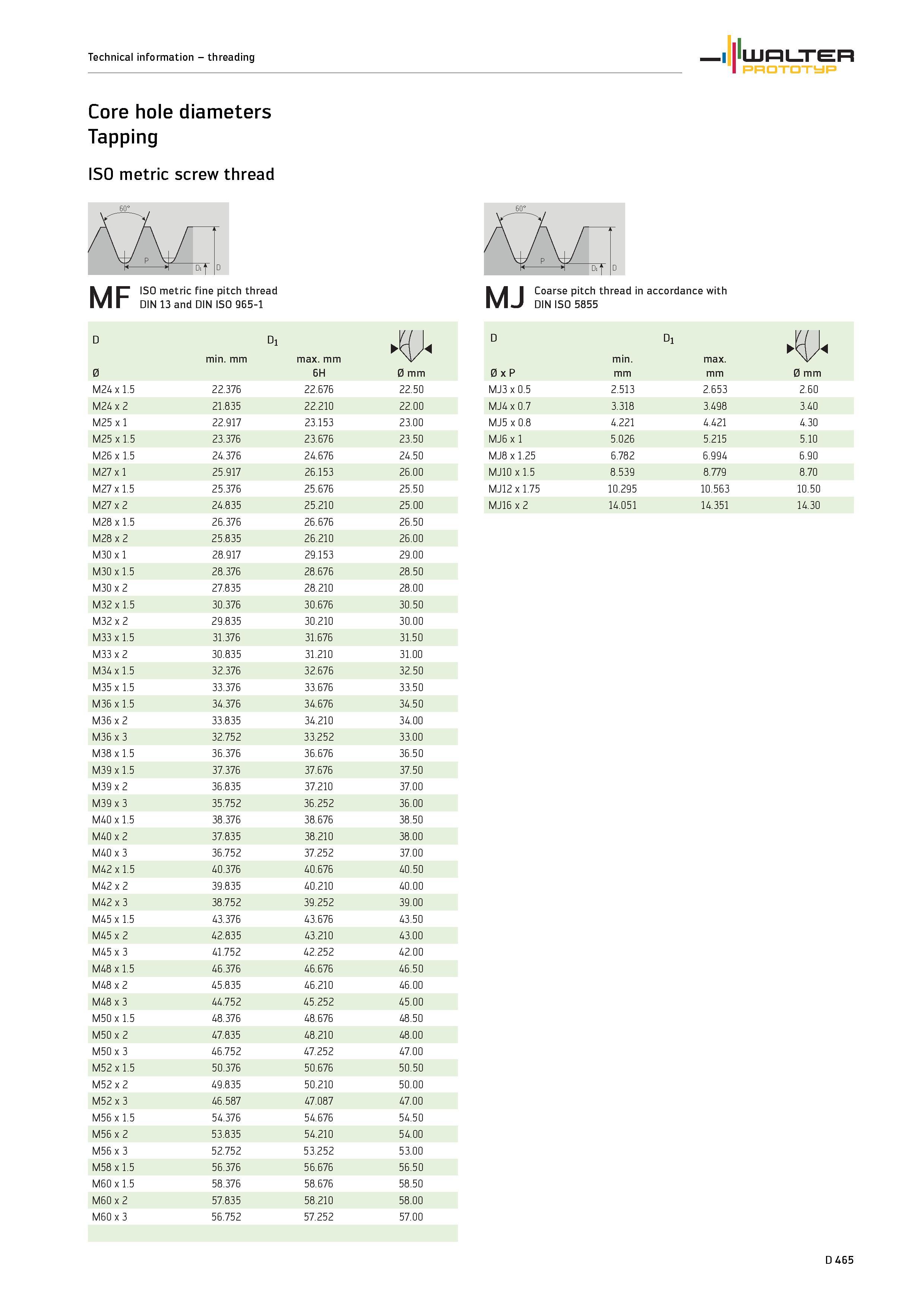

Core hole diameters Tapping ISO metric screw thread MF ISO metric fine pitch thread DIN 13 and DIN ISO 965-i MJ Coarse pitch thread in accordance Каталог WALTER 2012 Инструмент и оснастка Valenite Стр. D465 1593 ENG Lab2u

Обновлено 2020-04-16 13:10:02

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WALTER \| Каталог WALTER 2012 Инструмент и оснастка Valenite (Всего 2590 стр.)

1593 Каталог WALTER 2012 Металлорежущий инструмент и инструментальная оснастка Valenite Стр.D465
Core hole diameters Tapping ISO metric screw thread MF ISO metric fine pitch thread DIN 13 and DIN ISO 965-i MJ Coarse pitch thread in accordance Core hole diameters Tapping ISO metric screw thread MF ISO metric fine pitch thread DIN 13 and DIN ISO 965-i MJ Coarse pitch thread in accordance with DIN ISO 5855 d Di 0 min. mm max. mm 6H V4 0 mm M24 x 1.5 22.376 22.676 22.50 M24 x 2 21.835 22.210 22.00 M25 x 1 22.917 23.153 23.00 M25 x 1.5 23.376 23.676 23.50 M26 x 1.5 24.376 24.676 24.50 M27 x 1 25.917 26.153 26.00 M27 x 1.5 25.376 25.676 25.50 M27 x 2 24.835 25.210 25.00 M28 x 1.5 26.376 26.676 26.50 M28 x 2 25.835 26.210 26.00 M30 x 1 28.917 29.153 29.00 M30 x 1.5 28.376 28.676 28.50 M30 x 2 27.835 28.210 28.00 M32 x 1.5 30.376 30.676 30.50 M32 x 2 29.835 30.210 30.00 M33 x 1.5 31.376 31.676 31.50 M33 x 2 30.835 31.210 31.00 M34 x 1.5 32.376 32.676 32.50 M35 x 1.5 33.376 33.676 33.50 M36 x 1.5 34.376 34.676 34.50 M36 x 2 33.835 34.210 34.00 M36 x 3 32.752 33.252 33.00 M38 x 1.5 36.376 36.676 36.50 M39 x 1.5 37.376 37.676 37.50 M39 x 2 36.835 37.210 37.00 M39 x 3 35.752 36.252 36.00 M40 x 1.5 38.376 38.676 38.50 M40 x 2 37.835 38.210 38.00 M40 x 3 36.752 37.252 37.00 M42 x 1.5 40.376 40.676 40.50 M42 x 2 39.835 40.210 40.00 M42 x 3 38.752 39.252 39.00 M45 x 1.5 43.376 43.676 43.50 M45 x 2 42.835 43.210 43.00 M45 x 3 41.752 42.252 42.00 M48 x 1.5 46.376 46.676 46.50 M48 x 2 45.835 46.210 46.00 M48 x 3 44.752 45.252 45.00 M50 x 1.5 48.376 48.676 48.50 M50 x 2 47.835 48.210 48.00 M50 x 3 46.752 47.252 47.00 M52 x 1.5 50.376 50.676 50.50 M52 x 2 49.835 50.210 50.00 M52 x 3 46.587 47.087 47.00 M56 x 1.5 54.376 54.676 54.50 M56 x 2 53.835 54.210 54.00 M56 x 3 52.752 53.252 53.00 M58 x 1.5 56.376 56.676 56.50 M60 x 1.5 58.376 58.676 58.50 M60 x 2 57.835 58.210 58.00 M60 x 3 56.752 57.252 57.00 d Di 0 x P min. mm max. mm V4 0 mm MJ3 x 0.5 2.513 2.653 2.60 MJ4 x 0.7 3.318 3.498 3.40 MJ5 x 0.8 4.221 4.421 4.30 MJ6 x 1 5.026 5.215 5.10 MJ8 x 1.25 6.782 6.994 6.90 MJ10 x 1.5 8.539 8.779 8.70 MJ12 x 1.75 10.295 10.563 10.50 MJ16 x 2 14.051 14.351 14.30 D 465 Technical information threading WALTER Prototyp
