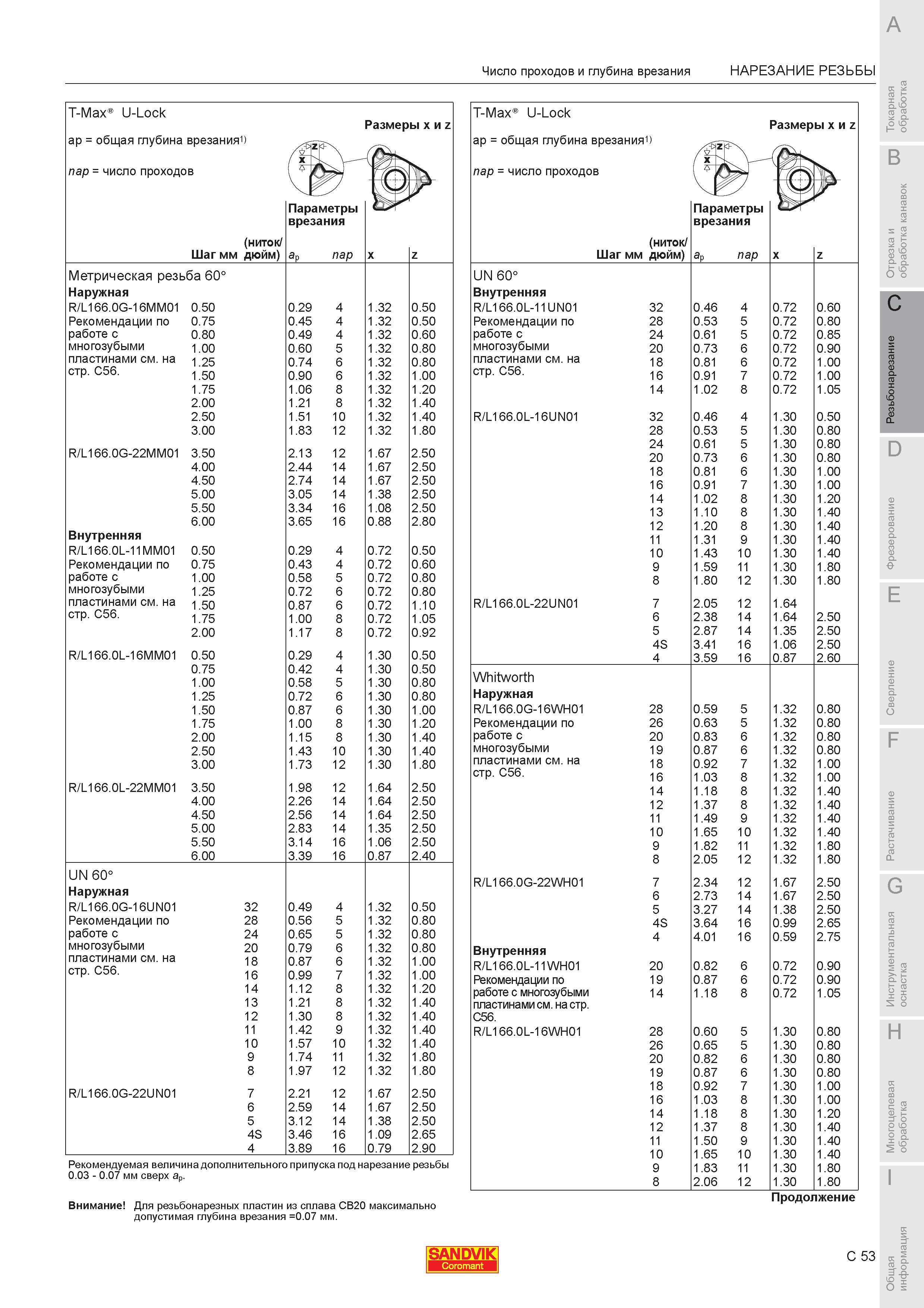

Число проходов и глубина врезания НАРЕЗАНИЕ РЕЗЬБЫ Sandvik T-Max U-Lock ap общая глубина врезания nap число проходов Размеры x и z (ниток Шаг мм дюйм

Число проходов и глубина врезания НАРЕЗАНИЕ РЕЗЬБЫ Sandvik T-Max U-Lock ap общая глубина врезания nap число проходов Размеры x и z (ниток Шаг мм дюйм) Параметры врезания ap nap x z Метрическая резьба 60 Наружная R/L166.0G-16MM01 0.50 0.29 4 1.32 0.50 Рекомендации по 0.75 0.45 4 1.32 0.50 работе с 0.80 0.49 4 1.32 0.60 многозубыми 1.00 0.60 5 1.32 0.80 пластинами см. на 1.25 0.74 6 1.32 0.80 стр. C56. 1.50 0.90 6 1.32 1.00 1.75 1.06 8 1.32 1.20 2.00 1.21 8 1.32 1.40 2.50 1.51 10 1.32 1.40 3.00 1.83 12 1.32 1.80 R/L166.0G-22MM01 3.50 2.13 12 1.67 2.50 4.00 2.44 14 1.67 2.50 4.50 2.74 14 1.67 2.50 5.00 3.05 14 1.38 2.50 5.50 3.34 16 1.08 2.50 6.00 3.65 16 0.88 2.80 Внутренняя R/L166.0L-11MM01 0.50 0.29 4 0.72 0.50 Рекомендации по 0.75 0.43 4 0.72 0.60 работе с 1.00 0.58 5 0.72 0.80 многозубыми 1.25 0.72 6 0.72 0.80 пластинами см. на 1.50 0.87 6 0.72 1.10 стр. C56. 1.75 1.00 8 0.72 1.05 2.00 1.17 8 0.72 0.92 R/L166.0L-16MM01 0.50 0.29 4 1.30 0.50 0.75 0.42 4 1.30 0.50 1.00 0.58 5 1.30 0.80 1.25 0.72 6 1.30 0.80 1.50 0.87 6 1.30 1.00 1.75 1.00 8 1.30 1.20 2.00 1.15 8 1.30 1.40 2.50 1.43 10 1.30 1.40 3.00 1.73 12 1.30 1.80 R/L166.0L-22MM01 3.50 1.98 12 1.64 2.50 4.00 2.26 14 1.64 2.50 4.50 2.56 14 1.64 2.50 5.00 2.83 14 1.35 2.50 5.50 3.14 16 1.06 2.50 6.00 3.39 16 0.87 2.40 UN 60 Наружная R/L166.0G-16UN01 32 0.49 4 1.32 0.50 Рекомендации по 28 0.56 5 1.32 0.80 работе с 24 0.65 5 1.32 0.80 многозубыми 20 0.79 6 1.32 0.80 пластинами см. на 18 0.87 6 1.32 1.00 стр. C56. 16 0.99 7 1.32 1.00 14 1.12 8 1.32 1.20 13 1.21 8 1.32 1.40 12 1.30 8 1.32 1.40 11 1.42 9 1.32 1.40 10 1.57 10 1.32 1.40 9 1.74 11 1.32 1.80 8 1.97 12 1.32 1.80 R/L166.0G-22UN01 7 2.21 12 1.67 2.50 6 2.59 14 1.67 2.50 5 3.12 14 1.38 2.50 4S 3.46 16 1.09 2.65 4 3.89 16 0.79 2.90 Рекомендуемая величина дополнительного припуска под нарезание резьбы 0.03 0.07 мм сверх ap. Для резьбонарезных пластин из сплава СB20 максимально допустимая глубина врезания 0.07 мм. T-Max U-Lock ap общая глубина врезания1 nap число проходов Размеры x и z (ниток Шаг мм дюйм) Параметры врезания ap nap x z UN 60 Внутренняя R/L166.0L-11UN01 32 0.46 4 0.72 0.60 Рекомендации по 28 0.53 5 0.72 0.80 работе с 24 0.61 5 0.72 0.85 многозубыми 20 0.73 6 0.72 0.90 пластинами см. на 18 0.81 6 0.72 1.00 стр. C56. 16 0.91 7 0.72 1.00 14 1.02 8 0.72 1.05 R/L166.0L-16UN01 32 0.46 4 1.30 0.50 28 0.53 5 1.30 0.80 24 0.61 5 1.30 0.80 20 0.73 6 1.30 0.80 18 0.81 6 1.30 1.00 16 0.91 7 1.30 1.00 14 1.02 8 1.30 1.20 13 1.10 8 1.30 1.40 12 1.20 8 1.30 1.40 11 1.31 9 1.30 1.40 10 1.43 10 1.30 1.40 9 1.59 11 1.30 1.80 8 1.80 12 1.30 1.80 R/L166.0L-22UN01 7 2.05 12 1.64 6 2.38 14 1.64 2.50 5 2.87 14 1.35 2.50 4S 3.41 16 1.06 2.50 4 3.59 16 0.87 2.60 Whitworth Наружная R/L166.0G-16WH01 28 0.59 5 1.32 0.80 Рекомендации по 26 0.63 5 1.32 0.80 работе с 20 0.83 6 1.32 0.80 многозубыми 19 0.87 6 1.32 0.80 пластинами см. на 18 0.92 7 1.32 1.00 стр. C56. 16 1.03 8 1.32 1.00 14 1.18 8 1.32 1.40 12 1.37 8 1.32 1.40 11 1.49 9 1.32 1.40 10 1.65 10 1.32 1.40 9 1.82 11 1.32 1.80 8 2.05 12 1.32 1.80 R/L166.0G-22WH01 7 2.34 12 1.67 2.50 6 2.73 14 1.67 2.50 5 3.27 14 1.38 2.50 4S 3.64 16 0.99 2.65 4 4.01 16 0.59 2.75 Внутренняя R/L166.0L-11WH01 20 0.82 6 0.72 0.90 Рекомендации по 19 0.87 6 0.72 0.90 работе с многозубыми 14 1.18 8 0.72 1.05 пластинами см. на стр. C56. R/L166.0L-16WH01 28 0.60 5 1.30 0.80 26 0.65 5 1.30 0.80 20 0.82 6 1.30 0.80 19 0.87 6 1.30 0.80 18 0.92 7 1.30 1.00 16 1.03 8 1.30 1.00 14 1.18 8 1.30 1.20 12 1.37 8 1.30 1.40 11 1.50 9 1.30 1.40 10 1.65 10 1.30 1.40 9 1.83 11 1.30 1.80 8 2.06 12 1.30 1.80 SANDVIK C 53
