Сборный токарный инструмент Widia со сменными режущими пластинами D-Style Clamping Toolholders for Negative Inserts Каталог Widia 2017 Металлорежущий инструмент Стр. C12 0252 ENG Lab2u

Обновлено 2020-04-13 20:20:41

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WIDIA \| Каталог WIDIA 2017 Металлорежущий инструмент (Всего 1972 стр.)

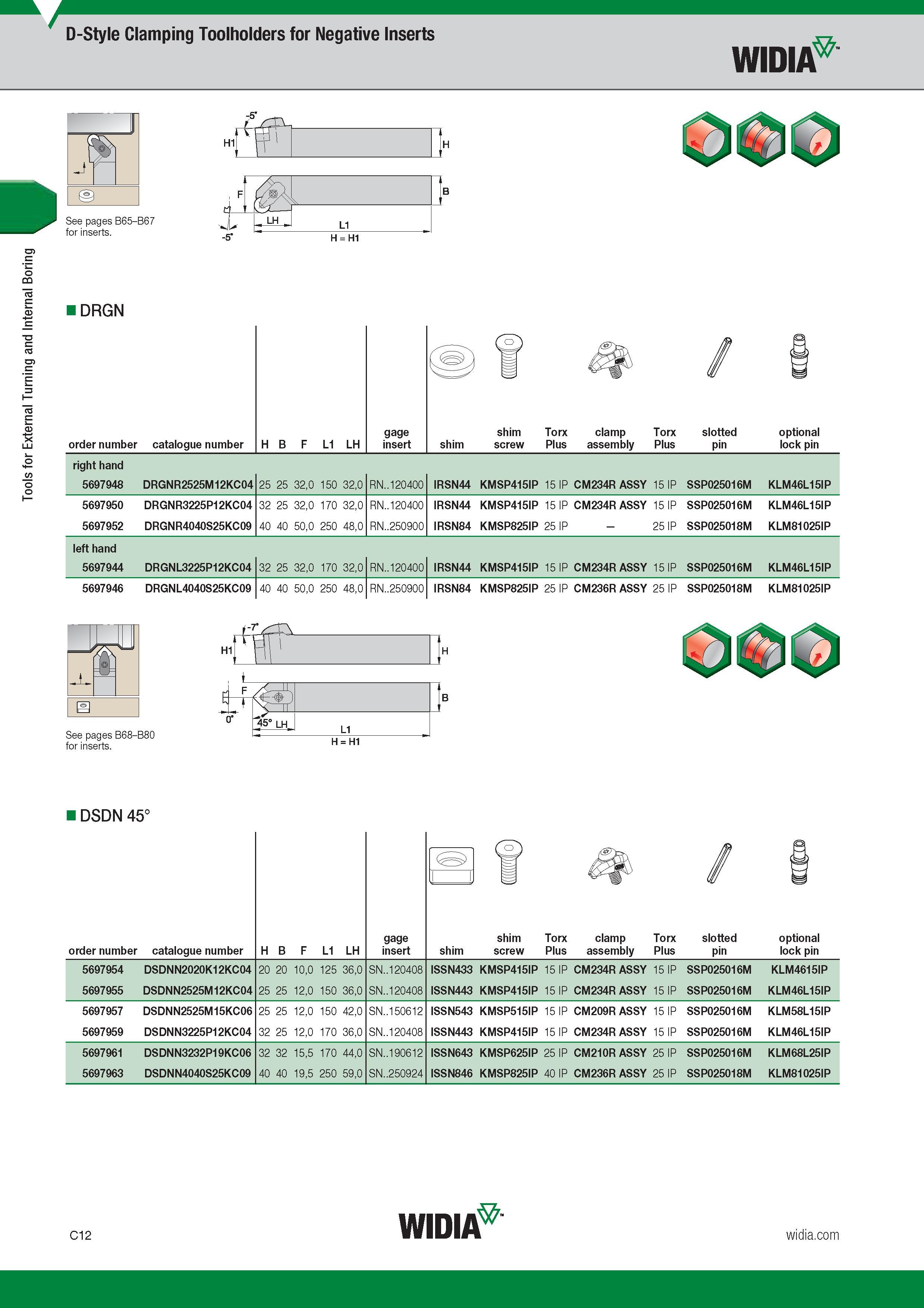

Сборный токарный инструмент Widia со сменными режущими пластинами D-Style Clamping Toolholders for Negative Inserts 252 Каталог WIDIA 2017 Режущий инструмент Пластины Резцы Фрезы Сверла Метчики Стр.C12
Сборный токарный инструмент Widia со сменными режущими пластинами D-Style Clamping Toolholders for Negative Inserts Сборный токарный инструмент Widia со сменными режущими пластинами D-Style Clamping Toolholders for Negative Inserts _ Widia Tools for External Turning and Internal Boring Токарный инструмент Widia для наружного точения и внутреннего растачивания See pages B65-B67 for inserts. F -5' H H1 DRGN Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу H B F L1 LH Типоразмер сменной режущей пластины Gage insert shim Torx clamp Torx slotted optional shim screw Plus assembly Plus pin lock pin Инструмент правого исполнения Right hand 5697948 DRGNR2525M12KC04 25 25 32,0 150 32,0 RN..120400 IRSN44 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP 5697950 DRGNR3225P12KC04 5697952 DRGNR4040S25KC09 32 25 32,0 170 32,0 40 40 50,0 250 48,0 RN..120400 RN..250900 IRSN44 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP IRSN84 KMSP825IP 25 IP - 25 IP SSP025018M KLM81025IP Инструмент левого исполнения Left hand 5697944 DRGNL3225P12KC04 32 25 32,0 170 32,0 RN..120400 IRSN44 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP 5697946 DRGNL4040S25KC09 40 40 50,0 250 48,0 RN..250900 IRSN84 KMSP825IP 25 IP CM236R ASSY 25 IP SSP025018M KLM81025IP See pages B68-B80 for inserts. H1 45° LH H H1 DSDN 45°
