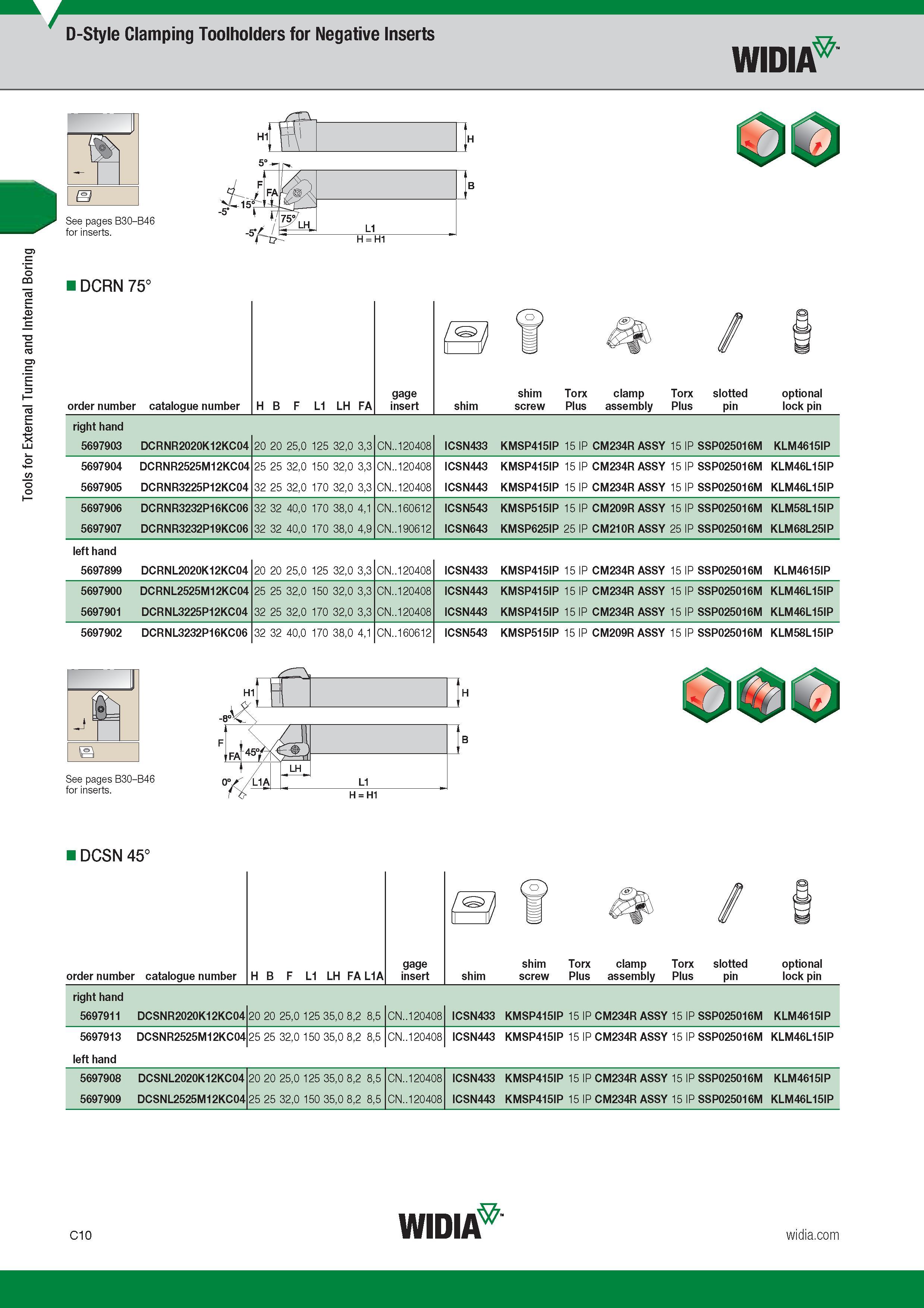

Наружные проходные резцы Widia с ромбическим и квадратными режущими пластинами Прижим СРП повышенной жесткости Общий вид инструмента Обозначение по 250 Каталог WIDIA 2017 Режущий инструмент Пластины Резцы Фрезы Сверла Метчики Стр.C10
Наружные проходные резцы Widia с ромбическим и квадратными режущими пластинами Прижим СРП повышенной жесткости Общий вид инструмента Обозначение по Наружные проходные резцы Widia с ромбическим и квадратными режущими пластинами Прижим СРП повышенной жесткости Общий вид инструмента Обозначение позиций Основные размеры Tools for External Turning and Internal Boring Токарный инструмент Widia для наружного точения и внутреннего растачивания D-Style Clamping Toolholders for Negative Inserts Widia I See pages B30-B46 for inserts. DCRN 75° 5697903 DCRNR2020K12KC04 20 20 25,0 125 32,0 3,3 CN..120408 ICSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP 5697904 DCRNR2525M12KC04 25 25 32,0 150 32,0 3,3 CN..120408 ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP 5697905 DCRNR3225P12KC04 32 25 32,0 170 32,0 3,3 CN..120408 ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP 5697906 DCRNR3232P16KC06 32 32 40,0 170 38,0 4,1 CN..160612 ICSN543 KMSP515IP 15 IP CM209R ASSY 15 IP SSP025016M KLM58L15IP 5697907 DCRNR3232P19KC06 32 32 40,0 170 38,0 4,9 CN..190612 ICSN643 KMSP625IP 25 IP CM210R ASSY 25 IP SSP025016M KLM68L25IP left hand 5697899 DCRNL2020K12KC04 20 20 25,0 125 32,0 3,3 CN..120408 ICSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP 5697900 DCRNL2525M12KC04 25 25 32,0 150 32,0 3,3 CN..120408 ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP 5697901 DCRNL3225P12KC04 32 25 32,0 170 32,0 3,3 CN..120408 ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP 5697902 DCRNL3232P16KC06 32 32 40,0 170 38,0 4,1 CN..160612 ICSN543 KMSP515IP 15 IP CM209R ASSY 15 IP SSP025016M KLM58L15IP n j See pages B30-B46 for inserts. DCSN 45° order number Catalogue number Обозначение инструмента по каталогу H B F L1 LH FA L1A gage insert shim Torx clamp Torx slotted optional shim screw Plus assembly Plus pin lock pin right hand 5697911 DCSNR2020K12KC04 20 20 25,0 125 35,0 8,2 8,5 CN..120408 ICSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP 5697913 DCSNR2525M12KC04 25 25 32,0 150 35,0 8,2 8,5 CN..120408 ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP left hand 5697908 DCSNL2020K12KC04 20 20 25,0 125 35,0 8,2 8,5 CN..120408 ICSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP 5697909 DCSNL2525M12KC04 25 25 32,0 150 35,0 8,2 8,5 CN..120408 ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP
