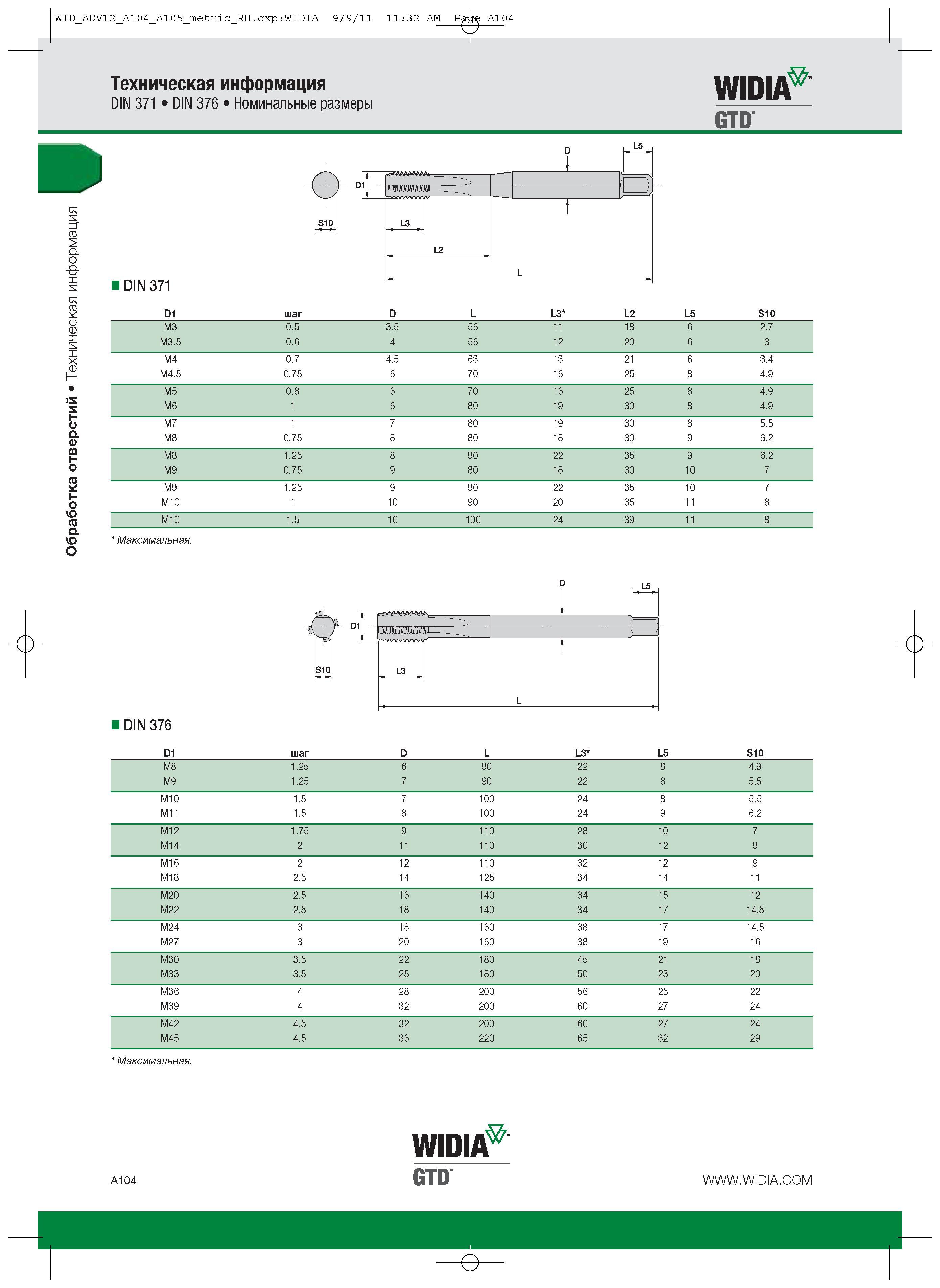

Техническая информация DIN 371 DIN 376 Номинальные размеры WIDIA GTD № ск СС а 0 -& 1 s к з CD S I X CD >S s h О а m н о 2 н о ю га а ю О S10 1 v L3 I 12 L DIN 371 D1 шаг D L L3 L2 L5 S10 M3 0.5 3.5 56 11 18 6 2.7 M3.5 0.6 4 56 12 20 6 3 M4 0.7 4.5 63 13 21 6 3.4 M4.5 0.75 6 70 16 25 8 4.9 M5 0.8 6 70 16 25 8 4.9 M6 1 6 80 19 30 8 4.9 M7 1 7 80 19 30 8 5.5 M8 0.75 8 80 18 30 9 6.2 M8 1.25 8 90 22 35 9 6.2 M9 0.75 9 80 18 30 10 7 M9 1.25 9 90 22 35 10 7 M10 1 10 90 20 35 11 8 M10 1.5 10 100 24 39 11 8 Максимальная. DIN 376 D1 L3 L5 S10 D L шаг M8 1.25 6 90 22 8 4.9 M9 1.25 7 90 22 8 5.5 M10 1.5 7 100 24 8 5.5 M11 1.5 8 100 24 9 6.2 M12 1.75 9 110 28 10 7 M14 2 11 110 30 12 9 M16 2 12 110 32 12 9 M18 2.5 14 125 34 14 11 M20 2.5 16 140 34 15 12 M22 2.5 18 140 34 17 14.5 M24 3 18 160 38 17 14.5 M27 3 20 160 38 19 16 M30 3.5 22 180 45 21 18 M33 3.5 25 180 50 23 20 M36 4 28 200 56 25 22 M39 4 32 200 60 27 24 M42 4.5 32 200 60 27 24 M45 4.5 36 220 65 32 29 Максимальная. A104 WIDIA GTD
