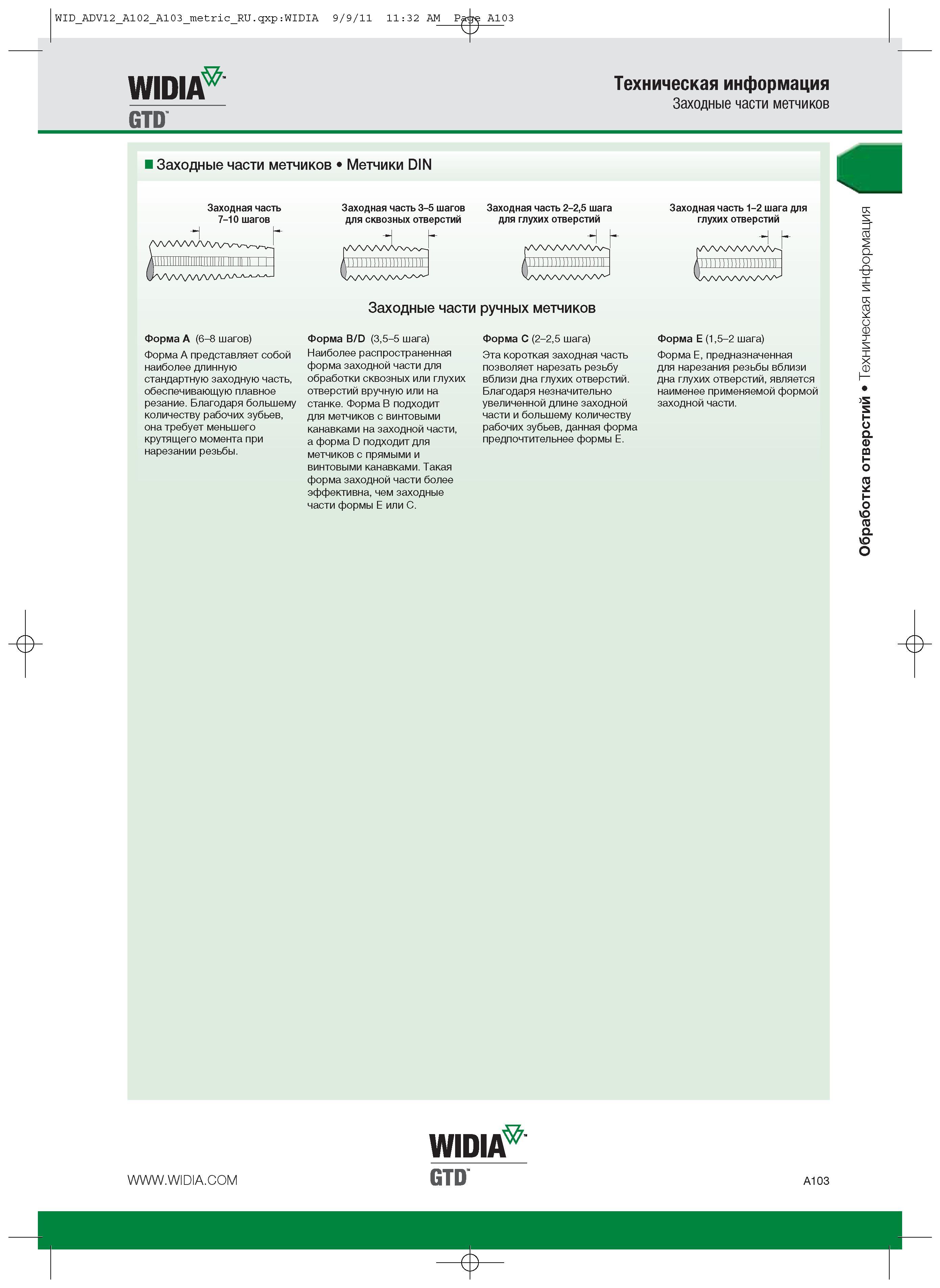

Техническая информация Заходные части метчиков Заходные части метчиков Метчики DIN Заходная часть 7-10 шагов Заходная часть 3-5 шагов для сквозных отверстий Заходная часть 2-2,5 шага для глухих отверстий Заходная часть 1-2 шага для глухих отверстий Заходные части ручных метчиков Форма A (6-8 шагов) Форма A представляет собой наиболее длинную стандартную заходную часть, обеспечивающую плавное резание. Благодаря большему количеству рабочих зубьев, она требует меньшего крутящего момента при нарезании резьбы. Форма B/D (3,5-5 шага) Наиболее распространенная форма заходной части для обработки сквозных или глухих отверстий вручную или на станке. Форма B подходит для метчиков с винтовыми канавками на заходной части, а форма D подходит для метчиков с прямыми и винтовыми канавками. Такая форма заходной части более эффективна, чем заходные части формы E или C. Форма C (2-2,5 шага) Эта короткая заходная часть позволяет нарезать резьбу вблизи дна глухих отверстий. Благодаря незначительно увеличенной длине заходной части и большему количеству рабочих зубьев, данная форма предпочтительнее формы E. Форма E (1,5-2 шага) Форма Е, предназначенная для нарезания резьбы вблизи дна глухих отверстий, является наименее применяемой формой заходной части. WIDIA GTD A103 -Q- Обработка отверстий Техническая информация
