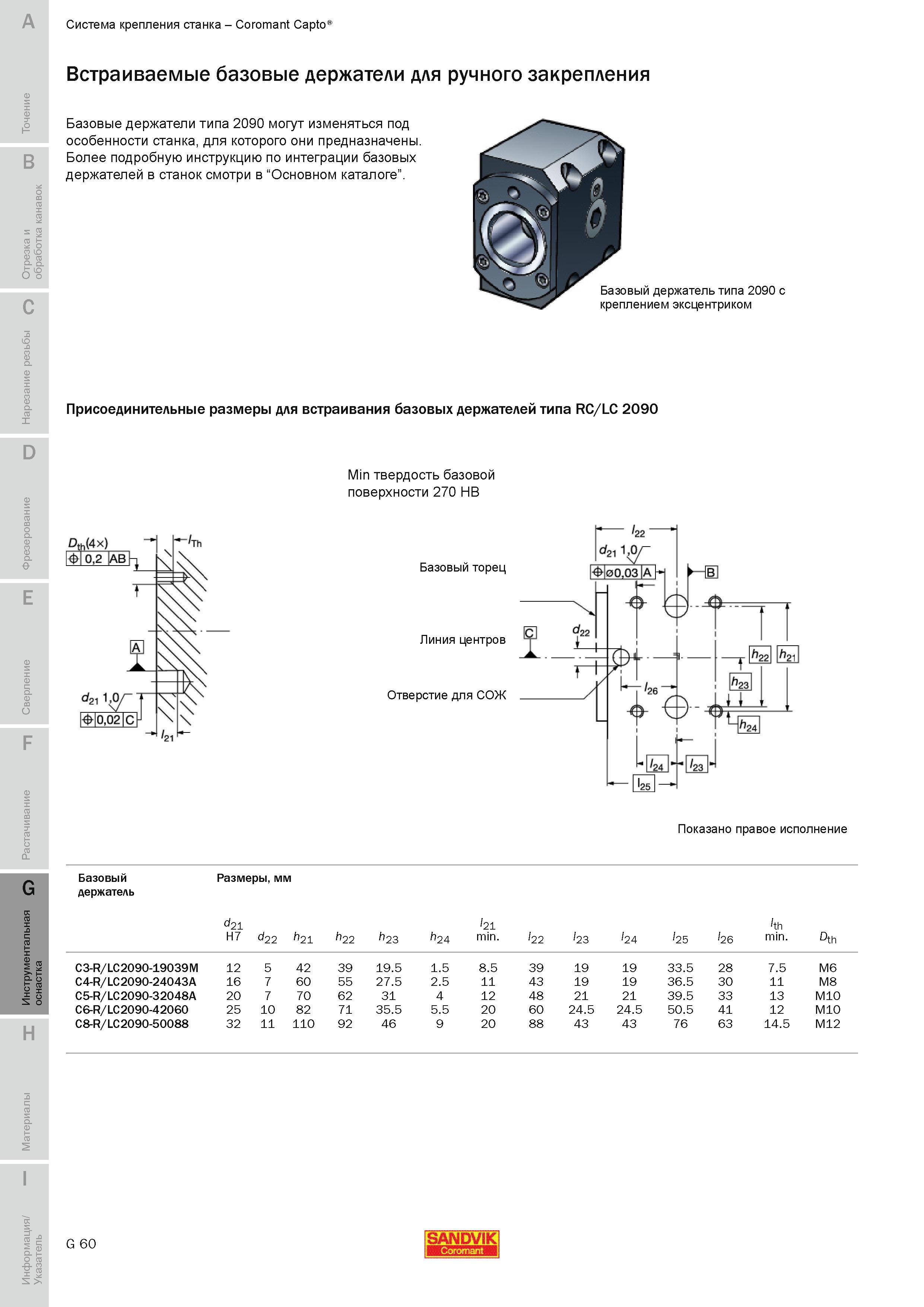

Базовые держатели Sandvik типа 2090 могут изменяться под особенности станка для которого они предназначены Присоединительные размеры для встраивания базовых держателей типа RC LC 2090 Min твердость базовой поверхности 270 HB Базовый торец Линия центров Отверстие для СОЖ Показано правое исполнение Базовый держатель Размеры мм d21 H7 d22 h21 h22 h23 h24 l21 min. l22 l23 I24 l2 5 l26 kh min. Dth C3-R LC2090-19039M 12 5 42 39 19.5 1.5 8.5 39 19 19 33.5 28 7.5 M6 C4-R LC2090-24043A 16 7 60 55 27.5 2.5 11 43 19 19 36.5 30 11 M8 C5-R LC2090-32048A 20 7 70 62 31 4 12 48 21 21 39.5 33 13 M10 C6-R LC2090-42060 25 10 82 71 35.5 5.5 20 60 24.5 24.5 50.5 41 12 M10 C8-R LC2090-50088 32 11 110 92 46 9 20 88 43 43 76 63 14.5 M12 G 60 SANDVIK Система крепления станка Coromant Capto Встраиваемые базовые держатели для ручного закрепления Более подробную инструкцию по интеграции базовых держателей в станок смотри в Основном каталоге. Базовый держатель типа 2090 с креплением эксцентриком
