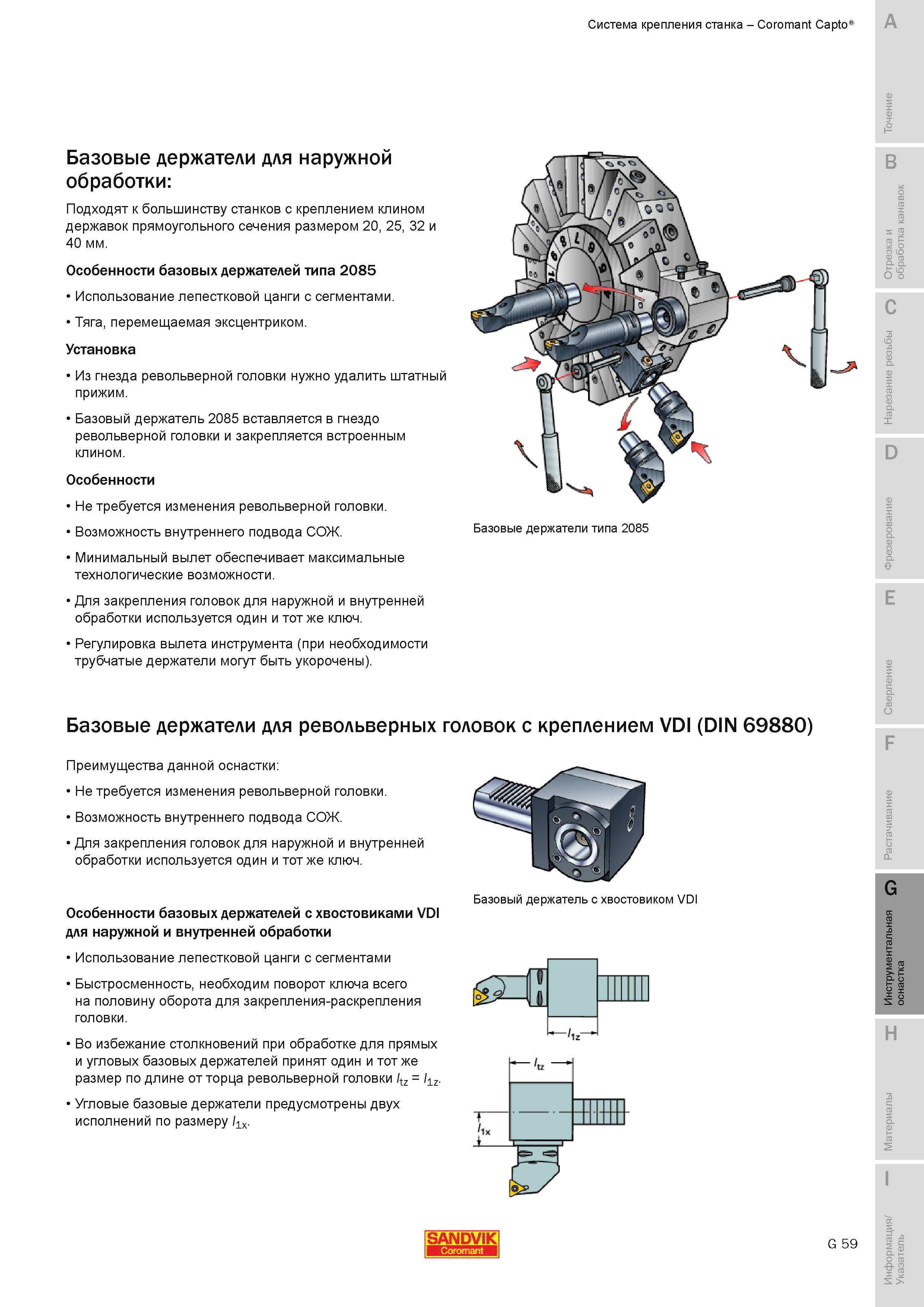

Базовые держатели для наружной обработки Подходят к большинству станков с креплением клином державок прямоугольного сечения размером 20 25 32 и 40 мм. Особенности базовых держателей типа 2085 Использование лепестковой цанги с сегментами. Тяга перемещаемая эксцентриком. Установка Из гнезда револьверной головки нужно удалить штатный прижим. Базовый держатель 2085 вставляется в гнездо револьверной головки и закрепляется встроенным клином. Особенности Не требуется изменения револьверной головки. Возможность внутреннего подвода СОЖ. Минимальный вылет обеспечивает максимальные технологические возможности. Для закрепления головок для наружной и внутренней обработки используется один и тот же ключ. Регулировка вылета инструмента (при необходимости трубчатые держатели могут быть укорочены). V Базовые держатели типа 2085 Базовые держатели для револьверных головок с креплением VDI (DIN 69880) Преимущества данной оснастки Не требуется изменения револьверной головки. Возможность внутреннего подвода СОЖ. Для закрепления головок для наружной и внутренней обработки используется один и тот же ключ. Особенности базовых держателей с хвостовиками VDI для наружной и внутренней обработки Использование лепестковой цанги с сегментами Быстросменность необходим поворот ключа всего на половину оборота для закрепления-раскрепления головки. Во избежание столкновений при обработке для прямых и угловых базовых держателей принят один и тот же размер по длине от торца револьверной головки ltz l1z. Угловые базовые держатели предусмотрены двух исполнений по размеру l1x. Базовый держатель с хвостовиком VDI SANDVIK G 59 Система крепления станка Coromant Capto A
