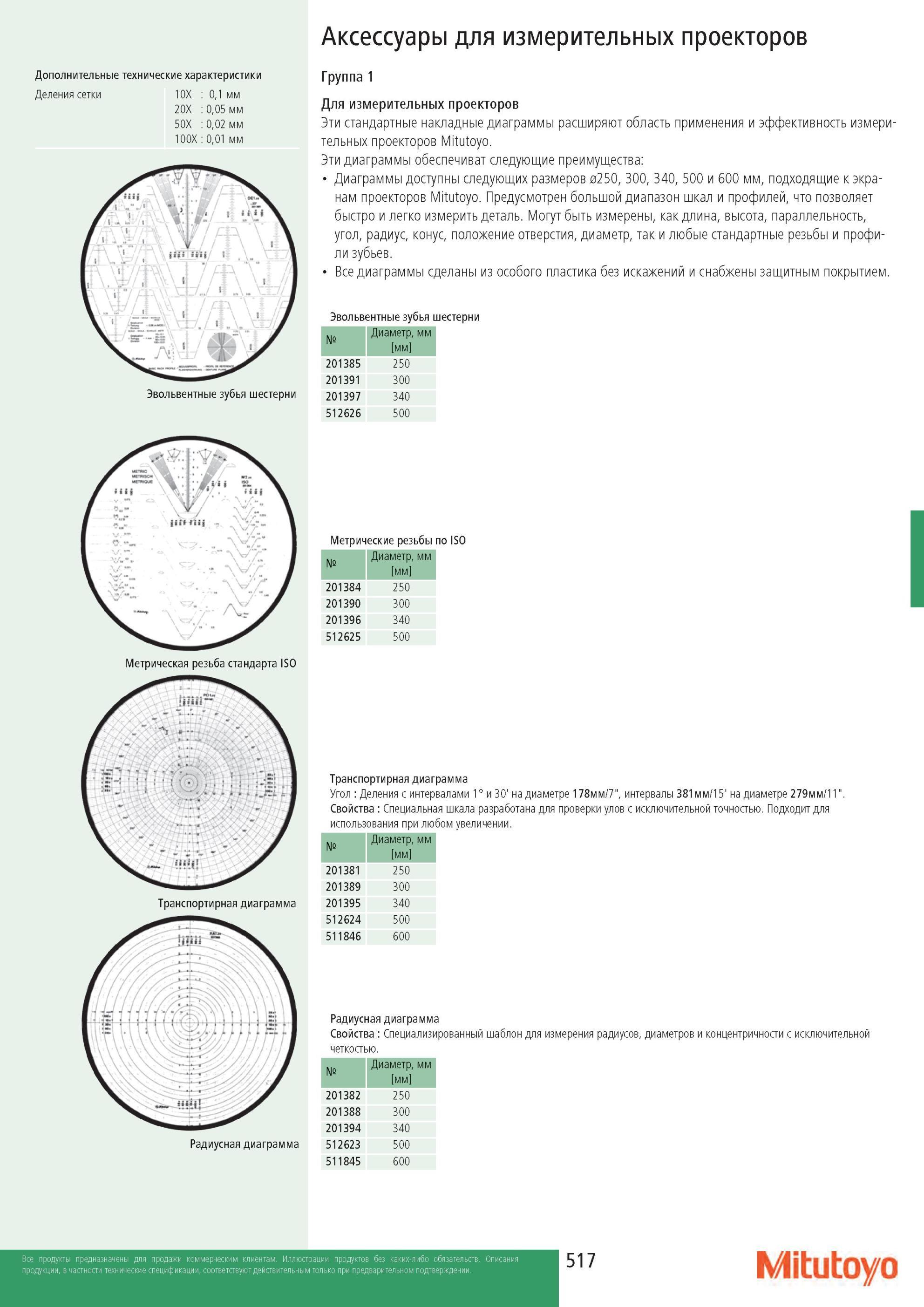

Аксессуары Mitutoyo для измерительных проекторов Дополнительные технические характеристики Деления сетки 10X 0,1 мм 20X 0,05 мм 50X 0,02 мм 100X 0,01 мм Эвольвентные зубья шестерни Метрическая резьба стандарта ISO Транспортирная диаграмма Радиусная диаграмма Группа 1 Для измерительных проекторов Эти стандартные накладные диаграммы расширяют область применения и эффективность измерительных проекторов Mitutoyo. Эти диаграммы обеспечиват следующие преимущества Диаграммы доступны следующих размеров 0250, 300, 340, 500 и 600 мм, подходящие к экранам проекторов Mitutoyo. Предусмотрен большой диапазон шкал и профилей, что позволяет быстро и легко измерить деталь. Могут быть измерены, как длина, высота, параллельность, угол, радиус, конус, положение отверстия, диаметр, так и любые стандартные резьбы и профили зубьев. Все диаграммы сделаны из особого пластика без искажений и снабжены защитным покрытием. Эвольвентные зубья шестерни Номер Диаметр, мм [мм] 201385 250 201391 300 201397 340 512626 500 Метрические резьбы по ISO Номер Диаметр, мм [мм] 201384 250 201390 300 201396 340 512625 500 Транспортирная диаграмма Угол Деления с интервалами 1° и 30' на диаметре 178мм/7", интервалы 381мм/15' на диаметре 279мм/11". Свойства Специальная шкала разработана для проверки улов с исключительной точностью. Подходит для использования при любом увеличении. Номер Диаметр, мм [мм] 201381 250 201389 300 201395 340 512624 500 511846 600 Радиусная диаграмма Свойства Специализированный шаблон для измерения радиусов, диаметров и концентричности с исключительной четкостью. Номер Диаметр, мм [мм] 201382 250 201388 300 201394 340 512623 500 511845 600 Mitutoyo
