Аксессуары для измерительных проекторов Mitutoyo накладные стандартные диаграммы увеличивают область применения и эффективность профильных проекторов Mitut

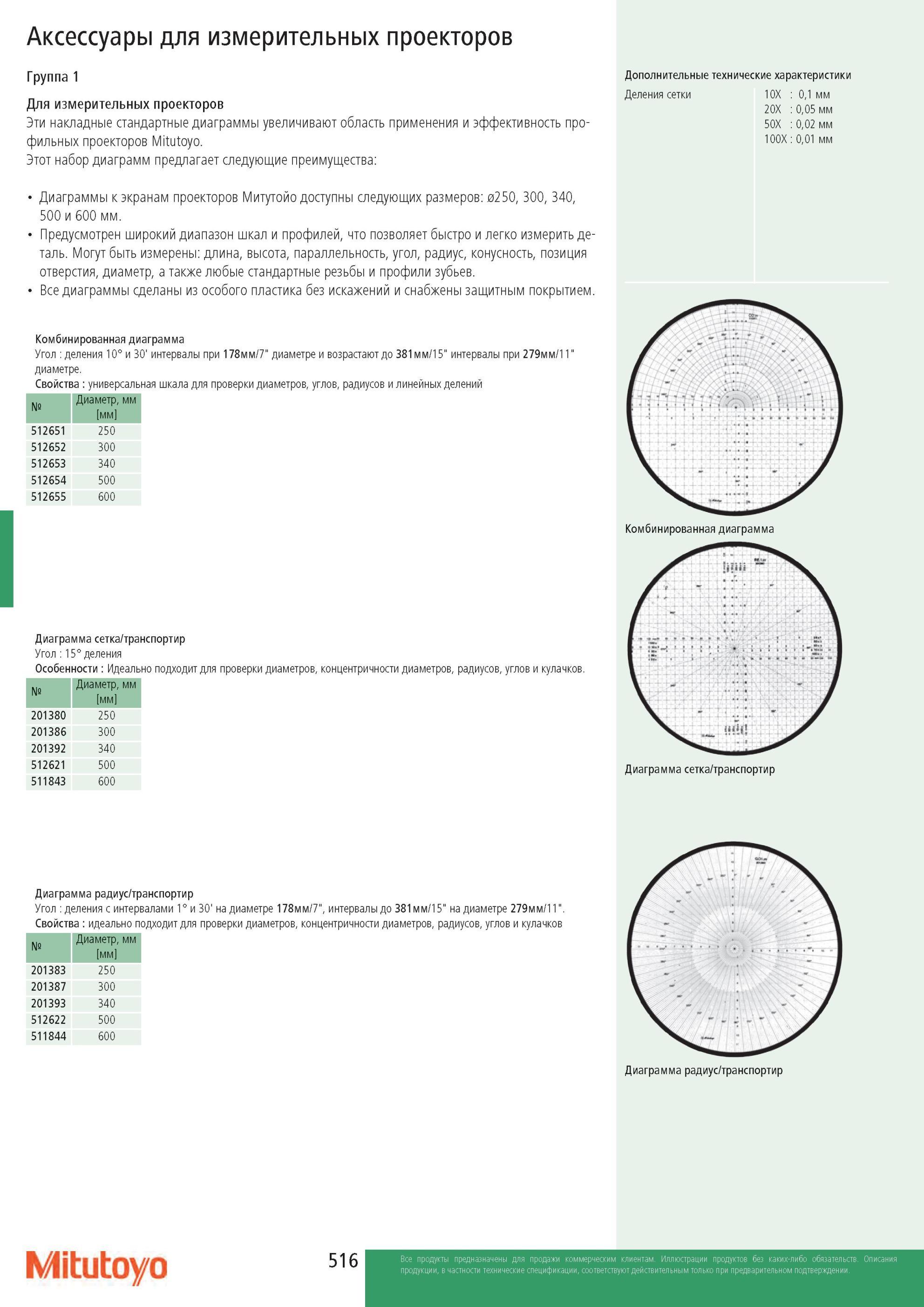

Аксессуары для измерительных проекторов Mitutoyo накладные стандартные диаграммы увеличивают область применения и эффективность профильных проекторов Mitutoyo Этот набор диаграмм предлагает следующие преимущества Диаграммы к экранам проекторов Митутойо доступны следующих размеров 0250, 300, 340, 500 и 600 мм. Предусмотрен широкий диапазон шкал и профилей, что позволяет быстро и легко измерить деталь. Могут быть измерены длина, высота, параллельность, угол, радиус, конусность, позиция отверстия, диаметр, а также любые стандартные резьбы и профили зубьев. Все диаграммы сделаны из особого пластика без искажений и снабжены защитным покрытием. Комбинированная диаграмма Угол деления 10° и 30' интервалы при 178мм/7" диаметре и возрастают до 381мм/15" интервалы при 279мм/11" диаметре. Свойства универсальная шкала для проверки диаметров, углов, радиусов и линейных делений Номер Диаметр, мм [мм] 512651 250 512652 300 512653 340 512654 500 512655 600 Диаграмма сетка/транспортир Угол 15° деления Особенности Идеально подходит для проверки диаметров, концентричности диаметров, радиусов, углов и кулачков. Номер Диаметр, мм [мм] 201380 250 201386 300 201392 340 512621 500 511843 600 Диаграмма радиус/транспортир Угол деления с интервалами 1° и 30' на диаметре 178мм/7", интервалы до 381мм/15" на диаметре 279мм/11". Свойства идеально подходит для проверки диаметров, концентричности диаметров, радиусов, углов и кулачков Номер Диаметр, мм [мм] 201383 250 201387 300 201393 340 512622 500 511844 600 Дополнительные технические характеристики Деления сетки 10X 0,1 мм 20X 0,05 мм 50X 0,02 мм 100X 0,01 мм Комбинированная диаграмма Диаграмма сетка/транспортир Диаграмма радиус/транспортир Mitutoyo Группа 1 Для измерительных проекторов Эти
