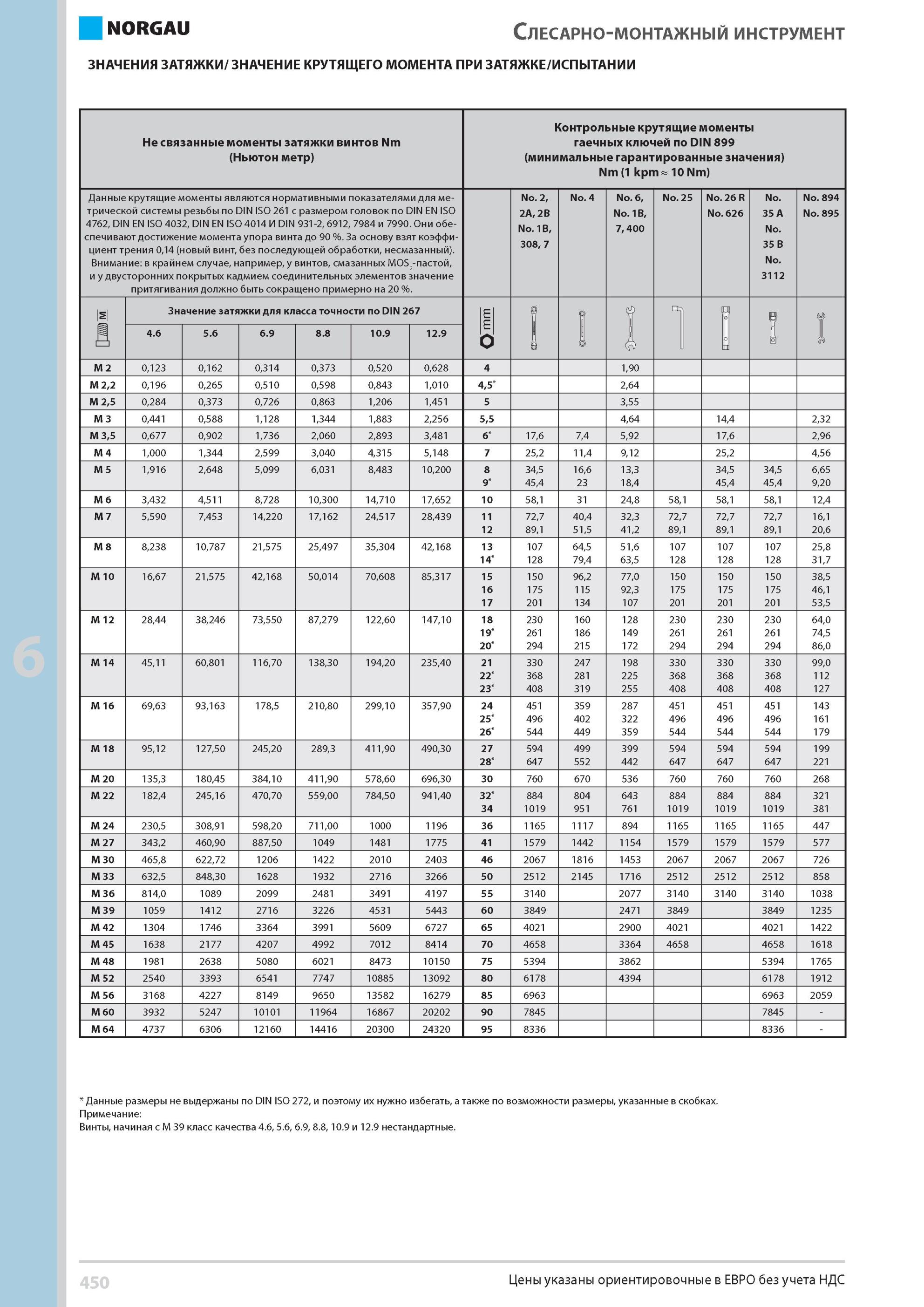

466 Каталог NORGAU 2014 Инструменты Оборудование Стр.450

466 ЗНАЧЕНИЯ ЗАТЯЖКИ ЗНАЧЕНИЕ КРУТЯЩЕГО МОМЕНТА ПРИ ЗАТЯЖКЕ ИСПЫТАНИИ Не связанные моменты затяжки винтов Nm (Ньютон метр) Контрольные крутящие моменты гаечных Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 450

ЗНАЧЕНИЯ ЗАТЯЖКИ ЗНАЧЕНИЕ КРУТЯЩЕГО МОМЕНТА ПРИ ЗАТЯЖКЕ ИСПЫТАНИИ Не связанные моменты затяжки винтов Nm (Ньютон метр) Контрольные крутящие моменты гаечных

ЗНАЧЕНИЯ ЗАТЯЖКИ ЗНАЧЕНИЕ КРУТЯЩЕГО МОМЕНТА ПРИ ЗАТЯЖКЕ ИСПЫТАНИИ Не связанные моменты затяжки винтов Nm (Ньютон метр) Контрольные крутящие моменты гаечных ключей по DIN 899 (минимальные гарантированные значения) Nm (1 kpm 10 Nm) Данные крутящие моменты являются нормативными показателями для метрической системы резьбы по DIN ISO 261 с размером головок по DIN EN ISO 4762, DIN EN ISO 4032, DIN EN ISO 4014 И DIN 931-2, 6912, 7984 и 7990. Они обеспечивают достижение момента упора винта до 90 %. За основу взят коэффициент трения 0,14 (новый винт, без последующей обработки, несмазанный). Внимание в крайнем случае, например, у винтов, смазанных MOS2-пастой, и у двусторонних покрытых кадмием соединительных элементов значение притягивания должно быть сокращено примерно на 20 %. No. 2, 2A, 2B No. 1B, 308, 7 No. 4 No. 6, No. 1B, 7, 400 No. 25 No. 26 R No. 626 No. 35 A No. 35 B No. 3112 No. 894 No. 895 Значение затяжки для класса точности по DIN 267 о 1 Пт1 о 4.6 5.6 6.9 8.8 10.9 12.9 M 2 0,123 0,162 0,314 0,373 0,520 0,628 4 1,90 M 2,2 0,196 0,265 0,510 0,598 0,843 1,010 4,5 2,64 M 2,5 0,284 0,373 0,726 0,863 1,206 1,451 5 3,55 M 3 0,441 0,588 1,128 1,344 1,883 2,256 5,5 4,64 14,4 2,32 M 3,5 0,677 0,902 1,736 2,060 2,893 3,481 6 17,6 7,4 5,92 17,6 2,96 M 4 1,000 1,344 2,599 3,040 4,315 5,148 7 25,2 11,4 9,12 25,2 4,56 M 5 1,916 2,648 5,099 6,031 8,483 10,200 8 9 34,5 45,4 16,6 23 13.3 18.4 34,5 45,4 34,5 45,4 6,65 9,20 M 6 3,432 4,511 8,728 10,300 14,710 17,652 10 58,1 31 24,8 58,1 58,1 58,1 12,4 M 7 5,590 7,453 14,220 17,162 24,517 28,439 11 12 72,7 89,1 40.4 51.5 32,3 41,2 72,7 89,1 72,7 89,1 72,7 89,1 16,1 20,6 M 8 8,238 10,787 21,575 25,497 35,304 42,168 13 14 107 128 64,5 79,4 51,6 63,5 107 128 107 128 107 128 25,8 31,7 M 10 16,67 21,575 42,168 50,014 70,608 85,317 15 16 17 150 175 201 96,2 115 134 77,0 92,3 107 150 175 201 150 175 201 150 175 201 38.5 46,1 53.5 M 12 28,44 38,246 73,550 87,279 122,60 147,10 18 19 20 230 261 294 160 186 215 128 149 172 230 261 294 230 261 294 230 261 294 64.0 74,5 86.0 M 14 45,11 60,801 116,70 138,30 194,20 235,40 21 22 23 330 368 408 247 281 319 198 225 255 330 368 408 330 368 408 330 368 408 99,0 112 127 M 16 69,63 93,163 178,5 210,80 299,10 357,90 24 25 26 451 496 544 359 402 449 287 322 359 451 496 544 451 496 544 451 496 544 143 161 179 M 18 95,12 127,50 245,20 289,3 411,90 490,30 27 28 594 647 499 552 399 442 594 647 594 647 594 647 199 221 M 20 135,3 180,45 384,10 411,90 578,60 696,30 30 760 670 536 760 760 760 268 M 22 182,4 245,16 470,70 559,00 784,50 941,40 32 34 884 1019 804 951 643 761 884 1019 884 1019 884 1019 321 381 M 24 230,5 308,91 598,20 711,00 1000 1196 36 1165 1117 894 1165 1165 1165 447 M 27 343,2 460,90 887,50 1049 1481 1775 41 1579 1442 1154 1579 1579 1579 577 M 30 465,8 622,72 1206 1422 2010 2403 46 2067 1816 1453 2067 2067 2067 726 M 33 632,5 848,30 1628 1932 2716 3266 50 2512 2145 1716 2512 2512 2512 858 M 36 814,0 1089 2099 2481 3491 4197 55 3140 2077 3140 3140 3140 1038 M 39 1059 1412 2716 3226 4531 5443 60 3849 2471 3849 3849 1235 M 42 1304 1746 3364 3991 5609 6727 65 4021 2900 4021 4021 1422 M 45 1638 2177 4207 4992 7012 8414 70 4658 3364 4658 4658 1618 M 48 1981 2638 5080 6021 8473 10150 75 5394 3862 5394 1765 M 52 2540 3393 6541 7747 10885 13092 80 6178 4394 6178 1912 M 56 3168 4227 8149 9650 13582 16279 85 6963 6963 2059 M 60 3932 5247 10101 11964 16867 20202 90 7845 7845 M 64 4737 6306 12160 14416 20300 24320 95 8336 8336 Данные размеры не выдержаны по DIN ISO 272, и поэтому их нужно избегать, а также по возможности размеры, указанные в скобках. Примечание Винты, начиная с M 39 класс качества 4.6, 5.6, 6.9, 8.8, 10.9 и 12.9 нестандартные. 450 Цены указаны ориентировочные в ЕВРО без учета НДС СЛЕСАРНО-МОНТАЖНЫЙ ИНСТРУМЕНТ
